Замена док-коннектора iPad 3 4G

Рекомендуем очистить микроволновку перед началом — грязь на дне может прилипнуть к iOpener.

Положите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда с трудом можно коснуться его поверхности.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время работы. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать более чем до 100˚C (212˚F).

Никогда не касайтесь iOpener, если он раздулся.

Если середина iOpener всё ещё слишком горячая для прикосновения, продолжайте использовать его, ожидая пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать контакта с горячей серединой.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы достать нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые специальные вкладки.

Ваш iOpener готов к использованию! Если нужно подогреть повторно, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad, пока вся лицевая панель не будет покрыта.

Это удержит осколки стекла и придаст структурную целостность при рычажных действиях и подъёме дисплея.

По возможности следуйте остальной части руководства как описано. Однако при повреждённом стекле оно, вероятно, продолжит трескаться по мере работы, и вам может потребоваться металлический инструмент для поддёма, чтобы вынуть стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Повторяем: так как во время процедуры вы можете иметь дело с разбитым стеклом, настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Положите iOpener плоско на правый край iPad, разглаживая его так, чтобы был хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad есть небольшой разрыв в кольце клея, примерно в 2,0 дюйма (~5 см) от верхней части iPad. Вы собираетесь воспользоваться этой слабостью.

Совместите инструмент с кнопкой беззвучного режима. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковой рамкой. Вставьте только сам кончик инструмента, ровно настолько, чтобы расширить трещину.

Для того чтобы ввести клиновидный кончик пластикового инструмента между стеклом и пластиком, может потребоваться некоторая сила. Работайте терпеливо и аккуратно, покачивая пластиковый инструмент туда-сюда по мере необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Держа наконечник пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую лопатку (pick) в зазор, прямо рядом с пластиковым инструментом.

Удалите пластиковый инструмент из iPad и протолкните пластиковую лопатку глубже под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы освобождаете клей на правой стороне iPad, подогрейте iOpener и снова положите его на нижний край iPad.

Пока нижний край прогревается с помощью iOpener, начните отслаивать клей с правого края iPad.

Просуньте лезвие для вскрытия вдоль края iPad, постепенно освобождая клей.

Клей очень прочный, возможно потребуется значительная сила. Работайте аккуратно.

Если Вы видите кончик лезвия под передним стеклом, вытяните его чуть-чуть. Хотя использование лезвия на такой глубине ничего не повредит, оно может оставить следы клея на ЖК-экране.

Возможно, потребуется снова разместить нагретый iOpener на правом краю iPad, пока Вы отслаиваете клей. Это зависит от того, насколько успел остыть iPad во время работы.

Если лезвие для вскрытия застревает в клее, «прокатите» лезвие вдоль стороны iPad, продолжая освобождать клей.

Прежде чем вынуть первое лезвие из нижнего угла iPad, вставьте второе лезвие под правый край переднего стекла, чтобы клей не снова приклеился.

Снова разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют предельной осторожности.

Wi‑Fi антенна прикреплена к нижнему правому краю задней крышки iPad с помощью винтов и кабеля. Из‑за расположения антенны крайне важно действовать осторожно, иначе может произойти необратимое повреждение антенны.

Вам нужно освободить клей, крепящий антенну к передней панели, не повредив тонкие детали, соединяющие антенну с нижней частью iPad. Точно следуйте дальнейшим шагам.

Просуньте лезвие для вскрытия вокруг нижнего правого угла iPad, освобождая там клей.

Не проводите лезвием дальше нижнего правого угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге надо передвигать лезвие вдоль нижнего правого края передней панели. Wi‑Fi антенна очень близко к углу и легко перерезается при неправильном отслаивании клея.

Не вынимайте лезвие полностью из‑под переднего стекла, вытяните его лишь немного так, чтобы примерно 1/8" (3 мм) кончика оставалось под стеклом.

Проведите кончиком лезвия вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только Вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или рядом с кнопкой «Домой»), вставьте лезвие для вскрытия на всю глубину.

Сдвиньте лезвие вправо, освобождая клей, прикрепляющий Wi‑Fi антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad с помощью винтов и кабеля. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытягивая лезвие достаточно, чтобы обойти кнопку «Домой», и снова вставляя его на глубину 1/2 дюйма (10 мм), когда лезвие пройдет мимо кнопки.

Если клей на нижнем крае слишком остыл, снова разогрейте iOpener, чтобы согреть участок, где Вы работаете.

Не нагревайте iOpener более минуты за раз и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей по всему нижнему краю iPad.

На моделях iPad 4 вставляйте лезвие на глубину не более 1/2 дюйма (10 мм) в этой области, чтобы избежать повреждения шлейфа кнопки «Домой».

Оставьте лезвие зажатым под передним стеклом рядом с кнопкой «Домой».

Снова разогрейте iOpener в микроволновке и поместите его на левый край iPad, чтобы начать прогрев клея в этой секции.

Просуньте лезвие для вскрытия вдоль верхнего края iPad, слегка вытягивая его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень густой, может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, снова разместите iOpener вдоль верхнего края и продолжите работу. Если iOpener остыл слишком сильно, разогрейте его снова.

Если лезвие для вскрытия застревает в клее, «прокатите» лезвие, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите лезвие вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё сильно липкий, снова разогрейте iOpener и положите его на левый край во время работы.

Просуньте плоскую лопатку вдоль левого края iPad, освобождая клей по ходу движения. Здесь клей тонкий из‑за сенсорного слоя по всей левой стороне. Убедитесь, что лопатка не входит слишком глубоко (макс. 10 мм), чтобы не повредить сенсорный слой.

Кабель сенсорного слоя расположен примерно в 50 мм от нижнего края iPad. Прекратите движение лопатки на расстоянии примерно 60 мм от нижнего края iPad.

Используя лопатку, которая всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть кабеля сенсорного слоя находится всего в ~25 мм от нижнего края iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

Используя одну из лопаток, приподнимите нижний правый угол iPad и захватите его пальцами.

Некоторые участки клея по периметру iPad могли снова приклеиться. В этом случае поддвиньте лопатку под край iPad в месте, где переднее стекло всё ещё приклеено, и «разрежьте» клей.

Держась за верхний и нижний правые углы iPad, отведите переднее стекло от корпуса.

Осторожно с участками клея, которые могут ещё держать стекло; при необходимости используйте лопатку, чтобы отрезать остатки клея, удерживающие фронтальную панель.

При сборке используйте микрофибровую ткань и сжатый воздух для очистки ЖК‑экрана от пыли и отпечатков перед повторной установкой стекла.

Удалите четыре винта Phillips #00 длиной 2 мм, крепящих ЖК‑экран к алюминиевой раме.

Используя пластиковый инструмент для вскрытия или лопатку, приподнимите правый край ЖК‑экрана и выведите его из корпуса iPad.

Поверните ЖК‑экран по левой кромке и положите его поверх фронтальной панели.

Будьте осторожны при перемещении ЖК‑экрана. Шлейф хрупкий и может порваться при сильном изгибе.

С помощью острия лопатки отогните кусочек скотча, закрывающий разъем шлейфа ЖК‑экрана.

Поднимите фиксирующий язычок на ZIF‑разъёме шлейфа ЖК‑экрана.

Пальцами или пинцетом выньте шлейф ЖК‑экрана из гнезда на плате.

Если после повторного подключения ZIF‑разъёма ЖК‑экран не включается, возможно, придётся принудительно перезагрузить iPad, удерживая кнопку питания и кнопку «Home» не менее десяти секунд до появления логотипа Apple.

Не прикасаясь к лицевой стороне ЖК‑экрана, приподнимите его и снимите с фронтальной панели.

С помощью острия лопатки отогните кусочек скотча, фиксирующий шлейф сенсорного экрана к плате.

Отогните фиксирующие язычки на обоих ZIF‑разъёмах шлейфа сенсорного экрана.

Плоским концом лопатки ослабьте клей под шлейфом дигитайзера.

Вытяните шлейф дигитайзера прямо из его гнезд на плате.

Отогните шлейф сенсорного экрана и плоским концом лопатки освободите клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами выньте шлейф сенсорного экрана из его посадочного места в алюминиевой раме.

Снимите фронтальную панель с iPad.

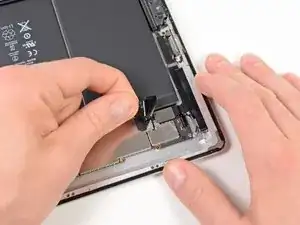

Если присутствуют, удалите кусочки электроизоляционной ленты, закрывающие антенну Wi‑Fi, кабель динамика и кабель док‑коннектора.

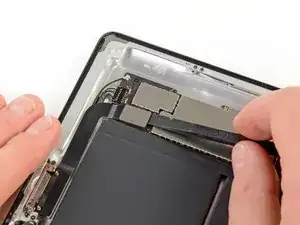

Просуньте плоский конец лопатки под пластиковую прокладку в нижнем левом углу iPad.

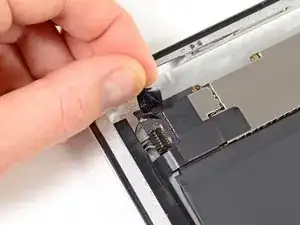

Снимите пластиковую прокладку.

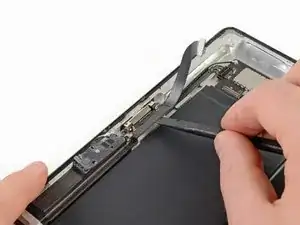

Плоским концом лопатки подденьте кабель док‑коннектора и вытащите его прямо из гнезда на плате.

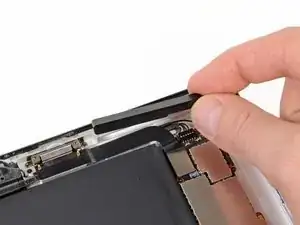

Отогните кабель док‑коннектора от алюминиевой рамы.

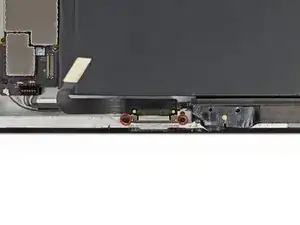

Удалите два винта Phillips #00 длиной 1.8 мм, крепящие док‑коннектор к задней алюминиевой крышке.

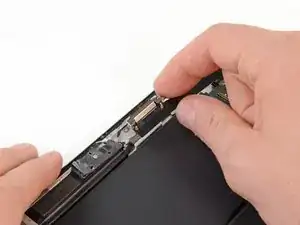

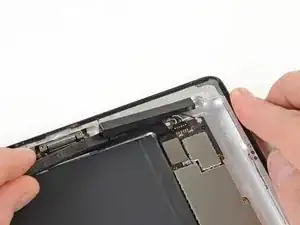

Используя плоский конец лопатки, подденьте разъем док-станции.

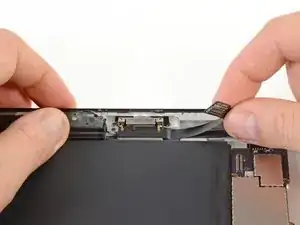

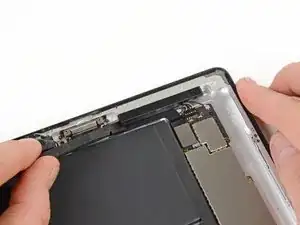

Удалите разъем док-станции из iPad.
