Замена фронтальной камеры iPad 3 4G

Рекомендуется очистить микроволновую печь перед началом — любой мусор на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы касаться.

В течение ремонта по мере остывания iOpener разогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он вздутый.

Если iOpener в середине по-прежнему слишком горячий, продолжайте использовать его, ожидая, пока он немного остынет, прежде чем разогревать снова. Правильно нагретый iOpener остается тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому при обращении с ним будьте осторожны. При необходимости используйте прихватку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener был полностью погружён.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно разогреть повторно, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, ограничьте дальнейшее рассыпание осколков и предотвратите травмы, заклеив стекло.

Наложите накладывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая сторона не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако после того как стекло сломано, оно, вероятно, будет продолжать трескаться при работе, и возможно потребуется металлический инструмент для поддёма, чтобы вытащить стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Поскольку в ходе процедуры вы можете работать с разбитым стеклом, настоятельно рекомендуется надеть защитные очки для защиты от летящих осколков.

Положите iOpener ровно на правый край iPad, разгладив его, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте сумку на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу у iPad есть небольшой зазор в клеевом уплотнении, примерно в 2,0 дюйма (~5 см) от вершины iPad. Вы собираетесь воспользоваться этой слабостью.

Выравните инструмент по кнопке беззвучного режима. Вставьте кончик пластикового медиатора в зазор между передним стеклом и пластиковой рамкой. Вставьте только очень кончик медиатора, ровно настолько, чтобы расширить трещину.

Может понадобиться усилие, чтобы вставить зажатый кончик медиатора между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая пластиковый медиатор вперед-назад по мере необходимости.

Убедитесь, что инструмент расположен в правильном месте — между пластиковой рамкой дисплея и передней стеклянной панелью.

Удерживая кончик пластикового медиатора зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую пластину для открывания в зазор прямо рядом с медиатором.

Удалите пластиковый медиатор из iPad и протолкните пластину для открывания дальше под переднее стекло на глубину ~0,5 дюйма.

Пока вы работаете над освобождением клея на правой стороне iPad, разогрейте iOpener и снова поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проведите пластиной для открывания вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, может потребоваться значительная сила. Работайте аккуратно.

Если вы видите кончик пластины для открывания под передним стеклом, немного вытяните пластину назад. Хотя использование пластины на такой глубине не повредит ничего, на ЖК может попасть клей.

Возможно, потребуется переместить нагретый iOpener обратно на правый край iPad по мере ослабления клея. Это зависит от того, как долго iPad успел остыть во время работы.

Если захватный медиатор застревает в клее, «прокатите» медиатор вдоль боковой стороны iPad, продолжая ослаблять клей.

Прежде чем вынуть первый медиатор из нижнего угла iPad, вставьте второй медиатор под правый край переднего стекла, чтобы клей не склеился снова.

Повторно нагрейте iOpener и переместите его на верхний край iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi антенна прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за расположения антенны необходимо проявлять осторожность, иначе можно нанести необратимый ущерб антенне.

Вам нужно освободить клей, удерживающий антенну на передней панели, не повредив тонкие элементы крепления антенны к нижней части iPad. Тщательно следуйте следующим шагам.

Проведите медиатором вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не вводите медиатор дальше правого нижнего угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге требуется перемещать медиатор вдоль правого нижнего края передней панели. Wi‑Fi антенна очень близко к углу и легко повреждается, если клей освободить неправильно.

Не вынимайте медиатор полностью из‑под переднего стекла, а вытяните его лишь немного, чтобы примерно 1/8" (3 мм) кончика оставалось под стеклом.

Проведите кончиком медиатора вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте медиатор на всю глубину.

Сдвиньте медиатор вправо, освобождая клей, удерживающий Wi‑Fi антенну на переднем стекле.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытягивая медиатор достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя его на глубину 1/2 дюйма (10 мм), когда медиатор окажется за кнопкой.

Если клей вдоль нижнего края слишком остыл, повторно нагрейте iOpener, чтобы разогреть клей в рабочей зоне.

Не нагревайте iOpener более минуты за раз и всегда ждите не менее двух минут перед повторным нагревом.

Продолжайте освобождать клей по всей длине нижнего края iPad.

На моделях iPad 4 вставляйте медиатор в этой области не глубже 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте медиатор зажатым под передним стеклом рядом с кнопкой «Домой».

Повторно нагрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать разогревать клей в этой секции.

Проведите медиатором вдоль верхнего края iPad, слегка вытягивая его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень плотный, и может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не соскользнуть и не пораниться или не повредить iPad.

Если клей слишком остыл, снова положите iOpener на верхний край и продолжайте работу. Если iOpener слишком остыл, нагрейте его повторно.

Если медиатор застревает в клее, «прокатите» медиатор, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите медиатором вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё очень липкий, снова нагрейте iOpener и положите его на левый край во время работы.

Проведите медиатором вдоль левого края iPad, освобождая клей по ходу. Здесь клей тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что медиатор не введён слишком глубоко (макс. 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Шлейф дигитайзера находится примерно в 2" (50 мм) от низа iPad. Прекратите движение медиатором, когда вы окажетесь примерно в 2.25" (60 мм) от нижнего края iPad.

Используя открывающий медиатор, который всё ещё находится под нижним краем iPad, оторвите клей в нижнем левом углу.

Нижняя часть кабеля дигитайзера находится примерно в 25 мм от низа iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, подденьте нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В этом случае вставьте медиатор под край iPad там, где переднее стекло ещё приклеено, и «перережьте» клей.

Держа iPad за верхний и нижний правые углы, отведите переднее стекло от устройства.

Осторожно с оставшимся клеем — при необходимости используйте медиатор, чтобы перерезать клей, удерживающий панель.

При сборке используйте микрофибру и сжатый воздух для удаления пыли и отпечатков с ЖК-дисплея перед установкой стекла.

Снимите четыре винта Phillips #00 длиной 2 мм, которые крепят ЖК-дисплей к алюминиевой раме.

Используя пластиковый монтажный инструмент или лопатку, приподнимите правый край ЖК-дисплея и выведите его из iPad.

Поверните ЖК-дисплей по его левому краю и положите его поверх передней панели.

Будьте осторожны при перемещении ЖК-дисплея. Шлейф хрупкий и может оборваться при чрезмерном сгибе.

Используя кончик лопатки, отогните кусочек клея, закрывающий разъём шлейфа ЖК-дисплея.

Поднимите фиксирующий язычок ZIF-разъёма шлейфа ЖК-дисплея.

Пальцами или пинцетом вытяните шлейф ЖК-дисплея из его гнезда на плате.

Если после повторного подключения ZIF-разъёма ЖК-дисплей не включается, возможно, потребуется принудительно перезагрузить iPad, удерживая кнопку питания и кнопку «Домой» не менее десяти секунд до появления логотипа Apple.

Не касаясь передней стороны ЖК-дисплея, поднимите его и снимите с передней панели.

Используя кончик лопатки, отогните кусочек клея, который закрепляет шлейф сенсорного экрана на плате.

Поднимите фиксирующие язычки на обоих ZIF-разъёмах шлейфа сенсорного экрана.

Используйте плоский конец лопатки, чтобы ослабить клей под шлейфом дигитайзера.

Вытяните шлейф дигитайзера прямо из его гнезд на плате.

Отогните шлейф сенсорного экрана и с помощью плоского конца лопатки освободите клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами выньте шлейф сенсорного экрана из его канавки в алюминиевой раме.

Снимите переднюю панель с iPad.

Отогните и удалите клейкую ленту, покрывающую узел разъёма для наушников.

Снимите один винт Phillips #0 длиной 2,6 мм, крепящий шлейф камеры к узлу разъёма для наушников.

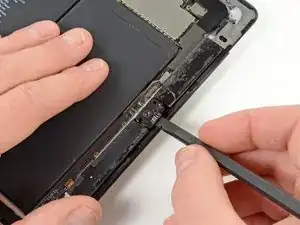

Плоским концом лопатки подденьте фронтальную камеру из её гнезда в узле разъёма для наушников.

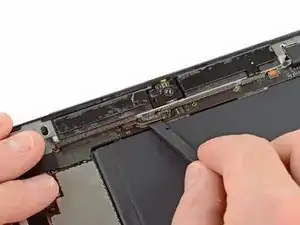

Не убирая лопатку, сдвиньте её вправо, чтобы освободить клей, удерживающий шлейф камеры.

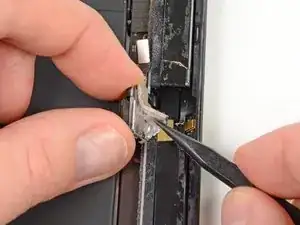

Кончиком лопатки отогните клей, фиксирующий шлейф камеры к узлу разъёма для наушников.

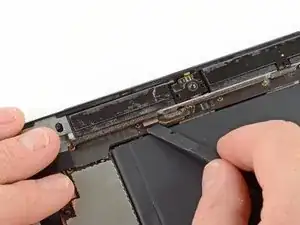

Аналогичным образом освободите пенную клейкую ленту, закрепляющую шлейф камеры на алюминиевой раме.

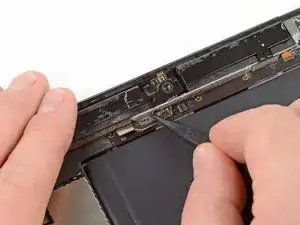

Плоским концом лопатки выньте шлейф камеры из его гнезда в пластиковом корпусе антенны.

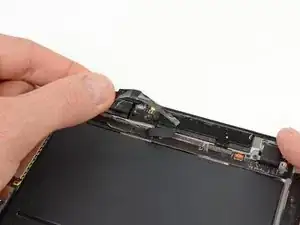

Аккуратно оторвите клей с задней стороны камеры, следя за тем, чтобы не порвать металлическую экранную ленту.

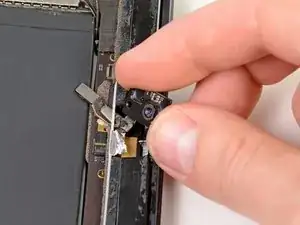

Осторожно выньте камеру из iPad, протягивая кабель камеры через вырез в алюминиевой раме.

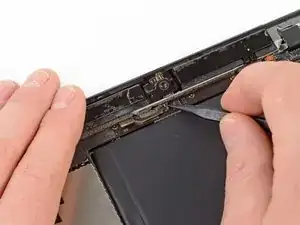

На кабеле камеры может оставаться клей. Если клей мешает вытягиванию кабеля, используйте лопатку, чтобы удалить его или отодвинуть в сторону.

Удалите камеру из iPad.
