Замена аккумулятора iPad 3 с поддержкой 4G

Рекомендуем заранее очистить микроволновую печь, так как грязь на дне может прилипнуть к iOpener.

Разместите iOpener в центре микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы его касаться.

В ходе ремонта, по мере остывания iOpener, повторно нагревайте его в микроволновой печи дополнительными порциями по тридцать секунд.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не нагревайте выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется раздутым.

Если iOpener в центре всё ещё слишком горячий, чтобы к нему прикасаться, продолжайте использовать его, ожидая, пока он немного остынет, прежде чем снова нагревать. Правильно разогретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновой печи, удерживая его за один из двух плоских концов, чтобы не касаться горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно снова разогреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства так, как описано. Однако при поврежденном стекле оно, вероятно, будет продолжать трескаться в процессе работы, и вам, возможно, придётся использовать металлический монтажный инструмент, чтобы вычистить стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Поскольку в ходе процедуры вы можете работать с разбитым стеклом, настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Разместите iOpener плоско вдоль правого края iPad, разглаживая его так, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед тем, как пытаться открыть переднюю панель.

В верхнем правом углу iPad есть небольшой зазор в кольце клея, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этой слабой частью.

Совместите инструмент с переключателем бесшумного режима. Вставьте кончик пластикового монтажного инструмента в зазор между передним стеклом и пластиковой рамкой. Вставляйте только самую тонкую часть инструмента, лишь настолько, чтобы расширить трещину.

Может потребоваться некоторое усилие, чтобы проскользнуть кончиком инструмента между стеклом и пластиком. Действуйте терпеливо и аккуратно, покачивая пластиковый инструмент взад-вперёд по мере необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластикового монтажного инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте в образовавшийся зазор пластиковую лопатку прямо рядом с инструментом.

Удалите пластиковый монтажный инструмент из iPad и протолкните лопатку глубже под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над освобождением клея на правой стороне iPad, снова нагрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проводите лопаткой вдоль края iPad, освобождая клей по мере продвижения.

Клей очень прочный, и может потребоваться значительная сила. Работайте осторожно.

Если вы видите кончик лопатки под передним стеклом, немного вытащите её наружу. Использование лопатки на такой глубине не повредит ничего, но может оставить следы клея на ЖК-экране.

Возможно потребуется переместить подогретый iOpener обратно на правую кромку iPad по мере ослабления клея. Это зависит от того, как долго iPad успел остыть во время вашей работы.

Если пиковый инструмент застревает в клее, «прокатывайте» его вдоль стороны iPad, продолжая ослаблять клей.

Перед извлечением первого пика из нижнего угла iPad вставьте второй пик под правую кромку переднего стекла, чтобы клей не слипся повторно.

Подогрейте iOpener повторно и переместите его к верхней кромке iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi антенна прикреплена к нижней правой кромке задней крышки iPad с помощью винтов и кабеля. Из‑за расположения антенны необходимо действовать осторожно, иначе антенна может быть безвозвратно повреждена.

Вам нужно будет отсоединить клей, фиксирующий антенну к передней панели, не повредив чувствительные элементы, соединяющие антенну с нижней частью iPad. Тщательно следуйте следующим шагам.

Проведите пиковый инструмент вокруг нижнего правого угла iPad, освобождая там клей.

Не проводите инструмент дальше нижнего правого угла. Это может повредить Wi‑Fi антенну.

На этом шаге нужно перемещать пиковый инструмент вдоль нижней правой кромки передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается при неправильном освобождении клея.

Не вытягивайте инструмент полностью из‑под переднего стекла, а вытащите его лишь немного, так чтобы примерно 1/8" (3 мм) кончика оставалось под передним стеклом.

Проведите кончиком пикового инструмента вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правой кромки или прямо рядом с кнопкой «Домой»), вставьте пиковый инструмент на полную глубину.

Проведите инструмент вправо, освобождая клей, закрепляющий Wi‑Fi антенну на переднем стекле.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижнего края iPad, выдвигая пиковый инструмент достаточно далеко, чтобы обойти кнопку «Домой», и вновь вставляя его на глубину 1/2 дюйма (10 мм) после прохождения кнопки.

Если клей слишком остыл вдоль нижнего края, подогрейте iOpener заново, чтобы разогреть клей в рабочей зоне.

Не нагревайте iOpener более одной минуты за раз и всегда делайте паузу не менее двух минут перед повторным нагревом.

Продолжайте освобождать клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте инструмент максимум на глубину 1/2 дюйма (10 мм) в этой зоне, чтобы не повредить шлейф кнопки «Домой».

Оставьте пиковый инструмент зажатым под передним стеклом вблизи кнопки «Домой».

Подогрейте iOpener в микроволновой печи и поместите его на левую кромку iPad, чтобы начать разогрев клея в этой секции.

Проведите пиковый инструмент вдоль верхнего края iPad, слегка выдвигая его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень плотный, и может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, снова положите iOpener на верхнюю кромку и продолжайте работу. Если iOpener охладился, подогрейте его.

Если пиковый инструмент застревает в клее, «прокатывайте» его, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите пиковый инструмент вокруг верхнего левого угла.

Если клей достаточно тёплый, для удобства уберите iOpener с iPad. Однако если клей всё ещё очень липкий, подогрейте iOpener и разместите его на левой кромке во время работы.

Проведите пиковый инструмент вдоль левой кромки iPad, освобождая клей по пути. Здесь клей тонкий из‑за оцифровщика, проходящего вдоль всей левой стороны. Убедитесь, что инструмент не входит слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить оцифровщик.

Шлейф оцифровщика находится примерно в 2" (50 мм) от нижней части iPad. Прекратите скольжение инструмента, когда вы окажетесь примерно в 2.25" (60 мм) от нижней части iPad.

Используя медиатор для вскрытия, который всё ещё находится под нижним краем iPad, отделите клей в нижнем левом углу.

Нижняя часть шлейфа цифрового датчика (digitizer) находится всего на ~1" (25 мм) от нижней части iPad. Работайте аккуратно и медленно, чтобы не перерезать этот шлейф.

Используя один из медиаторов, приподнимите нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В этом случае подденьте медиатор под край iPad там, где защитное стекло всё ещё приклеено, и «отрежьте» клей.

Держась за верхний и нижний правый углы iPad, отведите защитное стекло от корпуса iPad.

Осторожно относитесь к участкам клея, которые могут всё ещё держать панель; используйте медиатор, чтобы отрезать оставшийся клей.

При сборке протрите LCD микрофиброй и продуйте сжатым воздухом, чтобы удалить пыль и отпечатки пальцев перед установкой стекла.

Выверните четыре винта Phillips #00 длиной 2 мм, закрепляющие LCD на алюминиевой рамке.

Используя пластиковый инструмент или лопатку, приподнимите правый край LCD и выведите его из корпуса iPad.

Поверните LCD по его левому краю и уложите его сверху на переднюю панель.

Будьте осторожны при перемещении LCD. Шлейф хрупкий и может порваться при чрезмерном изгибе.

Подденьте лезвием лопатки кусочек ленты, закрывающий разъём шлейфа LCD.

Поднимите фиксирующую защёлку ZIF-разъёма шлейфа LCD.

Пальцами или пинцетом вытяните шлейф LCD из его гнезда на плате.

Если после подключения ZIF-разъёма LCD экран не включится при сборке, возможно, придётся принудительно перезапустить iPad, удерживая кнопку питания и кнопку «Домой» не менее десяти секунд, пока не появится логотип Apple.

Не касаясь передней части LCD, поднимите LCD с передней панели.

Подденьте лопаткой кусочек ленты, фиксирующей шлейф сенсорного стекла к логической плате.

Поднимите фиксирующие защёлки на обоих ZIF-разъёмах шлейфа сенсорного стекла.

Плоским концом лопатки ослабьте клей под шлейфом цифрораспознающего датчика.

Вытяните шлейф цифрораспознающего датчика прямо из его гнезд на логической плате.

Отогните шлейф сенсорного стекла и плоским концом лопатки освободите клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами вытащите шлейф сенсорного стекла из его посадочного места в алюминиевой раме.

Снимите переднюю панель с iPad.

Отогните и снимите кусочек электрической изоленты, закрывающий разъём шлейфа узла разъёма для наушников.

Подденьте лопаткой фиксирующие защёлки на обоих ZIF-разъёмах, удерживающих шлейф узла разъёма для наушников на логической плате.

Подложите плоский конец лопатки под шлейф узла разъёма для наушников, чтобы освободить клей, закрепляющий его на задней алюминиевой рамке.

Вытяните шлейф узла разъёма для наушников прямо из его гнезда на логической плате.

Отогните и снимите кусочек ленты, закрывающий ZIF-разъём шлейфа платы SIM-карты.

Поднимите фиксирующую защёлку ZIF-разъёма шлейфа платы SIM-карты.

Используя конец лопатки, вытяните шлейф платы SIM-карты прямо из его гнезда на логической плате.

Если присутствуют, снимите кусочки электрической изоленты, закрывающие антенну Wi‑Fi, шлейф динамика и шлейф док-коннектора.

Отключите следующие разъёмы от их гнёзд на логической плате:

шлейф антенны Wi‑Fi

шлейф разъёма динамика

шлейф док-коннектора

Убедитесь, что вы поддеваете под разъём, а не за гнездо. Поддевание гнезда может привести к серьёзному повреждению.

Удалите следующие семь винтов, фиксирующих плату логики к задней алюминиевой панели.

Шесть винтов Phillips #00, длиной 2,1 мм

Один из этих винтов, расположенный в верхней части платы логики, спрятан под кабелем узла гнезда для наушников. При удалении и установке этого винта аккуратно отведите кабель в сторону.

Один винт Phillips #00, длиной 2,5 мм

Держась за сторону платы логики, ближайшую к разъёму дока, аккуратно потяните плату логики в направлении нижней части iPad.

Переверните плату логики, следя за кабелями, которые могут зацепиться.

С помощью наконечника лопатки отсоедините три антеннных разъёма от их посадочных мест на плате логики.

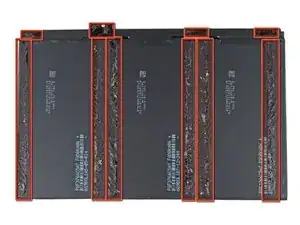

Батарея очень плотно приклеена к алюминиевой раме с помощью большого количества сильного клея.

На следующих шагах вы будете удалять клей под батареей по 2 дюйма за раз. Это предотвратит чрезмерную нагрузку на батарею.

Будьте очень осторожны, чтобы не проколоть и не повредить батарею при её извлечении из iPad. Батареи содержат токсичные вещества, опасные при проглатывании или вдыхании.

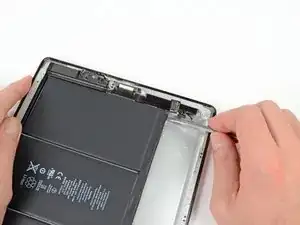

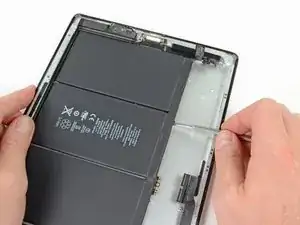

Вставьте плоский конец металлической лопатки под батарею вблизи нижней части iPad.

Просуньте металлическую лопатку примерно на 1,5" под батарею, освобождая клей.

Клей очень прочный. Чтобы ослабить клей, требуется значительная сила. Работайте медленно и аккуратно, следя за тем, чтобы металлическая лопатка не соскользнула.

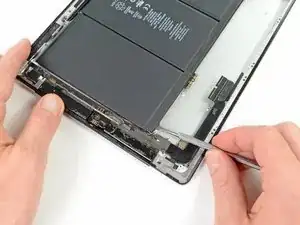

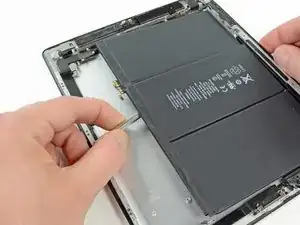

Аналогичным образом, как описано выше, просуньте лопатку ~2" под другие полосы клея.

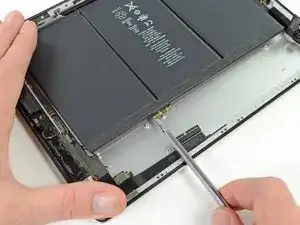

Аккуратно просуньте металлическую лопатку под разъём батареи, освобождая клей, фиксирующий его на месте.

Продолжайте освобождать клей вблизи верхней части батареи.

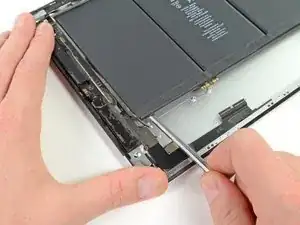

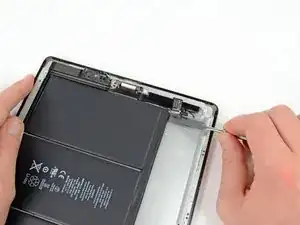

Начав там, где закончился последний проход, вставьте металлическую лопатку ещё на два дюйма под батарею.

По мере того как вы просунете лопатку глубже под батарею, держите её максимально прижатой к задней крышке, чтобы не согнуть батарею.

Повторите этот процесс для оставшихся полос клея.

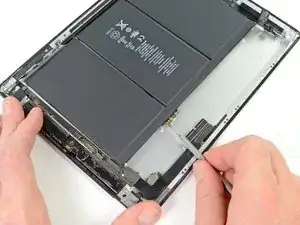

Аналогично ранее описанному, продолжайте ослаблять клей на всех полосах до глубины ~4".

Для последнего прохода протолкните металлическую лопатку полностью к правому краю iPad.

Проделайте это со всеми полосами клея.

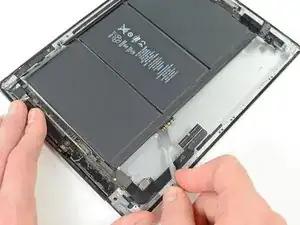

Убедитесь, что весь клей ослаблен и отделён от батареи.

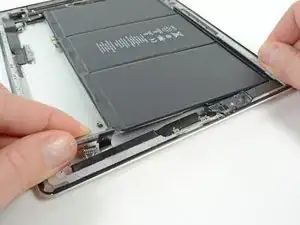

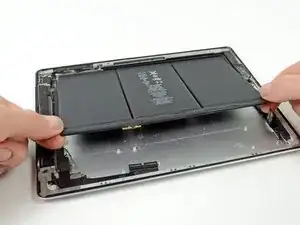

Осторожно приподнимите левую сторону батареи, поворачивая её в сторону правой части iPad.

Используйте металлическую лопатку, чтобы ослабить любой оставшийся клей, который может удерживать батарею на месте

Извлеките батарею из iPad.
