Замена контроллера кнопки «Домой» — iPad 3 4G

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий, чтобы держать его на ощупь.

В ходе ремонта по мере остывания iOpener подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать свыше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener по-прежнему слишком горяч посередине, продолжайте работать, ожидая, пока он немного остынет, прежде чем повторно нагревать. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку.

Если у Вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите источник тепла.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если потребуется повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, ограничьте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты поверх дисплея iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как указано. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и Вам может понадобиться металлический инструмент для поддёма, чтобы выскоблить стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Поскольку в ходе процедуры Вы можете работать с разбитым стеклом, настоятельно рекомендуем надеть защитные очки для защиты от летящих осколков.

Положите iOpener вдоль правого края iPad, разровняйте его так, чтобы обеспечить хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед тем, как пытаться открыть переднюю панель.

В верхнем правом углу iPad есть небольшой зазор в кольце клея, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы собираетесь воспользоваться этой слабостью.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковым ободком. Вставьте только самую кончиковую часть инструмента, ровно столько, чтобы расширить трещину.

Может потребоваться некоторая сила, чтобы просунуть клиновидный кончик пластикового инструмента между стеклом и пластиком. Действуйте терпеливо и осторожно, покачивая инструмент взад-вперёд при необходимости.

Убедитесь, что Вы поместили инструмент в правильное место — между пластиковым ободком дисплея и передним стеклом.

Держите кончик пластикового инструмента вставленным между передним стеклом и пластиковым ободком, вставьте пластиковую медиатор прямо рядом с пластиковым инструментом.

Уберите пластиковый инструмент из iPad и протолкните медиатор глубже под переднее стекло на глубину примерно 0,5 дюйма.

Пока Вы освобождаете клей на правой стороне iPad, разогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проведите медиатором вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, может потребоваться значительная сила. Работайте осторожно.

Если Вы видите кончик медиатора под передним стеклом, вытащите медиатор немного наружу. Хотя использование медиатора на такой глубине не повредит ничего, это может оставить клей на ЖК-экране.

Возможно, потребуется снова переместить нагретый iOpener на правый край iPad по мере отвода клея. Это зависит от того, как долго iPad успел остыть во время работы.

Если монтажная лопатка застряла в клею, «прокатывайте» лопаткой вдоль боковой стороны iPad, продолжая отделять клей.

Перед тем как извлечь первую монтажную лопаточку из нижнего угла iPad, вставьте вторую лопаточку под правый край переднего стекла, чтобы клей не слипся снова.

Повторно нагрейте iOpener и переместите его на верхний край iPad.

Следующие шаги требуют предельной осторожности.

Антенна Wi‑Fi прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за расположения антенны Wi‑Fi крайне важно действовать осторожно, иначе может произойти необратимое повреждение антенны.

Вам нужно отделить клей, удерживающий антенну на передней панели, не повредив тонкие детали, которыми антенна крепится к нижней части iPad. Тщательно следуйте далееописанным шагам.

Проведите монтажной лопаткой вокруг правого нижнего угла iPad, отделяя клей в этой области.

Не проводите лопаткой дальше правого нижнего угла. Вы можете повредить антенну Wi‑Fi.

На этом шаге требуется перемещать монтажную лопаточку вдоль правого нижнего края передней панели. Антенна Wi‑Fi очень близко к углу и легко может быть перерезана, если клей будет отделён неправильно.

Не удаляйте лопатку полностью из‑под переднего стекла, а вытяните её лишь немного так, чтобы примерно 3 мм кончика оставались под стеклом.

Проведите кончиком монтажной лопаточки вдоль нижнего края iPad, отделяя клей над антенной Wi‑Fi.

Как только вы пройдете мимо антенны Wi‑Fi (примерно 75 мм от правого края или прямо рядом с кнопкой «Домой»), вставьте монтажную лопатку на всю глубину.

Сдвиньте лопатку вправо, отделяя клей, закрепляющий антенну на переднем стекле.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте отделять клей вдоль нижней части iPad, выдвигая монтажную лопатку достаточно, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 10 мм, когда лопатка пройдет мимо кнопки «Домой».

Если клей вдоль нижнего края слишком остыл, повторно нагрейте iOpener, чтобы разогреть клей в рабочей области.

Не нагревайте iOpener более одной минуты за раз и всегда ждите как минимум две минуты перед повторным нагревом.

Продолжайте отделять клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте лопатку на максимальную глубину 10 мм в этой области, чтобы не повредить шлейф кнопки «Домой».

Оставьте монтажную лопатку зафиксированной под передним стеклом рядом с кнопкой «Домой».

Повторно нагрейте iOpener в микроволновой печи и положите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Проведите монтажной лопаткой вдоль верхнего края iPad, слегка выдвигая её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень плотный, и может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не соскользнуть и не пораниться и не повредить iPad.

Если клей остыл, замените iOpener вдоль верхнего края и продолжайте работу. Если iOpener сам остыл, повторно нагрейте его.

Если монтажная лопатка застревает в клее, «прокатывайте» лопатку, как показано в шаге 9.

Продолжайте отделять клей вдоль верхнего края iPad и проведите монтажной лопаткой вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё сильно липкий, повторно нагрейте iOpener и положите его на левый край во время работы.

Проведите монтажной лопаткой вдоль левого края iPad, отделяя клей по ходу. Клей здесь тонкий из‑за оцифровщика по всей левой стороне. Убедитесь, что лопатка не вставлена слишком глубоко (максимум 10 мм), чтобы не повредить оцифровщик.

Шлейф оцифровщика расположен примерно в 50 мм от нижней части iPad. Прекратите проводку лопаткой, когда вы окажетесь примерно в 60 мм от нижней части iPad.

Используя открывающую медиатор, который всё ещё находится под нижним краем iPad, распустите клей в нижнем левом углу.

Нижняя часть кабеля цифронакопителя находится примерно в 25 мм от нижней части iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, приподнимите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В таком случае подденьте медиатором край iPad там, где фронтальное стекло всё ещё приклеено, и «отрежьте» клей.

Держав iPad за верхний и нижний правые углы, отведите фронтальное стекло от iPad по направлению наружу.

Будьте внимательны с оставшимся клеем и используйте медиатор, чтобы перерезать клей, который всё ещё удерживает переднюю панель.

При сборке протрите ЖК‑дисплей микрофибровой тряпкой и продуйте сжатым воздухом, чтобы удалить пыль и отпечатки пальцев перед установкой стекла.

Снимите четыре винта Phillips #00 длиной 2 мм, фиксирующие ЖК‑дисплей к алюминиевой рамке.

Используя пластиковый вскрывающий инструмент или лопатку, приподнимите правый край ЖК‑дисплея и выведите его из iPad.

Поверните ЖК‑дисплей по левой кромке и положите его сверху на переднюю панель.

Будьте осторожны при перемещении ЖК‑дисплея. Шлейф хрупкий и может порваться при чрезмерном изгибе.

Кончиком лопатки отогните кусочек ленты, закрывающий разъём шлейфа ЖК‑дисплея.

Поднимите фиксирующий язычок на ZIF‑разъёме шлейфа ЖК‑дисплея.

Пальцами или пинцетом выньте шлейф ЖК‑дисплея из его гнезда на плате.

Если после подключения ZIF‑разъёма ЖК‑дисплей не включится при сборке, возможно, придётся принудительно перезагрузить iPad, удерживая кнопку питания и кнопку «Домой» не менее десяти секунд до появления логотипа Apple.

Не прикасаясь к передней части ЖК‑дисплея, поднимите ЖК‑дисплей с передней панели.

Кончиком лопатки отогните кусочек ленты, который фиксирует шлейф сенсорного экрана к логической плате.

Поднимите фиксирующие язычки на обоих ZIF‑разъёмах шлейфа сенсорного экрана.

Плоским концом лопатки ослабьте клей под шлейфом цифронакопителя.

Тяните шлейф цифронакопителя прямо из его гнёзд на логической плате.

Отогните шлейф сенсорного экрана и плоским концом лопатки освободите клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами выньте шлейф сенсорного экрана из его посадочного места в алюминиевой рамке.

Снимите переднюю панель с iPad.

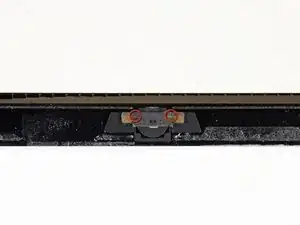

Снимите два винта Phillips #00 длиной 2,1 мм, фиксирующие плату управления кнопкой «Домой» к сборке кнопки «Домой».

Кончиком лопатки осторожно отожмите плату управления кнопкой «Домой» со стоек на передней панели.

Поднимите и снимите плату управления кнопкой «Домой» с передней панели.
