Замена материнской платы Kobo Clara Colour (N367)

Перед началом ремонта максимально разрядите аккумулятор ридера. Идеально — полностью до нуля.

По желанию, чтобы ускорить разряд, перейдите в More → Settings → Energy saving and privacy и установите Automatically go to sleep after и Automatically power off after в положение Never.

При работе с аккумулятором или рядом с ним не используйте острые металлические инструменты, чтобы избежать прокола и короткого замыкания аккумулятора.

Отключите все кабели и полностью выключите ридер.

Экран должен быть чёрным и отображать Powered off.

Положите ридер так, чтобы задняя крышка была направлена вверх.

Вставьте плоскую грань монтажной лопатки между рамкой и нижним левым углом задней крышки.

Нажмите лопаткой вниз под небольшим углом, пока она не соскользнёт под заднюю крышку.

Просуньте лопатку в направлении нижнего правого угла, чтобы освободить защёлки по нижнему краю.

Удалите лопатку и снова вставьте её под нижний левый угол.

Поверните лопатку плоско под задней крышкой и обведите ею нижний левый угол, чтобы освободить его защёлки.

Если возникают трудности, попробуйте покрутить лопатку, чтобы поднять угловые защёлки из пазов.

Просуньте лопатку в направлении верхнего левого угла, чтобы освободить защёлки по левой кромке.

На этом этапе вы должны суметь ухватиться за заднюю крышку и освободить оставшиеся защёлки. Если нет, просуньте лопатку под периметр задней крышки, пока не сможете ухватиться за край.

Ухватитесь за левый край задней крышки и отожмите его от корпуса ридера, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке совместите заднюю крышку с ридером и нажмите по периметру до щелчка всех защёлок.

Вся поверхность внутренностей ридера покрыта тонким пластичным водоотталкивающим покрытием. Имейте в виду следующее по мере дальнейшей разборки:

Хотя это не повредит устройство, удаление покрытия лишает устройство защиты от воды.

Покрытие хрупкое и может осыпаться на множество мелких кусочков. Нагрев помогает, но работа с ним всё равно занимает много времени.

Фиксирующие язычки ZIF-разъёмов покрыты гелем, который может заклинить шарнир и не дать язычку полностью подняться. Убедитесь, что язычки полностью подняты перед отключением кабелей.

В зависимости от ремонта, возможно, потребуется удалить покрытие с ZIF-разъёмов и их кабелей.

Разогрейте iOpener и положите его на разъём аккумулятора на 90 секунд, чтобы смягчить покрытие.

В качестве альтернативы можно использовать фен или термофен.

Используйте наконечник лопатки, чтобы соскрести покрытие вдоль белой головки разъёма аккумулятора — настолько, чтобы можно было захватить его пучками острыми пинцетом.

Используйте острый пинцет, чтобы полностью снять покрытие вокруг головки разъёма аккумулятора и его гнезда.

Если покрытие становится слишком хрупким и трудно снимается, снова подогрейте разъём и попробуйте снова.

Это кропотливая операция! Недостаточное удаление покрытия может повредить пластиковую головку при отсоединении, поэтому работайте аккуратно!

Подденьте кончиком лопатки край контактной головки батареи с той стороны, которая противоположна кабелю.

Возле разъёма находится навесной компонент. Осторожно — не касайтесь его лопаткой!

Поднимите разъём лопаткой, чтобы отделить оставшееся покрытие и отключить батарею.

При сборке:

Проверьте контактную головку и её гнездо на предмет оставшегося покрытия, которое может мешать хорошему соединению.

Снимите покрытие, подогревая участок, когда покрытие становится слишком хрупким.

Внешний вид не имеет значения! Нужно удалить столько покрытия, чтобы контактная головка правильно села в своё гнездо.

Рядом с ZIF-разъёмом кнопки питания находятся навесные компоненты. Точно следуйте инструкциям, чтобы не сдвинуть их.

Вставьте кончик лопатки под правую сторону чёрной защёлки ZIF-разъёма.

Поднимите защёлку лопаткой, чтобы разблокировать её.

Защёлка должна быть почти вертикальна в разблокированном положении. Если это не так, аккуратно подвиньте защёлку вперёд, чтобы сжать гель и полностью разблокировать её.

Приложите нагретый iOpener к ZIF-разъёму кнопки питания на 90 секунд, чтобы размягчить покрытие.

В качестве альтернативы можно использовать фен или тепловую пушку.

Из-за неудобного угла следующие два шага требуют терпения, чтобы не порвать кабель. Работайте медленно и регулярно подогревайте.

Захватите тупоконечными пинцетами кабель кнопки питания близко к головке.

Поверните пинцеты в сторону верхней части ридера, чтобы отделить достаточно покрытия, чтобы головка кабеля оказалась выше батареи.

Дайте пинцетам достаточно пространства, чтобы не проколоть батарею при повороте.

Захват поближе к кончику поможет крепче держать кабель.

Захватите кабель кнопки питания близко к головке и медленно и равномерно тяните его от ZIF-разъёма, чтобы отделить покрытие.

Если покрытие тугое, снова подогрейте разъём и попробуйте снова.

Продолжайте тянуть кабель, пока он полностью не выйдет из гнезда.

При сборке:

Проверьте головку кабеля и ZIF-разъём на наличие оставшегося покрытия, которое может мешать хорошему контакту.

Удалите покрытие — подогревая кабель и ZIF-разъём, когда покрытие становится слишком хрупким.

Внешний вид не имеет значения! Нужно удалить столько покрытия, чтобы кабель правильно сел в разъём.

Используйте плоский конец лопатки, чтобы поднять защёлку ZIF-разъёма кабеля дигитайзера.

Защёлка должна быть почти вертикальна в разблокированном положении. Если это не так, аккуратно подвиньте защёлку вперёд, чтобы сжать гель и полностью разблокировать её.

Приложите нагретый iOpener к ZIF-разъёму кабеля дигитайзера на 90 секунд, чтобы размягчить покрытие.

В качестве альтернативы можно использовать фен или тепловую пушку.

Захватите тупоконечными пинцетами кабель дигитайзера близко к головке и медленно и равномерно тяните его от ZIF-разъёма, чтобы отделить покрытие.

Если покрытие тугое, снова подогрейте разъём и попробуйте снова.

Продолжайте тянуть кабель, пока он полностью не выйдет из гнезда.

При сборке:

Проверьте головку кабеля и ZIF-разъём на наличие оставшегося покрытия, которое может мешать хорошему соединению.

Удалите покрытие — подогревая кабель и ZIF-разъём, когда покрытие становится слишком хрупким.

Внешний вид не имеет значения! Нужно удалить столько покрытия, чтобы кабель правильно сел в разъём.

Рядом с ZIF-разъёмом дисплея находятся навесные компоненты. Точно следуйте инструкциям, чтобы не сдвинуть их.

Вставьте плоский конец лопатки под правую сторону чёрной защёлки ZIF-разъёма.

Поднимите защёлку лопаткой, чтобы разблокировать её.

Защёлка должна быть почти вертикальна в разблокированном положении. Если это не так, аккуратно подвиньте защёлку вперёд, чтобы сжать гель и полностью разблокировать её.

Приложите нагретый iOpener к разъёму дисплея на 90 секунд, чтобы размягчить покрытие.

В качестве альтернативы можно использовать фен или тепловую пушку.

Захватите тупоконечными пинцетами угол кабеля дисплея, ближайший к разъёму питания.

Тяните кабель от ZIF-разъёма медленно и равномерно под уровнем, чтобы отделить покрытие в углу.

Если возникают трудности, попробуйте покачивать кабель из стороны в сторону при вытягивании.

Захват поближе к кончику помогает крепче держать кабель.

Повторите предыдущий шаг для другого угла, пока кабель полностью не выйдет из гнезда.

Поднимите кабель дисплея и снимите оставшееся покрытие, удерживающее его приклеенным к плате.

При сборке:

Осмотрите головку кабеля и ZIF‑разъёмы на наличие остатков покрытия, которые могут препятствовать качественному соединению.

Снимите покрытие — при необходимости подогрейте кабель и ZIF‑разъём, если покрытие становится слишком ломким.

Внешний вид не важен. Нужно удалить лишь столько покрытия, чтобы кабель правильно сел в разъём.

Отведите кабель дисплея в сторону от кабеля подсветки, расположенного под ним.

Используя острый конец лопатки, приподнимите синюю защёлку на ZIF‑разъёме кабеля подсветки.

Защёлка при разблокировке должна быть почти вертикальной. Если нет, аккуратно сдвиньте защёлку вперёд, чтобы сжать гель и полностью разблокировать её.

Приложите нагретый iOpener к разъёму подсветки на 90 секунд, чтобы размягчить покрытие.

Вместо iOpener можно использовать фен или тепловую пушку.

Зажмите кабель подсветки близко к головке тупоконечными пинцетами и медленно и равномерно тяните его от ZIF‑разъёма, чтобы отделить покрытие.

Если покрытие упирается, снова подогрейте разъём и попробуйте ещё раз.

Тяните кабель до тех пор, пока он полностью не выйдет из гнезда.

При повторной сборке:

Осмотрите головку кабеля и ZIF‑разъём на предмет остатков покрытия, которые могут помешать хорошему контакту.

Снимите покрытие — при необходимости подогрейте кабель и ZIF‑разъём, если покрытие слишком ломкое.

Внешний вид не важен. Надо удалить лишь достаточно покрытия, чтобы кабель правильно сел в разъём.

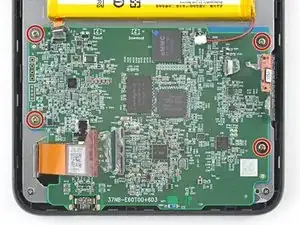

Отвёрткой Phillips выкрутите четыре винта длиной 2,4 мм, фиксирующие материнскую плату.

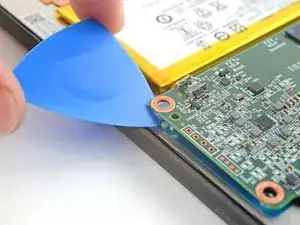

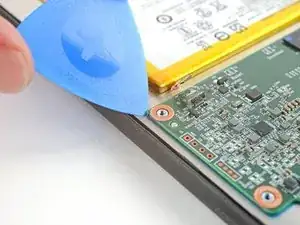

Засуньте монтажную лопатку под верхний левый угол материнской платы и приподнимите её настолько, чтобы можно было ухватить плату пальцами.

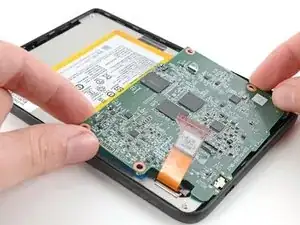

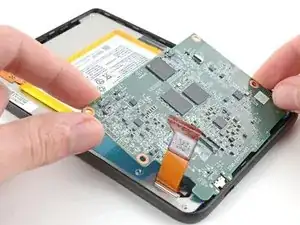

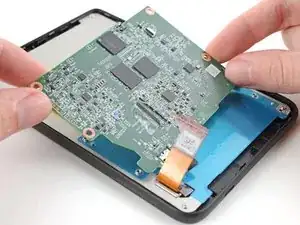

Поднимите верхний край материнской платы и потяните её в сторону верхней части ридера, чтобы извлечь её.

При сборке выполните следующее:

Вставьте зарядный порт в его посадочное место под небольшим наклоном вниз перед тем, как прижать материнскую плату к корпусу.

Следуйте этому руководству, чтобы обновить номер VCOM на вашем ридере в соответствии с вашей панелью.
