Отключение материнской платы Kobo Clara Colour

Положите ридер экраном вниз так, чтобы задняя крышка была обращена вверх.

Вставьте плоский край монтажной лопатки между рамкой и нижним левым углом задней крышки.

Резко надавите лопаткой вниз под небольшим углом, пока она не соскользнёт под заднюю крышку.

Проведите лопаткой к нижнему правому углу, чтобы освободить защёлки вдоль нижнего края.

Удалите лопатку и снова вставьте её под нижний левый угол.

Разверните лопатку параллельно задней крышке и поверните её вокруг нижнего левого угла, чтобы освободить защёлки.

Если возникают затруднения, попробуйте провернуть лопатку, чтобы вытащить угловые защёлки из их пазов.

Проведите лопаткой к верхнему левому углу, чтобы освободить защёлки вдоль левого края.

На этом этапе вы должны суметь схватить заднюю крышку и освободить оставшиеся защёлки. Если нет — проведите лопатку вдоль периметра задней крышки, пока не сможете схватить край.

Возьмитесь за левый край задней крышки и приподнимите её от ридера, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке совмещайте заднюю крышку с ридером и прижимайте по периметру, пока все защёлки не щёлкнут на место.

Вся поверхность внутренних компонентов ридера покрыта тонким, пластикоподобным водоотталкивающим покрытием. Имейте в виду следующее при дальнейшем разборе:

Хотя это не повредит устройство, удаление покрытия делает устройство уязвимым для попадания воды.

Покрытие хрупкое и может крошиться на множество мелких кусочков. Нагревание покрытия помогает, но работа с ним всё равно требует времени.

Замковые планки ZIF-коннекторов покрыты гелем, который может заедать шарнир и препятствовать полному поднятию планки. Убедитесь, что планки полностью приподняты перед отсоединением каких-либо кабелей.

В зависимости от ремонта, возможно, придётся удалить покрытие с ZIF-коннекторов и их кабелей.

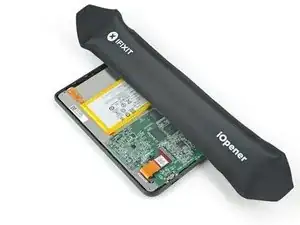

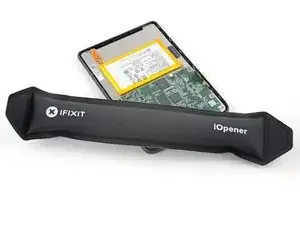

Нагрейте iOpener и положите его на разъём батареи на 90 секунд, чтобы смягчить покрытие.

В качестве альтернативы можно использовать фен или тепловую пушку.

Используйте наконечник лопатки, чтобы соскоблить покрытие вокруг белой головки разъёма батареи — столько, чтобы можно было захватить куски покрытие острыми пинцетами.

Используйте острый пинцет, чтобы снять всё покрытие вокруг головки разъёма батареи и её гнезда.

Если покрытие становится слишком хрупким и сложно снять, снова нагрейте разъём и попробуйте снова.

Это кропотливая работа! Неполное удаление покрытия может повредить пластиковую головку при отсоединении, поэтому действуйте внимательно.

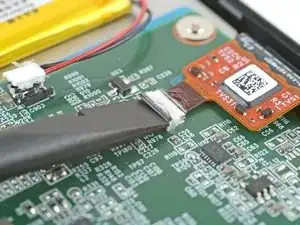

Вставьте наконечник лопатки под край головки разъёма батареи с противоположной стороны кабеля.

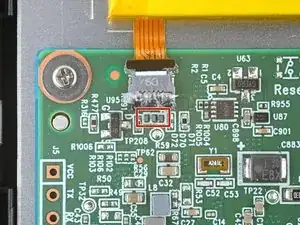

Рядом с разъёмом находится поверхностно-монтируемый компонент. Будьте осторожны, не касайтесь его лопаткой!

Подденьте разъём лопаткой, чтобы отделить оставшееся покрытие и отключить батарею.

При сборке:

Проверьте головку разъёма и её гнездо на предмет остатков покрытия, которые могут препятствовать хорошему контакту.

Снимите покрытие, при необходимости нагревая область, когда покрытие становится слишком хрупким.

Внешний вид не имеет значения — необходимо удалить достаточно покрытия, чтобы головка разъёма правильно вставлялась в гнездо.

Рядом с ZIF-коннектором кнопки питания находятся поверхностно-монтируемые компоненты. Следуйте инструкциям внимательно, чтобы не сдвинуть их.

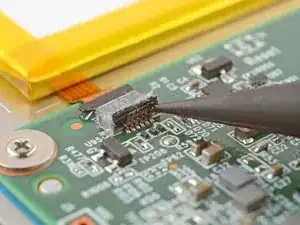

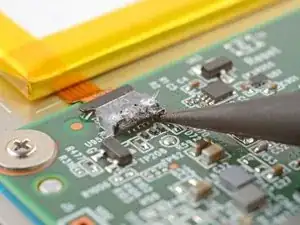

Вставьте наконечник лопатки под правую сторону чёрной запирающей планки ZIF-коннектора.

Поднимите запирающую планку лопаткой, чтобы разблокировать её.

Запирающая планка должна быть почти вертикальной в разблокированном положении. Если нет, аккуратно нажмите на планку вперёд, чтобы сжать гель и полностью разблокировать планку.

Приложите нагретый iOpener к ZIF-коннектору кнопки питания на 90 секунд, чтобы смягчить покрытие.

В качестве альтернативы можно использовать фен или тепловую пушку.

Из-за неудобного угла следующие два шага требуют терпения, чтобы не порвать кабель. Работайте медленно и регулярно подогревайте.

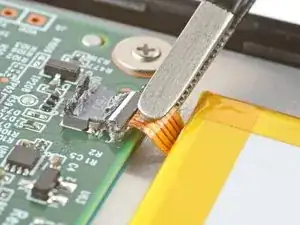

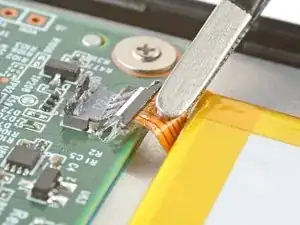

Используйте пинцет с притуплёнными кончиками, чтобы захватить кабель кнопки питания как можно ближе к головке.

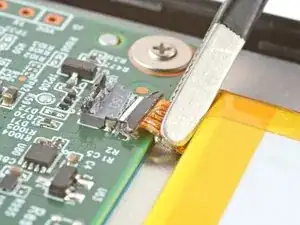

Поверните пинцет в направлении верхней части ридера, чтобы отделить достаточно покрытия, чтобы головка кабеля была поднята над батареей.

Дайте пинцету достаточно места, чтобы при скручивании вы не проткнули батарею.

Захват пинцета ближе к кончику поможет плотнее удержать кабель.

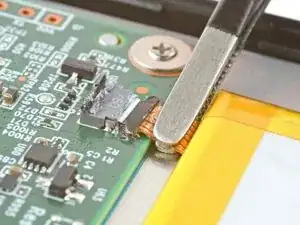

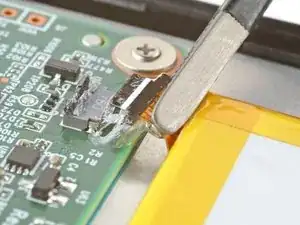

Захватите кабель кнопки питания близко к головке и медленно, равномерно тяните его от разъёма ZIF, чтобы отделить покрытие.

Если покрытие сопротивляется, снова подогрейте разъём и попробуйте снова.

Продолжайте тянуть кабель, пока он полностью не выйдет из разъёма.

При сборке:

Осмотрите головку кабеля и разъём ZIF на предмет оставшегося покрытия, которое может препятствовать хорошему контакту.

Снимите покрытие — по мере необходимости подогревая кабель и разъём ZIF, когда покрытие становится хрупким.

Это не должно выглядеть аккуратно — нужно удалить достаточно покрытия, чтобы кабель правильно сел в разъём.

Используйте плоский конец лопатки, чтобы приподнять запирающую планку разъёма ZIF шлейфа цифроаналогового преобразователя.

Запирающая планка должна быть почти вертикальной в разблокированном положении. Если нет, аккуратно подвиньте планку вперёд, чтобы сжать гель и полностью разблокировать планку.

Приложите разогретый iOpener к разъёму ZIF шлейфа цифроаналогового преобразователя на 90 секунд, чтобы смягчить покрытие.

В качестве альтернативы можно использовать фен или термофен.

Используйте пинцет с притуплёнными кончиками, чтобы захватить шлейф цифроаналогового преобразователя близко к головке и медленно, равномерно тяните его от разъёма ZIF, чтобы отделить покрытие.

Если покрытие сопротивляется, снова подогрейте разъём и попробуйте снова.

Продолжайте тянуть кабель, пока он полностью не выйдет из разъёма.

При сборке:

Осмотрите головку кабеля и разъём ZIF на предмет оставшегося покрытия, которое может препятствовать хорошему контакту.

Снимите покрытие — по мере необходимости подогревая кабель и разъём ZIF, когда покрытие становится хрупким.

Это не должно выглядеть аккуратно — нужно удалить достаточно покрытия, чтобы кабель правильно сел в разъём.

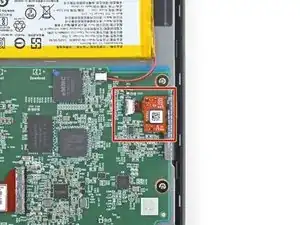

Возле разъёма ZIF дисплея находятся поверхностно-монтированные компоненты. Следуйте инструкциям внимательно, чтобы не сдвинуть их.

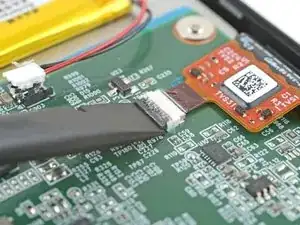

Вставьте плоский конец лопатки под правую сторону чёрной запирающей планки разъёма ZIF.

Приподнимите запирающую планку лопаткой, чтобы разблокировать её.

Запирающая планка должна быть почти вертикальной в разблокированном положении. Если нет, аккуратно подвиньте планку вперёд, чтобы сжать гель и полностью разблокировать планку.

Приложите разогретый iOpener к разъёму дисплея на 90 секунд, чтобы смягчить покрытие.

В качестве альтернативы можно использовать фен или термофен.

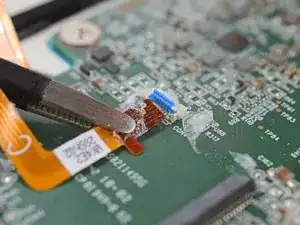

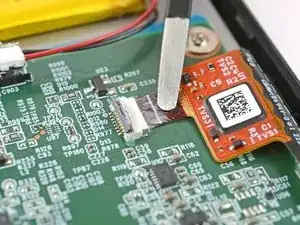

Используйте пинцет с притуплёнными кончиками, чтобы захватить угол кабеля дисплея, ближайший к порту зарядки.

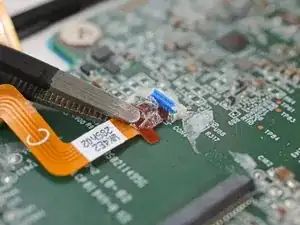

Тяните кабель от разъёма ZIF медленно и равномерно под плоским углом, чтобы отделить покрытие в углу.

Если возникают затруднения, попробуйте покачивать кабель из стороны в сторону во время тяги.

Захват пинцета ближе к кончику помогает плотнее удерживать кабель.

Повторите предыдущий шаг для другого угла, пока кабель полностью не выйдет из разъёма.

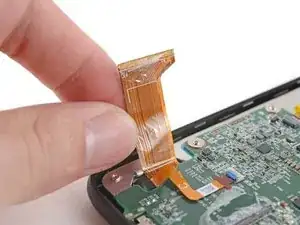

Поднимите кабель дисплея и снимите оставшееся покрытие, удерживающее его на плате.

При сборке:

Осмотрите головку кабеля и разъёмы ZIF на предмет оставшегося покрытия, которое может препятствовать хорошему контакту.

Снимите покрытие — по мере необходимости подогревая кабель и разъёмы ZIF, когда покрытие становится хрупким.

Это не должно выглядеть аккуратно — нужно удалить достаточно покрытия, чтобы кабель правильно сел в разъём.

Отведите кабель дисплея в сторону от кабеля подсветки, расположенного под ним.

Используйте острый конец лопатки, чтобы приподнять синюю запирающую планку разъёма ZIF кабеля подсветки.

Запирающая планка должна быть почти вертикальной в разблокированном положении. Если нет, аккуратно подвиньте планку вперёд, чтобы сжать гель и полностью разблокировать планку.

Приложите разогретый iOpener к разъёму подсветки на 90 секунд, чтобы смягчить покрытие.

В качестве альтернативы можно использовать фен или термофен.

Используйте пинцет с притуплёнными концами, чтобы захватить кабель подсветки близко к его головке и медленно и равномерно оттянуть его от ZIF-разъёма, чтобы отделить изоляцию.

Если изоляция держится упорно, снова нагрейте разъём и попробуйте ещё раз.

Продолжайте тянуть за кабель, пока он полностью не выйдет из гнезда.

При повторной сборке:

Осмотрите головку кабеля и ZIF-разъём на предмет оставшейся изоляции, которая может помешать хорошему контакту.

Удалите изоляцию — при необходимости нагревая кабель и ZIF-разъём, когда изоляция становится слишком хрупкой.

Внешний вид не важен! Нужно только удалить достаточно изоляции, чтобы кабель правильно сел в разъём.
