Замена динамиков Insignia Flex 8

Выключите питание планшета, чтобы избежать травм.

Разместите планшет экраном вниз так, чтобы кнопка питания находилась в верхнем левом углу.

Удерживайте кнопку питания в течение пяти секунд, пока планшет не выключится.

Снимите заднюю крышку со стекла, вставив кредитную карту или аналогичный тонкий, но жесткий предмет между крышкой и экраном.

Возможно, потребуется использовать лопатку, чтобы сначала создать зазор между экраном и крышкой.

Проведите этим предметом по периметру планшета, пока крышка не отделится от экрана.

Снимите заднюю крышку и отложите в сторону.

Снимите клейкую ленту с ленточных разъёмов. Начиная от кнопки питания, двигайтесь по часовой стрелке вокруг планшета.

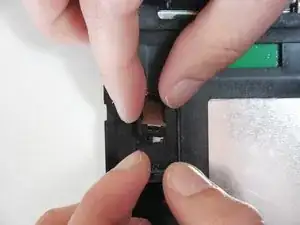

Чтобы отсоединить ленточный кабель камеры, поднимите заглушку с помощью лопатки.

Потяните ленту напрямую назад, чтобы освободить её.

Снимите второй ленточный кабель, поддев черную защёлку лопаткой.

Потяните ленточный кабель горизонтально непосредственно от батареи.

Снимите последний ленточный кабель, отогнув назад две чёрные защёлки по обеим сторонам кабеля.

Потяните ленту горизонтально непосредственно от батареи.

Открутите тринадцать винтов длиной 4.75 мм по периметру планшета с помощью отвёртки PH 00.

Открутите четыре винта длиной 3.75 мм и пластиковые шайбы с помощью отвёртки PH 00.

Поднимите плату.

Открутите последние два винта, которые находились под платой.

Эти винты расположены рядом с разъёмом зарядки и USB-адаптером.

Эти винты также 3.75 мм и могут взаимозаменяться только со вторым набором винтов.

Поднимите плату и чёрную внутреннюю монтажную деталь от экрана.

Отложите плату в сторону.

Будьте осторожны с запаянной антенной при разделении деталей.

Будьте осторожны с запаянной лентой, подключённой к источнику питания. Эта лента хрупкая.

С лицевой стороны динамика отогните прямоугольную крышку, чтобы открыть доступ к динамику.

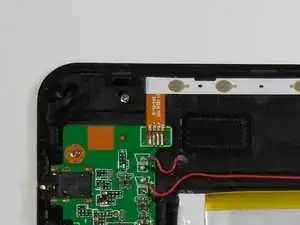

Распаяйте соединения на плате.

Не перегревайте окружающие компоненты на плате.

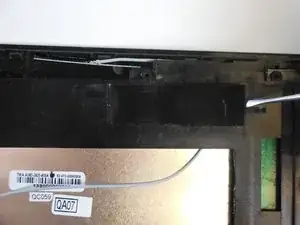

Переверните чёрную внутреннюю монтажную деталь, чтобы получить доступ к задней части динамика.

Используйте лопатку, чтобы приподнять крышку.

Крышка прикреплена пластиковой пайкой, будьте осторожны, чтобы не сломать её.

Выньте динамик из посадочного места.

Повторите эти шаги для второго динамика.
