Замена материнской платы и динамика Lenovo A8-50
В этом руководстве вы узнаете, как заменить материнскую плату и блок динамика. Материнская плата и динамик соединены между собой.
Шаг 1

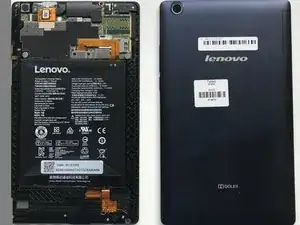

Снимите заднюю крышку, поддев её металлической лопаткой.
Шаг 2
Удалите два винта крестовой отвёрткой PH000.
Храните все винты в одном месте.
Шаг 3
Снимите металлическую деталь.
Храните эту деталь в безопасности — она понадобится при сборке устройства.
Шаг 4
Снимите аккумулятор, приподняв его пластиковой лопаткой.
Шаг 5
Отключите кабель от разъёма.
Будьте осторожны, чтобы не порвать и не согнуть кабель.
Шаг 6
Открутите 5 чёрных винтов и 9 серебристых винтов крестовой отвёрткой PH000.
Отложите в сторону аккуратно.
Шаг 7
Снимите две чёрные панели и прозрачную круглую деталь.
Отложите в сторону аккуратно.
Шаг 8

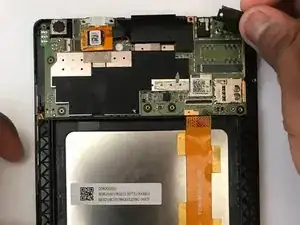

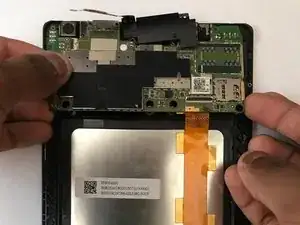

Осторожно приподнимите материнскую плату, убедившись, что вы поднимаете корпус динамика и плату вместе.
Шаг 9

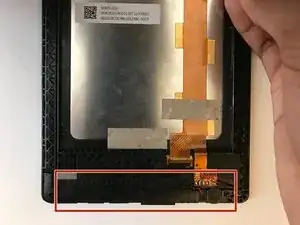

Осторожно приподнимите нижнюю часть корпуса динамика.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
