Замена цифровой платы Lenovo IdeaTab A2109

Посмотрите на заднюю часть планшета и найдите динамики в верхней части задней крышки.

По верхней части устройства проходит небольшая пластиковая накладка.

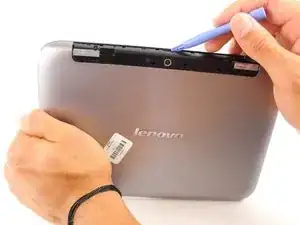

Подденьте синий инструмент для вскрытия под среднюю часть накладки, как показано, затем поднимите — накладка отщелкнется.

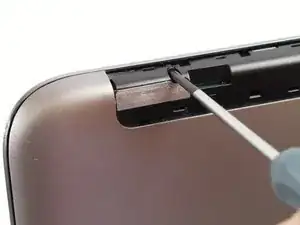

Удалите следующие два винта:

Винты Phillips #00 M3.0 x 3.0 мм (чёрные)

После отвинчивания снимите заднюю крышку.

Для её снятия может потребоваться небольшое усилие, но при достаточной нагрузке она должна отщелкнуться.

Используйте синий инструмент для вскрытия, чтобы поддеть её.

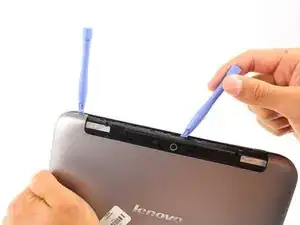

Проведите инструментом к одному углу, затем возьмите другой инструмент и проведите к противоположному углу.

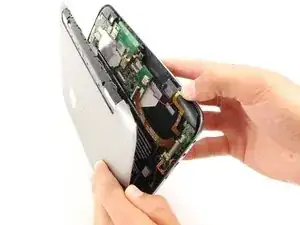

Поднимите крышку вверх — она снимется.

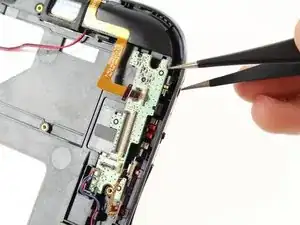

Используйте пинцет, чтобы поднять три небольших пластиковых фиксатора, прикреплённых к цифровой плате.

Затем вытяните оттуда только что открывшиеся шлейфы.

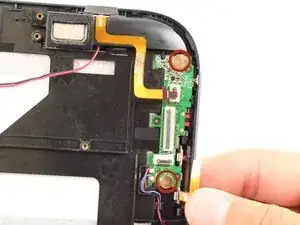

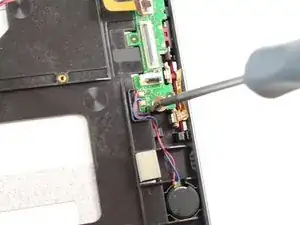

Удалите следующие два винта:

Винты Phillips #00 M5.3 x 1.75 мм (серебристые)

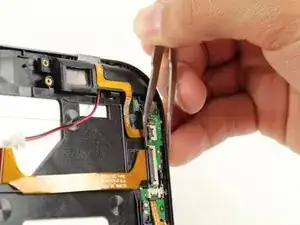

После отвинчивания используйте пинцет, чтобы вытащить цифровую плату прямо наружу.
