Замена камеры Lenovo IdeaTab A2109
Используйте это руководство для замены передней и задней камер.
Шаг 1
Посмотрите на заднюю часть планшета и найдите динамики в верхней части задней крышки.
Найдите небольшое углубление в пластиковом покрытии, которое проходит через верхнюю часть устройства.

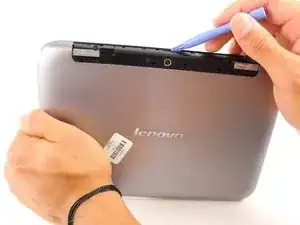

Засуньте пластиковый инструмент для открытия в это углубление, под середину крышки, как показано.

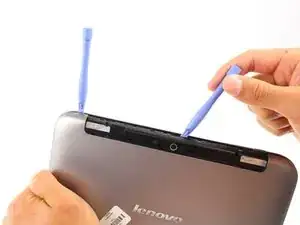

Подденьте и вытолкните крышку, чтобы снять ее.
Шаг 2

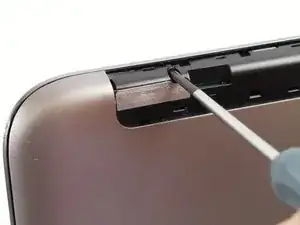

Снимите следующие два винта:
Винты Phillips M3.0 x 3.0 мм #00 (черные)
Шаг 3
Подденьте передние и задние части, используя пластиковый инструмент для открытия.
Может потребоваться немного силы, чтобы разделить передние и задние части устройства.

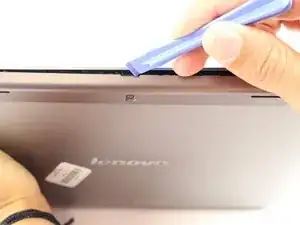

Вставьте пластиковый инструмент в один из углов.
Поместите другой пластиковый инструмент в зазор и переместите его в противоположный угол, как показано.

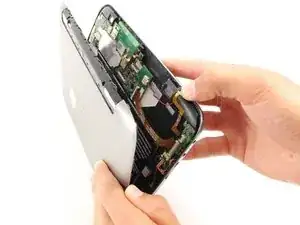

Оттяните заднюю крышку вверх и назад, чтобы отделить ее от передней части устройства.
Шаг 4
Выдвиньте шлейф задней камеры из системной платы.
Поднимите черный пластиковый замок на системной плате для передней камеры и выдвиньте шлейф.
Теперь вы готовы снять передние и задние камеры.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
