Замена вентилятора и радиатора Lenovo Horizon 2s

Планшеты

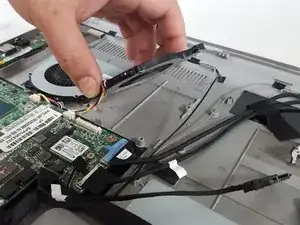

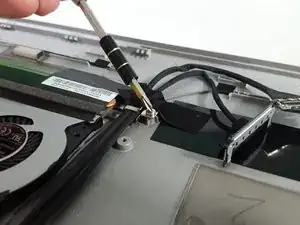

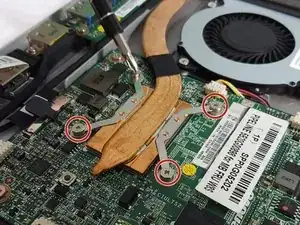

В этом руководстве приведены пошаговые инструкции по снятию задней панели и удалению вентилятора и радиатора с материнской платы.

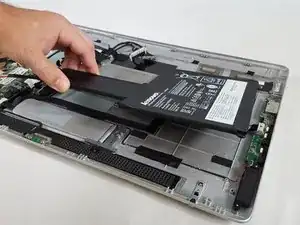

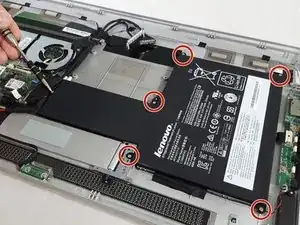

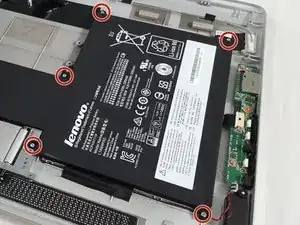

Также показано, как снять аккумулятор и жёсткий диск для облегчения доступа к вентилятору и радиатору.

Шаг 1

Переверните устройство так, чтобы задняя крышка была направлена вверх.

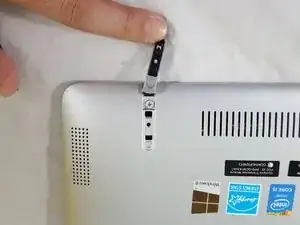

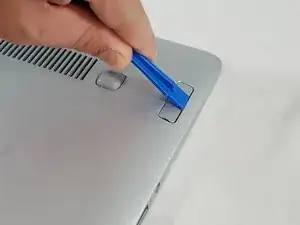

С помощью пластикового инструмента для поддевания аккуратно подденьте пластиковую деталь, показанную на изображении, пока она полностью не отделится от корпуса.

Шаг 2

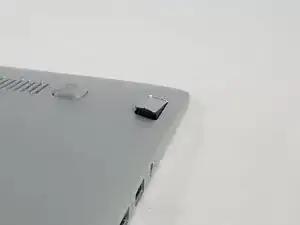

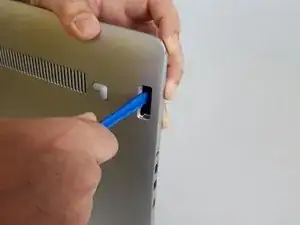

Пальцами аккуратно снимите резиновую заглушку с правой стороны задней панели.

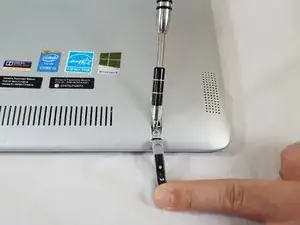

Отверткой Phillips #1 снимите винт, расположенный непосредственно под резиновой заглушкой.

Шаг 3

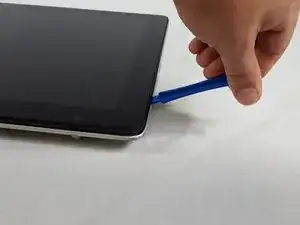

С помощью пластикового инструмента для поддевания сдвиньте экран устройства вперёд, пока он не отойдёт от задней крышки.

Шаг 4

С помощью пластикового инструмента аккуратно подденьте по периметру экрана, пока весь экран полностью не отделится от задней крышки.

Шаг 5

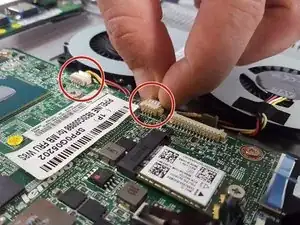

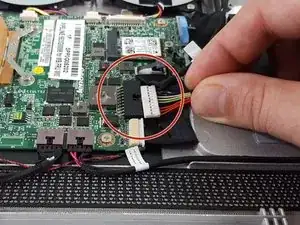

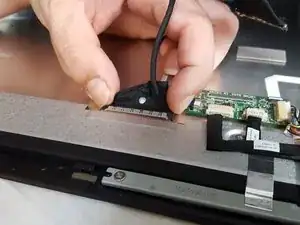

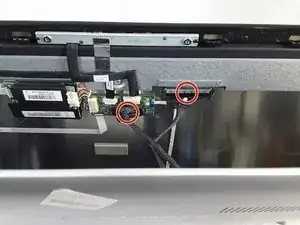

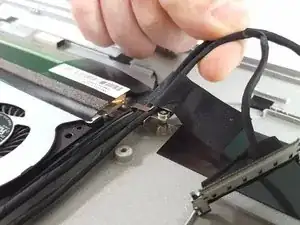

Перед окончательным отделением экрана от задней крышки аккуратно отсоедините два провода, подключённых к обеим сторонам устройства. Это позволит полностью отделить заднюю крышку от экрана.

Шаг 6

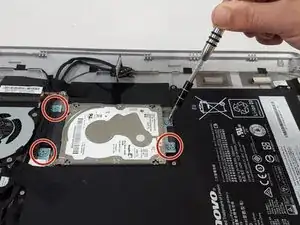

Отвёрткой Phillips #1 аккуратно выкрутите четыре винта M2×6 мм, отмеченные на изображении.

Шаг 7

Теперь аккуратно поднимите жёсткий диск, который всё ещё прикреплён к креплению на задней крышке.

Шаг 8

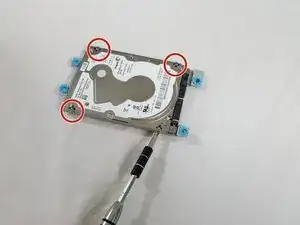

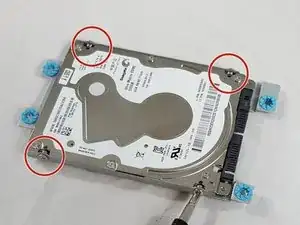

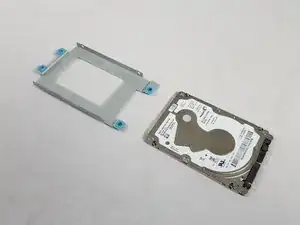

После отделения жёсткого диска от задней крышки необходимо отсоединить жёсткий диск от его крепления. Снова используйте отвертку Phillips #1 и аккуратно выкрутите четыре винта M2×6 мм, отмеченные на изображении.
