Замена платы ввода-вывода Lenovo IdeaTab A2109

Посмотрите на заднюю панель планшета и найдите динамики в верхней части задней крышки.

На пластиковой крышке имеется небольшое углубление, проходящее по верхнему краю устройства.

Вставьте пластиковую вскрывающую инструмент под середину крышки, как показано, затем потяните вверх — крышка снимется.

Извлеките карту SD, если она установлена.

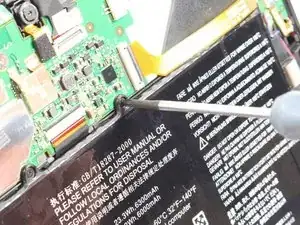

Выкрутите два чёрных винта Phillips #00 длиной 3 мм.

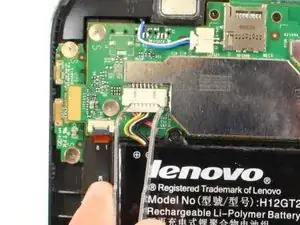

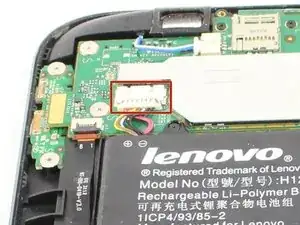

Отключите разъём питания аккумулятора, зажав его пинцетом и вынув из посадочного места.

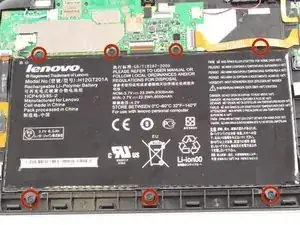

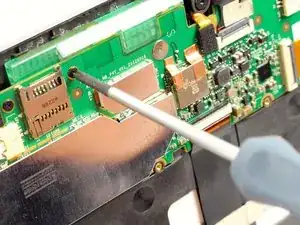

Выкрутите семь чёрных винтов Phillips #00 длиной 3 мм.

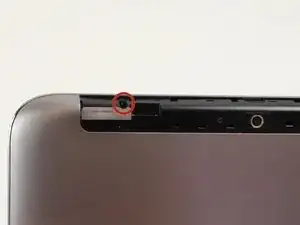

Винт в верхнем правом углу находится под жёлтой лентой. Поднимите ленту, не отключая её, и открутите винт.

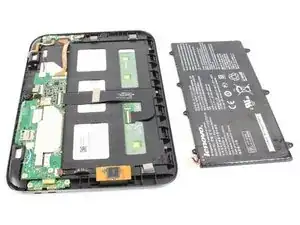

Теперь можно извлечь аккумулятор, чтобы заменить его или продолжить разборку устройства.

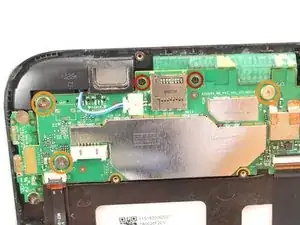

Выкрутите два чёрных винта Phillips #00 длиной 3 мм.

Выкрутите три серебристых винта Phillips #00 длиной 1,8 мм.

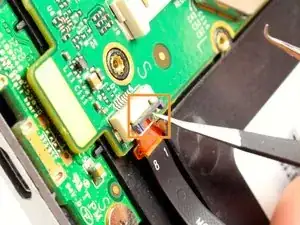

Используя пинцет, поднимите маленькие чёрные пластиковые фиксаторы на всех четырёх разъёмах.

Осторожно извлеките все открытые ленты.

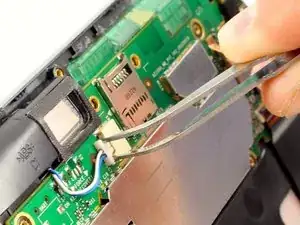

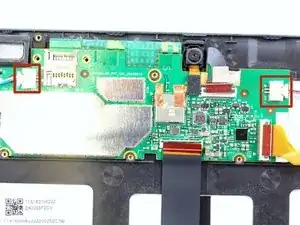

Отключите два разъёма динамиков, зажав их пинцетом и вынув из посадочного места на системной плате.

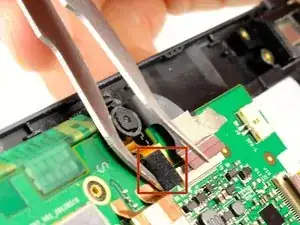

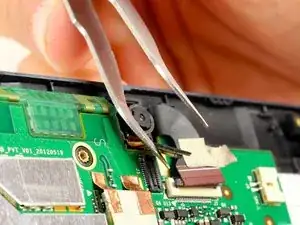

Отключите разъём камеры, подняв чёрный прямоугольный фиксатор пинцетом или ногтем.

Отключите разъём HDMI от системной платы.

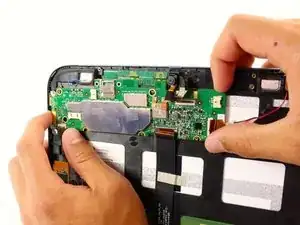

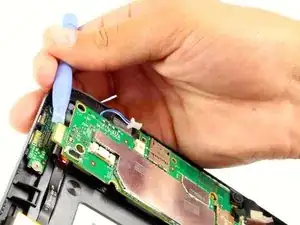

Используйте пластиковую вскрывающую инструмент, чтобы поддеть системную плату — вы услышите щелчок при её освобождении.

Выдвиньте системную плату из фиксатора посадочного места в верхнем правом углу.

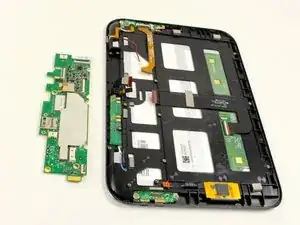

Медленно потяните плату в сторону от фиксатора, и она выйдет из посадочного места.

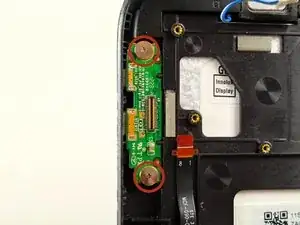

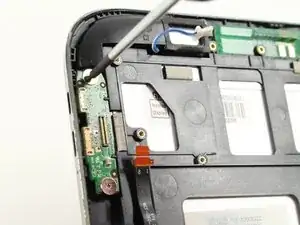

Выкрутите следующие два винта:

винты Phillips #00 M 5,3 x 1,75 мм (серебристые)

После извлечения винтов используйте пинцет, чтобы вынуть плату прямо наружу.
