Замена антенны WIFI/GPS Lenovo IdeaTab A2109

Посмотрите на тыльную сторону планшета и найдите динамики в верхней части задней крышки.

В пластиковой крышке по верхнему краю проходит более мелкое углубление.

Подденьте пластиковым инструментом для открытия середину крышки, как показано, затем поднимите — крышка отщёлкнется.

Извлеките карту SD, если она установлена.

Удалите два чёрных винта Phillips #00 длиной 3 мм.

Отключите разъём питания батареи, сжав разъём пинцетом и выдвинув его из посадочного гнезда.

Удалите семь чёрных винтов Phillips #00 длиной 3 мм.

Винт в правом верхнем углу находится под жёлтой лентой. Поднимите ленту, не отсоединяя её, и выкрутите винт.

Теперь можно извлечь батарею для её замены или для продолжения разборки устройства.

Удалите два чёрных винта Phillips #00 длиной 3 мм.

Удалите три серебристых винта Phillips #00 длиной 1,8 мм.

С помощью пинцета поднимите маленькие чёрные пластиковые фиксаторы на всех четырёх соединениях.

Аккуратно извлеките каждую освобождённую ленточную шлейф-ленту.

Отключите два разъёма динамиков, сжав их пинцетом и выдвинув из посадочных гнёзд на системной плате.

Используйте пинцет или ноготь, чтобы отключить камеру, поднимите чёрный прямоугольный разъём.

Отключите HDMI-разъём от системной платы.

Используйте пластиковый инструмент для открытия, чтобы поддеть системную плату — вы услышите щелчок, когда она освободится.

Выдвиньте системную плату из её направляющей в верхнем правом углу корпуса.

Тяните плату медленно от направляющей, и она полностью выйдет.

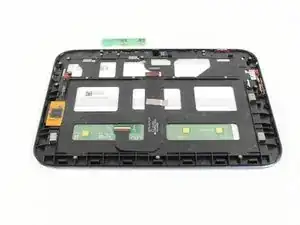

После снятия системной платы у вас появится доступ к антенне WIFI/GPS.

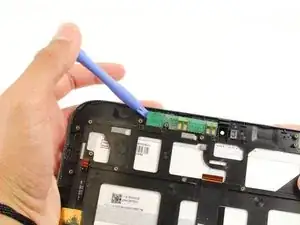

Вставьте синий инструмент для поддёвки в угол антенны. Медленно подденьте и перемещайте его по поверхности антенны.

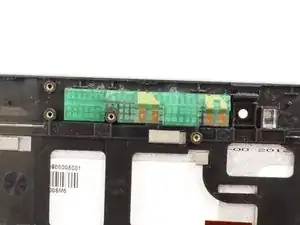

Антенна закреплена клеем, поэтому потребуется некоторое усилие и движение, чтобы отделить её.

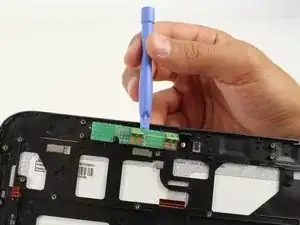

Антенна легко вынимается, когда полностью отслоится.
