Замена материнской платы Lenovo IdeaPad A1-07

С помощью синей пластиковой лопатки используйте переключатель блокировки экрана рядом с кнопкой громкости в качестве точки доступа, чтобы аккуратно поддеть заднюю крышку.

Подсуньте лопатку до тех пор, пока не услышите, как задняя крышка начинает отщелкиваться от корпуса устройства.

Проведите лопаткой вдоль всего устройства.

Когда крышка отойдет примерно наполовину, вы можете использовать большой палец, чтобы снять оставшуюся часть задней крышки.

С помощью крестовой отвертки №000 выкрутите все 18 винтов длиной 4 мм.

С помощью синей пластиковой лопатки аккуратно подденьте ею рамку между экраном и серой рамой, пока не почувствуете сопротивление.

Не прилагайте усилий, чтобы снять рамку, так как вы можете сломать зубцы, фиксирующие рамку на экране.

С помощью лопатки нажмите на зубцы по направлению к центру устройства и аккуратно снимите рамку.

Серая рамка все еще будет подключена к устройству парой проводов, идущих от материнской платы к динамику.

Динамик в серой рамке подключен к материнской плате через белый пластиковый коннектор.

Отсоедините динамик, разделив две половинки коннектора динамика.

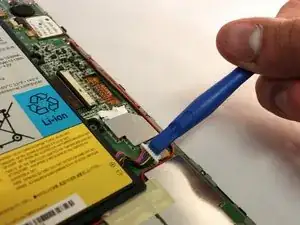

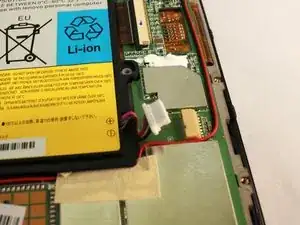

Используйте пластиковую лопатку, чтобы вытолкнуть белый коннектор батареи из разъема на материнской плате.

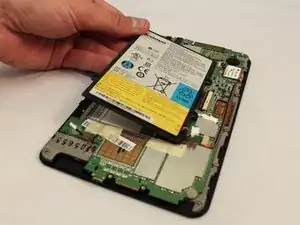

Извлеките аккумулятор из устройства.

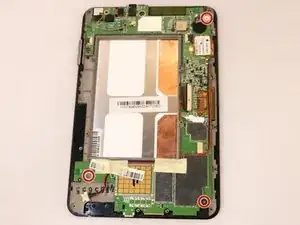

С помощью крестовой отвертки №000 удалите три винта длиной 3 мм, которые крепят материнскую плату к экрану.

Вам нужно будет отсоединить все коннекторы на материнской плате.

Найдите коннектор в центре материнской платы и отсоедините его.

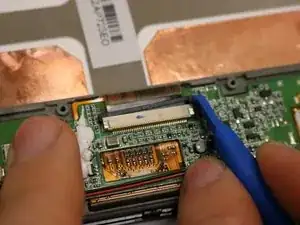

Используйте лопатку, чтобы сдвинуть маленький черный фиксатор, ослабляя давление на коричневый шлейф.

Извлеките коричневый шлейф из разъема с помощью края лопатки.

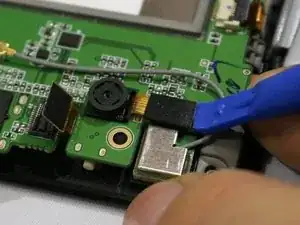

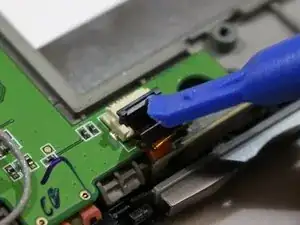

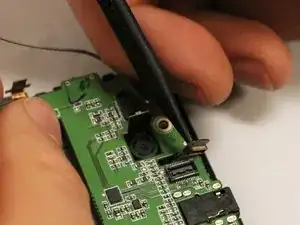

Отсоедините коннектор справа от задней камеры, используя пластиковую лопатку, чтобы поддеть и приподнять его.

Как только он выскочит из своего места, соединение будет разорвано.

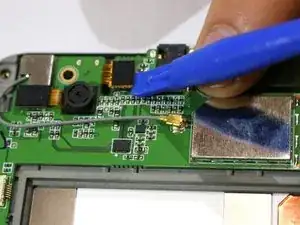

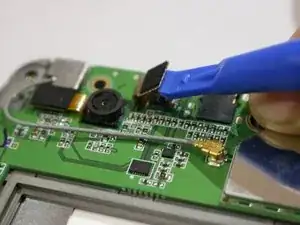

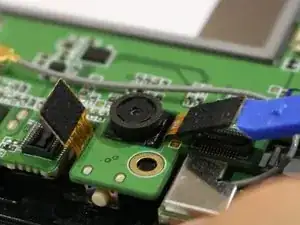

Используя тот же метод, что и для предыдущего коннектора, отсоедините аналогичный коннектор слева от задней камеры.

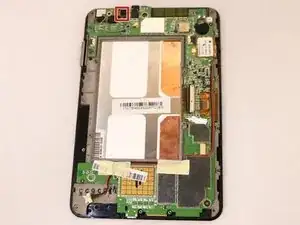

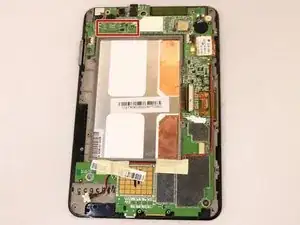

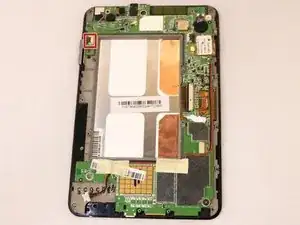

Третий коннектор расположен в верхнем левом углу материнской платы, прямо рядом с кнопкой громкости.

Используйте лопатку, чтобы поднять черный рычажок на коннекторе.

Извлеките коричневый шлейф из-под него с помощью лопатки.

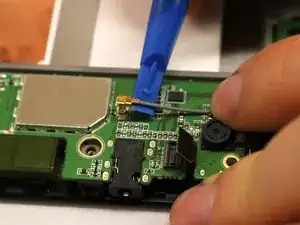

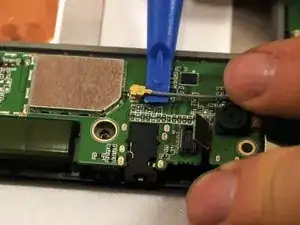

Последний коннектор представляет собой серый кабель с золотым наконечником, называемый коаксиальным кабелем. Он плотно защелкнут, и для его отсоединения может потребоваться небольшое усилие.

Отсоедините последний коннектор, подведя лопатку к основанию наконечника.

Поверните лопатку, чтобы аккуратно приподнять коаксиальный кабель.

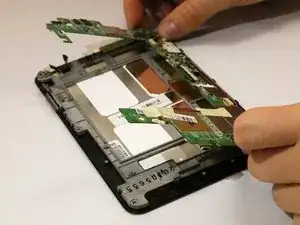

Приподнимите материнскую плату, проталкивая штекеры коннекторов обратно вниз через отверстия, из которых они выходят.

При ориентации камер сверху, справа от материнской платы все еще будет оставаться один шлейф, подключенный к экрану.

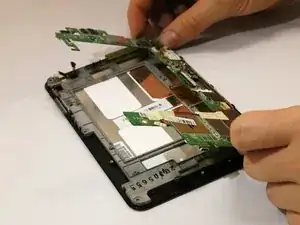

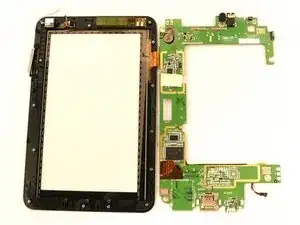

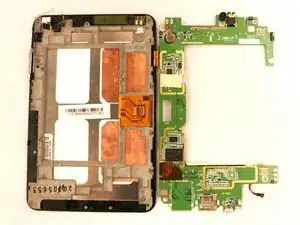

Приподнимите левую сторону материнской платы и переверните ее вправо, как страницу книги.

После того как все коннекторы будут протолкнуты, последним элементом, соединяющим материнскую плату с экраном, останется батарейка материнской платы.

С помощью черной лопатки аккуратно подденьте коннектор, потянув за основание батарейки.

Коннектор зафиксирован на металлической раме с помощью клея.

Теперь вы можете отделить экран от передней панели.

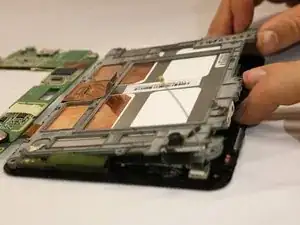

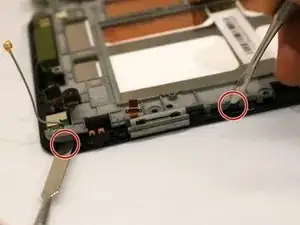

Перевернув устройство лицевой стороной вниз, потяните за верхнюю левую сторону металлической рамы, одновременно выталкивая пластиковый зубец с помощью двух лопаток.

Аккуратно приподнимайте, пока не почувствуете натяжение клея с правой стороны.

Как только почувствуете натяжение, проведите лопаткой вдоль правой стороны, чтобы удалить клей.

Обязательно ведите инструмент строго вниз вдоль стороны. Там находится тонкая медная пленка, которая может помяться, если лопатка войдет сбоку.

Материнская плата припаяна к черной рамке экрана с помощью оранжевой контактной площадки.

Теперь, когда экран снят, его также можно заменить.
