Замена материнской платы Lenovo Horizon 2s

Переверните устройство так, чтобы задняя крышка была вверх.

С помощью пластикового лопастного инструмента аккуратно подденьте пластиковую деталь, показанную на фотографии, пока она полностью не отделится от корпуса.

Пальцами аккуратно снимите резиновую заглушку с правой стороны задней крышки.

Отверткой Phillips №1 выкрутите винт, расположенный прямо под резиновой заглушкой.

Используя пластиковый лопастной инструмент, подайте дисплейный модуль устройства вперёд до отделения от задней крышки.

С помощью пластикового лопастного инструмента аккуратно подденьте по периметру экрана, пока он полностью не отделится от задней крышки.

Перед полным отделением экрана от задней крышки аккуратно отсоедините два провода, подключённых к обеим сторонам устройства. Это позволит полностью разделить заднюю крышку и экран.

Пальцами аккуратно и медленно отсоедините показанный здесь провод от материнской платы.

Отверткой Phillips №1 аккуратно выкрутите шесть винтов M2–6 мм, отмеченных на фотографии.

Аккуратно поднимите аккумулятор от задней крышки.

Найдите переплетённые чёрный и красный провода, которые соединяют два маленьких чёрных динамика с материнской платой, как показано на фото.

Отсоедините этот провод от материнской платы, аккуратно потянув его наружу.

Найдите динамики вдоль нижней части устройства.

Динамики закреплены двумя защёлками с каждой стороны. Аккуратно поднимите динамики, чтобы отсоединить их от планшета.

Наконец, найдите ленту, удерживающую провода динамиков в канавках устройства.

Снимите ленту, как показано, и ваши динамики полностью отсоединены от планшета.

Отверткой Phillips №1 аккуратно выкрутите четыре винта M2–6 мм, отмеченные на фотографии.

Теперь аккуратно поднимите жёсткий диск, который всё ещё прикреплён к держателю, от задней крышки.

После отделения жёсткого диска от задней крышки вам ещё нужно отсоединить жёсткий диск от его держателя. Снова, используя отвертку Phillips №1, аккуратно выкрутите четыре винта M2–6 мм, отмеченные на фотографии.

Теперь, когда винты сняты, аккуратно поднимите жёсткий диск из металлического держателя.

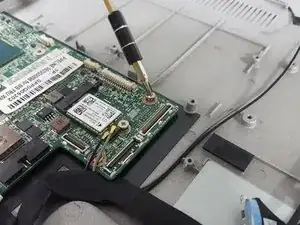

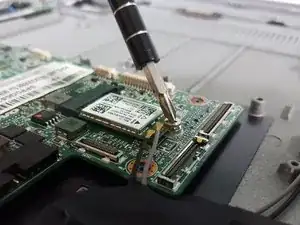

Отверткой Phillips №1 выкрутите винт M2–6 мм, фиксирующий сетевую карту.

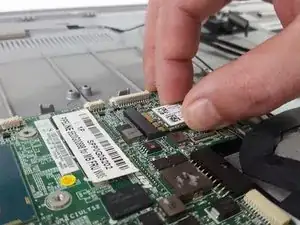

Осторожно выньте сетевую карту, сдвинув её из разъёма на материнской плате.

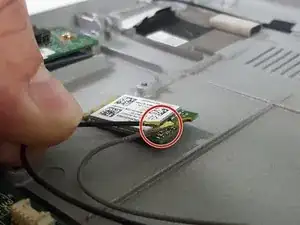

Аккуратно снимите провода, подключённые к сетевой карте, приложив лёгкое давление.

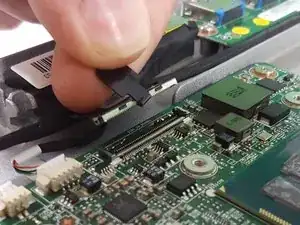

Снимите каждый из отмеченных разъёмов с материнской платы и отложите их в сторону.

Снимайте разъёмы лёгким нажатием, будьте осторожны, чтобы не повредить контакты.

Некоторые разъёмы имеют язычки, как показано на фото; потяните за эти язычки аккуратно, чтобы снять разъёмы.

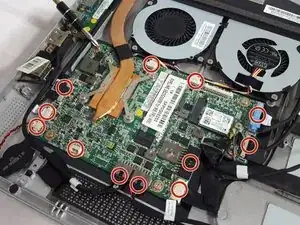

Отверткой Phillips №1 выкрутите винты M2–6 мм, фиксирующие материнскую плату в корпусе.

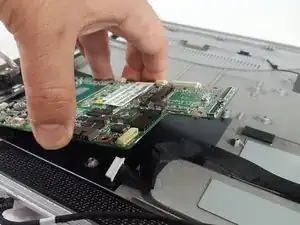

После того как все разъёмы и винты удалены, аккуратно поднимите материнскую плату из планшета.

Старайтесь прикасаться только к краям материнской платы, так как элементы схемы могут быть хрупкими.
