Замена динамиков Lenovo Horizon 2s
Используйте это руководство, чтобы заменить неисправные динамики в планшете с функцией двух устройств в одном.
В этом руководстве также приведены пошаговые инструкции по снятию задней панели, чтобы предотвратить повреждение внутренних компонентов.
Шаг 1
Поверните устройство задней крышкой вверх.
Пластиковой лопаткой осторожно подденьте пластиковую деталь, показанную на изображении, пока она полностью не отсоединится от корпуса.
Шаг 2
Аккуратно снимите резиновый чехол с правой стороны задней крышки, используя пальцы.
Открутите винт, находящийся прямо под резиновым чехлом, с помощью отвёртки с крестообразным шлицем №1.
Шаг 3
Пластиковой лопаткой аккуратно сдвиньте экран вперед, пока он не отделится от задней крышки.
Шаг 4
Пластиковой лопаткой аккуратно подденьте по периметру экран, пока он полностью не отделится от задней крышки.
Шаг 5
Перед полным отделением экрана от задней крышки аккуратно отключите два провода, подключённых к обеим сторонам устройства. Это позволит полностью отделить заднюю крышку от экрана.
Шаг 6

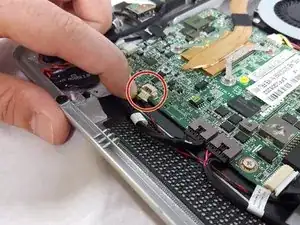

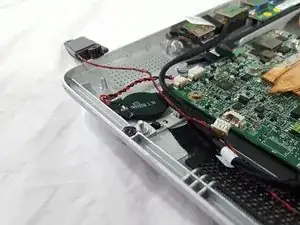

Найдите переплетённые чёрный и красный провода, соединяющие два небольших чёрных динамика и материнскую плату, как показано на изображении.
Отсоедините провод от материнской платы, аккуратно вытащив его.
Шаг 7

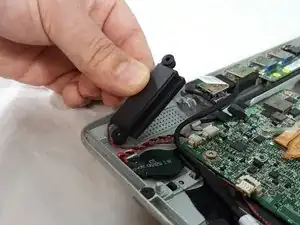

Найдите динамики в нижней части устройства.

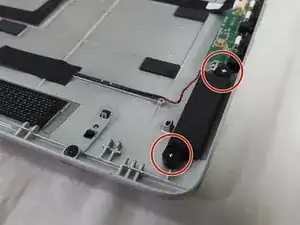

Динамики зафиксированы двумя выступами с каждой стороны. Аккуратно приподнимите динамики, чтобы отсоединить их от планшета.
Шаг 8

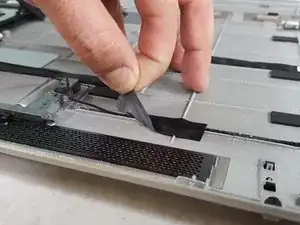

Наконец, найдите скотч, фиксирующий провода динамиков в пазах устройства.
Отклейте скотч, как показано на изображении, и динамики будут полностью отключены от планшета.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
