Замена динамиков Lenovo IdeaTab A2109

Посмотрите на заднюю часть планшета и найдите динамики в верхней части задней крышки.

В пластиковой крышке вдоль верхней кромки имеется небольшое углубление.

Подденьте пластиковым инструментом для вскрытия крышку в середине, как показано, затем поднимите — крышка отщелкнется.

Извлеките SD‑карту, если она установлена.

Удалите два чёрных винта Phillips #00 длиной 3 мм.

Отключите разъём питания батареи, сжав разъём пинцетом и вытащив его из посадочного места.

Удалите семь чёрных винтов Phillips #00 длиной 3 мм.

Винт в верхнем правом углу находится под жёлтой шлейф‑лентой. Поднимите ленту не отключая её и выкрутите винт.

Теперь вы можете извлечь батарею, чтобы заменить её или продолжить разборку устройства.

Удалите два чёрных винта Phillips #00 длиной 3 мм.

Удалите три серебристых винта Phillips #00 длиной 1.8 мм.

С помощью пинцета переверните вверх маленькие чёрные пластиковые защёлки на всех четырёх разъёмах.

Аккуратно извлеките выведенные шлейфы.

Отключите два разъёма динамиков, сжав их пинцетом и выдвинув из корпуса системной платы.

Используйте пинцет или ноготь, чтобы отключить подключение камеры, перевернув вверх чёрный прямоугольный разъём.

Отключите разъём HDMI от системной платы.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть системную плату — вы услышите щелчок, когда она отойдет.

Выдвиньте системную плату из её фиксатора в верхнем правом углу.

Медленно потяните плату от фиксатора, и она выйдет из посадочного места.

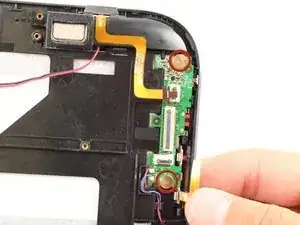

Удалите следующие два винта:

M 5.3 x 1.75 мм винты Phillips #00 (серебристые)

После извлечения винтов используйте пинцет, чтобы вытащить плату прямо наружу.

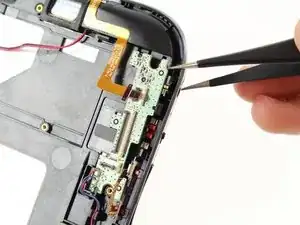

С помощью пинцета переверните вверх три маленькие пластиковые защёлки, прикреплённые к цифровой плате.

Затем вытяните открывшиеся шлейфы.

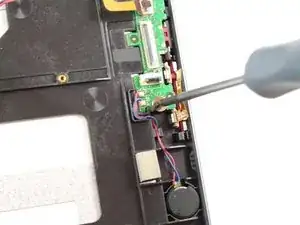

Удалите следующие два винта:

M5.3 x 1.75 мм винты Phillips #00 (серебристые)

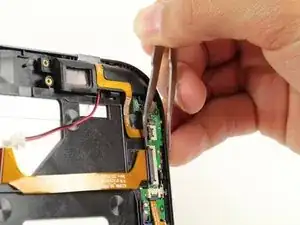

После выкручивания используйте пинцет, чтобы вытащить цифровую плату прямо наружу.

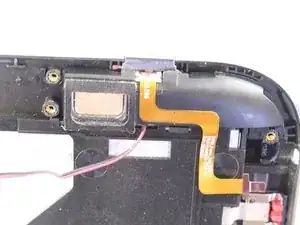

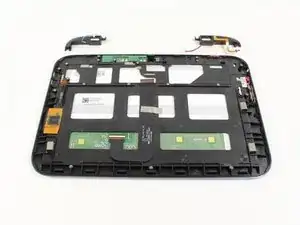

После снятия платы ввода/вывода и цифровой платы у вас появится доступ к динамикам.

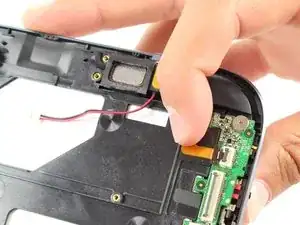

С помощью пинцета подденьте один край динамика и потяните вверх. Динамики отщёлкиваются достаточно легко.

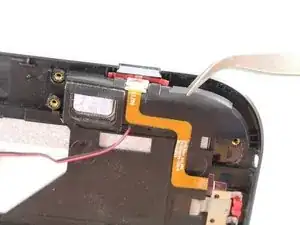

Повторите предыдущий шаг для другой стороны.
