Ремонт микроконтактора Micro USB на планшете Kurio (разъем для зарядки)

Перед началом убедитесь, что проблема именно в разъеме USB micro. Попробуйте другой USB-кабель или зарядное устройство. Посмотрите, можете ли вы обнаружить повреждения разъема, не открывая устройство. На фото это немного трудно увидеть, но этот разъем Micro USB повреждён: у него только четыре из пяти внутренних контактов.

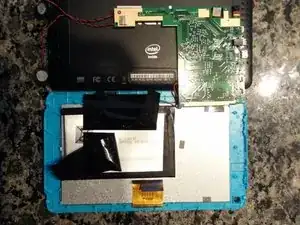

Удалите четыре винта, которые крепят заднюю крышку. Осторожно снимите заднюю крышку, стараясь не треснуть её и не согнуть экран или материнскую плату. Плоская отвертка может помочь в этой задаче.

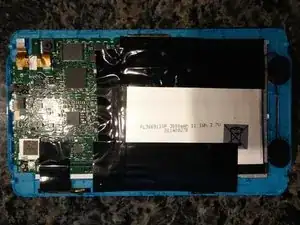

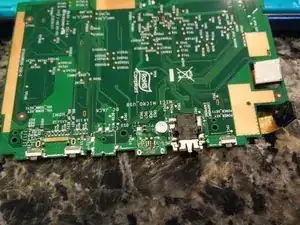

Открутите три серебряные винта, удерживающие материнскую плату на месте. Поднимите пластиковые фиксаторы, которые удерживают два шлейфа в их разъемах. Снимите любую изоленту, удерживающую кабели или материнскую плату. Затем переверните материнскую плату. Не отсоединяйте провода, ведущие к аккумулятору или антенне WiFi! Они припаяны к материнской плате.

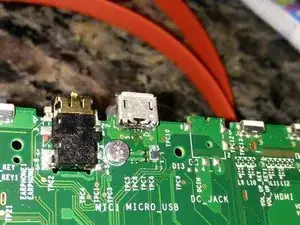

Удалите поврежденный микроконтактор Micro USB осторожно, не повредив материнскую плату или окружающие компоненты. Это сложно. Вам потребуется нагреть его паяльником и аккуратно отковырнуть от платы. Возможно, вам понадобится помощь, чтобы удерживать его плоскогубцами, пока вы нагреваете. Убедитесь, что вы нагреваете контакты, чтобы избежать отрыва дорожек от платы!

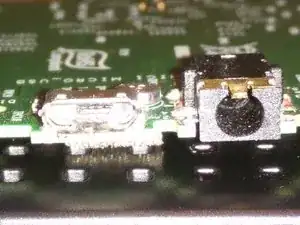

Присоедините новый микроконтактор Micro USB. Сначала полезно очистить область флюсом и удалить старый припой с дорожек. Вам нужно осторожно согнуть контакты нового разъема к плате, а также заранее подпаять их и дорожки платы. Вставьте его на место, затем прогрейте контакты разъема (не монтажные стойки), чтобы зафиксировать его.

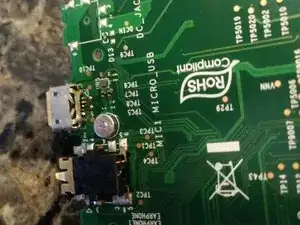

Используйте мультиметр или тестер на обрыв, чтобы убедиться, что дорожки не замкнуты и не коротки. Четыре из пяти контактов разъема ведут к ближайшим контрольным точкам на материнской плате (один контакт не подключен ни к чему). Если всё работает, используйте припой и強ую эпоксидную смолу, чтобы закрепить новый разъем на месте. Не допускайте попадания припоя или эпоксидной смолы внутрь разъема!
