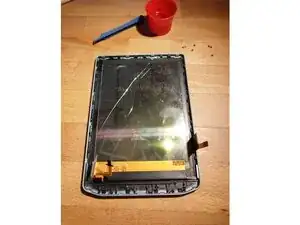

Замена экрана PocketBook Verse PB629
Шаг 1

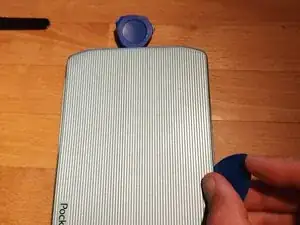

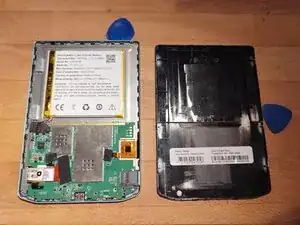

Откройте корпус с помощью лопаток или пластиковых карточек.
Требуется приложить усилие. Пытайтесь тянуть наружу, чтобы освободить защёлки. Начните с одной стороны и продвигайтесь по периметру, оставляя инструменты внутри.
Шаг 2

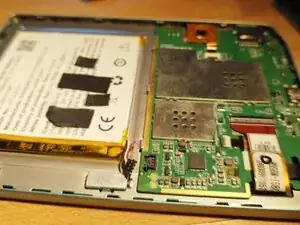

Снимите все крышки разъёмов.
Шаг 3

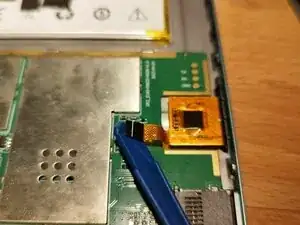

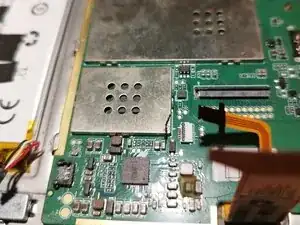

Поднимите разъём сверху.
Шаг 4

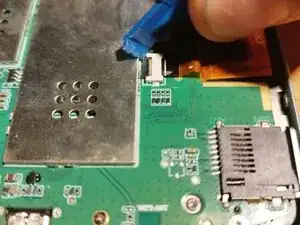

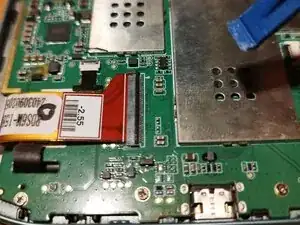

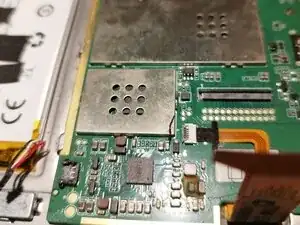

Откиньте чёрный переключатель вверх.
Извлеките гибкий кабель.
Шаг 5

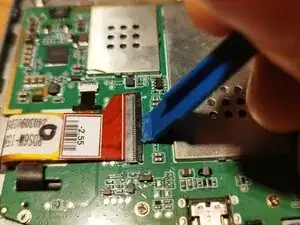

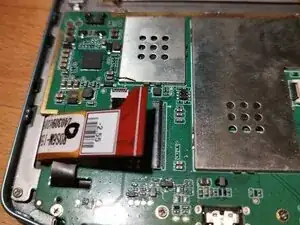

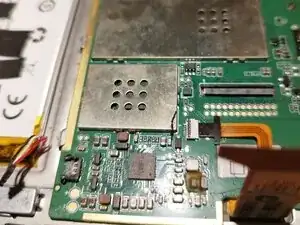

Откиньте чёрный переключатель вверх.
Извлеките гибкий кабель.
Шаг 6

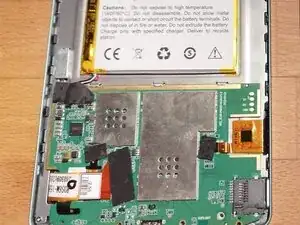

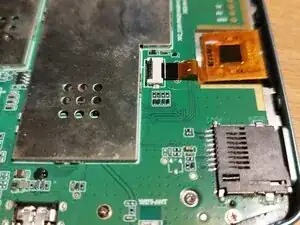

Откиньте чёрный переключатель.
Извлеките гибкий кабель.
Шаг 7

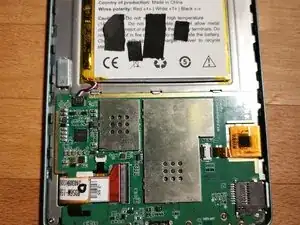

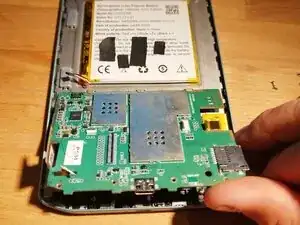

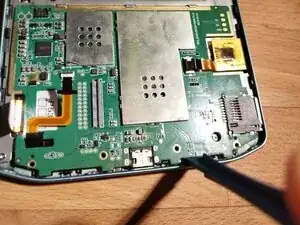

Выкрутите винты платы.
Извлеките плату, начиная снизу.
Осторожно вытяните гибкие кабели.
Шаг 8

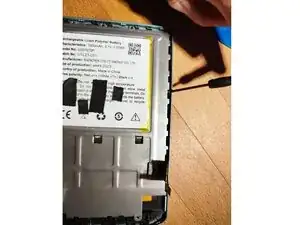

Выкрутите винты.
Шаг 9

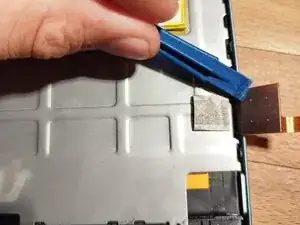

Отогните гибкий кабель в сторону, чтобы он не мешал на следующем шаге.
Шаг 10

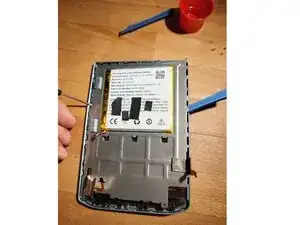

Откройте заднюю крышку, начав с одной стороны.
Используйте изопропиловый спирт, чтобы размягчить клей.

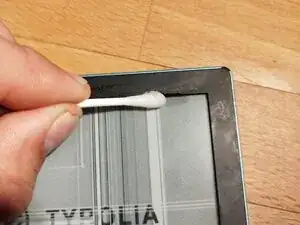

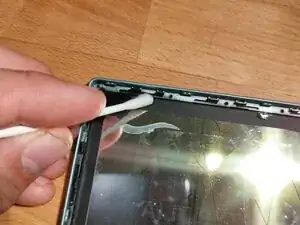

Нанесите спирт под экран с помощью ватных дисков.
Шаг 11
Используйте изопропиловый спирт, чтобы ослабить клей между экраном и рамой.

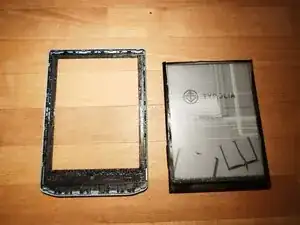

Нажмите с передней стороны, чтобы вытащить экран.
Шаг 12

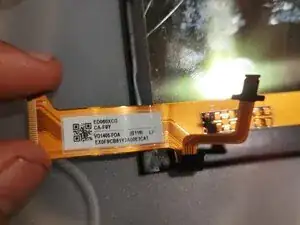

Подберите запасные части со следующими характеристиками:
Подходят для PocketBook Verse PB692
Экран ED060XCG, ED060XCH или аналогичный
Три гибких кабеля!!! (при наличии только двух не будет работать сенсор или подсветка)
Малый гибкий кабель справа для сенсорного экрана должен иметь маркировку FT6336U, так как другие протоколы работать не будут.
Завершение
Чтобы собрать устройство, выполните все шаги в обратном порядке.
Перевод руководства с ifixit.com
