Замена материнской платы Contixo V9
Следующие инструкции проведут Вас через процесс замены материнской платы Contixo V9. Перед началом руководства Вы можете выполнить диагностику устройства здесь, чтобы определить точную проблему. Замена материнской платы должна позволить устройству работать в нормальном режиме. Эта задача не требует специальных навыков, но пожалуйста, обратитесь к руководствам, указанным в шагах, если какой‑то из этапов покажется сложным. Наконец, будьте осторожны — некоторые детали могут быть хрупкими.
Шаг 1

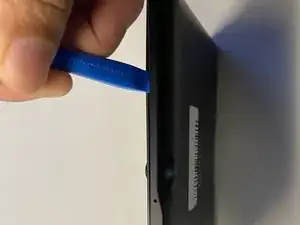

Найдите линию разделения между передней и задней частями устройства по наружному краю планшета.
Используйте пластиковый инструмент для вскрытия, чтобы разъединить корпус планшета, приподняв переднюю панель.
Шаг 2

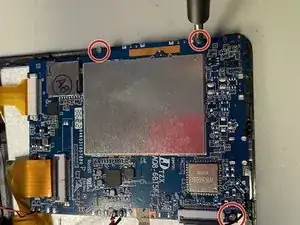

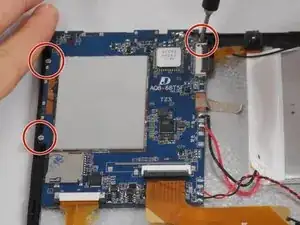

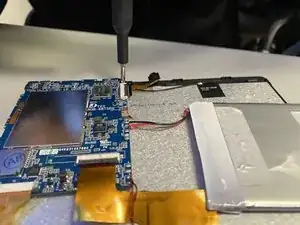

Удалите три винта по периметру материнской платы, выкручивая их крестовой отверткой Phillips #000.
Шаг 3

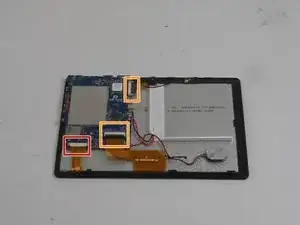

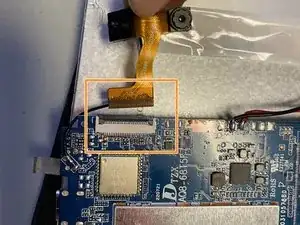

Найдите три золотистые ленты (шлейфа) по периметру материнской платы.

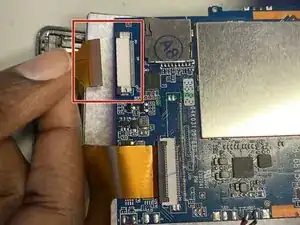

На разъёмах есть две тёмные защёлки; отведите каждую от кремового разъёма. После того как защёлки окажутся в открытом положении, извлеките золотистый шлейф.
Поднимите тёмную защёлку вверх и вытяните шлейф.
Не тяните кабели резко, иначе шлейф может порваться.
См. это руководство для дополнительной помощи по подключению и отключению кабелей.
Шаг 4

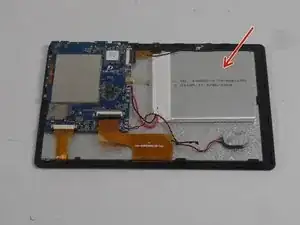

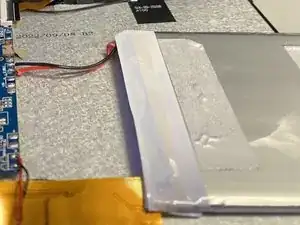

Найдите аккумулятор в открытом планшете.

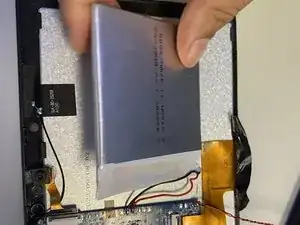

Используйте лопатку или один из синих инструментов iFixit, чтобы приподнять аккумулятор от основания планшета.
Возможно использовать руку, чтобы отодвинуть аккумулятор от основания планшета, но это не рекомендуется.
Шаг 5

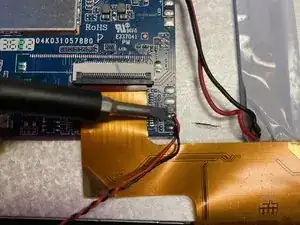

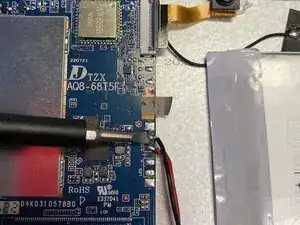

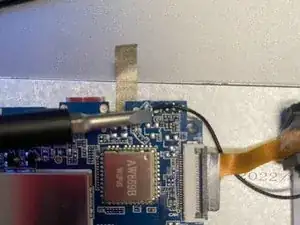

Отсоедините материнскую плату от аккумулятора, прикасаясь паяльным жалом к каждой из трёх точек подключения.
Проявляйте осторожность при выпаивании аккумулятора.
Инструмент, показанный на фотографиях, не является паяльным жалом — он приведён для ориентировки, где производить отсоединение.
См. это руководство для дополнительной помощи по пайке и выпаиванию соединений.
Шаг 6

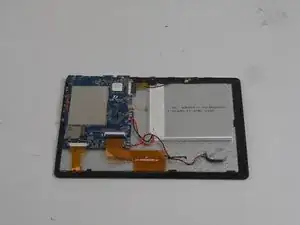

Снимите материнскую плату с основания устройства. Установите заменяемую плату.
Заключение
Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
