Замена дисплея Orbo Jr.

Используйте большие пальцы, чтобы аккуратно оттянуть силиконовый чехол от планшета, начиная с одного из углов. Как только первый угол отделится, остальные три угла должны легко слезть.

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть заднюю крышку планшета. Продвигайтесь по краям. Как только одна сторона откроется, вы сможете постепенно отщёлкнуть остальную часть корпуса и при необходимости использовать инструмент.

Действуйте медленно при отщёлкивании задней крышки, чтобы не треснуть корпус и не повредить экран.

Осторожно потяните кабели, присоединённые к динамику, чтобы снять его с задней крышки.

Динамик приклеен к задней крышке скотчем, при вытягивании проводов соблюдайте осторожность.

Отогните скотч, чтобы обнажить провода, присоединённые к аккумулятору.

Не пытайтесь полностью снять аккумулятор. Он всё ещё подключён к плате двумя проводами.

Используйте нейлоновую лопатку, чтобы приподнять аккумулятор с правой стороны устройства. Медленно удаляйте клей под аккумулятором.

Чтобы избежать повреждения устройства и аккумулятора, не пытайтесь снять аккумулятор, пока клей полностью не отделится.

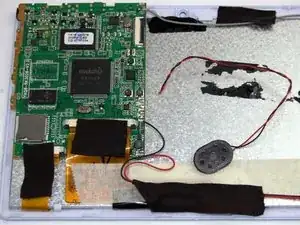

Отпаивайте провода аккумулятора от положительного и отрицательного контактов на плате. См. руководство iFixit Как паять и выпаивать соединения для помощи при пайке.

Положительный и отрицательный выводы аккумулятора.

Будьте осторожны, чтобы не касаться других компонентов на плате при работе паяльником.

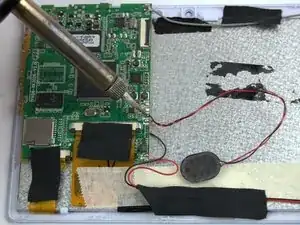

Отпаивайте положительные и отрицательные провода динамика от контактов на плате.

Положительный и отрицательный выводы динамика.

Будьте осторожны, чтобы не касаться других компонентов на плате при работе паяльником.

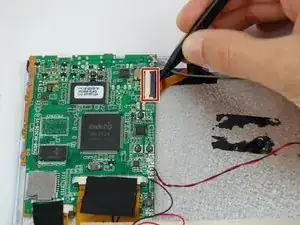

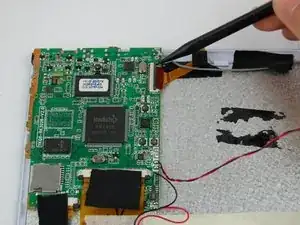

Используйте заострённый конец лопатки, чтобы перевернуть чёрную защёлку, соединяющую ленточный кабель камеры с платой.

Зажим ленточного кабеля камеры.

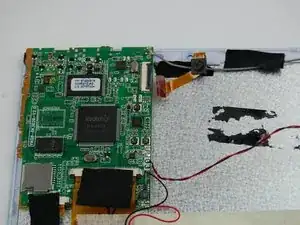

Лёгким движением тяните ленту, чтобы снять ленточный кабель камеры из защёлки.

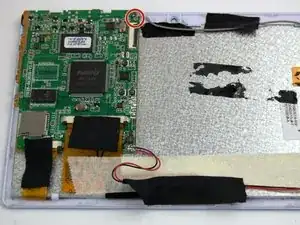

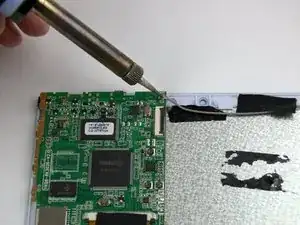

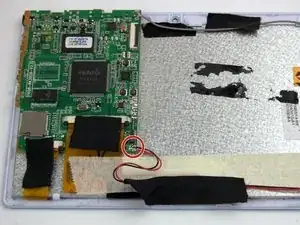

Отпаивайте антенну Wi‑Fi от контакта на плате.

Контакт WiFi

Будьте осторожны, чтобы не касаться других компонентов на плате при работе паяльником.

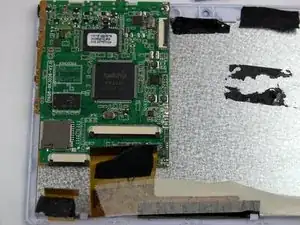

Отпаивайте провода дисплея от контакта на плате.

Провода дисплея

Будьте осторожны, чтобы не касаться других компонентов на плате при работе паяльником.

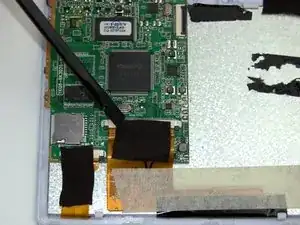

Используйте плоский конец лопатки, чтобы приподнять и снять чёрную ленту, закрывающую защёлку ленточного соединения.

Ленту следует снимать медленно.

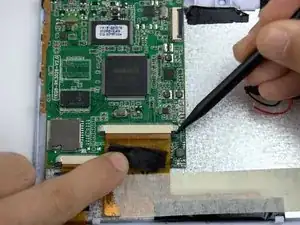

Используя тонкий конец лопатки, отведите назад чёрные защёлки по бокам правого ленточного разъёма.

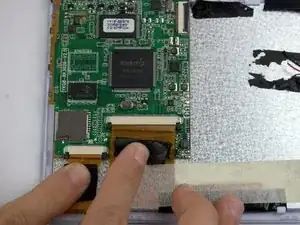

Осторожно тяните ленточные кабели, чтобы снять их с контактов на плате.

Повторите те же действия для левого ленточного разъёма.

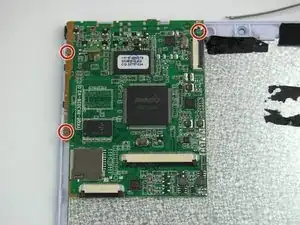

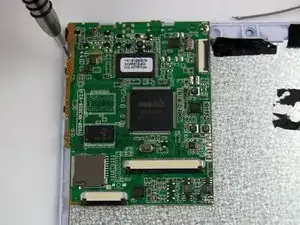

Снимите следующие винты Phillips #000, удерживающие плату.

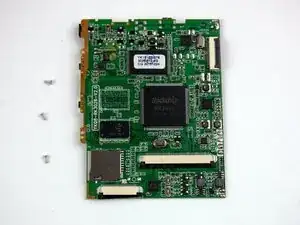

Три винта 3,0 мм

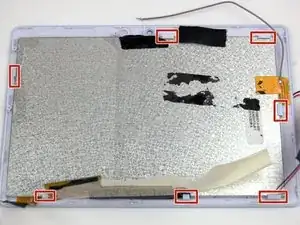

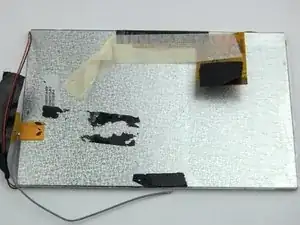

Вдоль кромки дисплея расположены 7 пластиковых защёлок, которые соединяют экран с передней частью корпуса.

Пластиковые защёлки

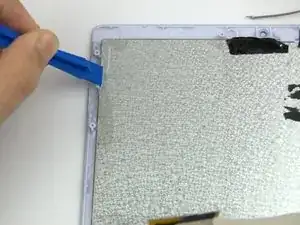

Используйте пластиковую лопатку, чтобы отделить защёлки от дисплея.

Будьте осторожны при поддевании дисплея, чтобы не повреждать защёлки и лицевую панель дисплея.
