Замена сенсорного экрана Chromo Noria

Вставьте пластиковую открывалку в зазор между передней и задней панелями.

Перемещайте открывалку по всему периметру устройства. По мере продвижения Вы должны увидеть, как панели расходятся.

Осторожно переверните устройство.

Отложите заднюю панель в сторону, чтобы получить доступ к внутренним компонентам устройства.

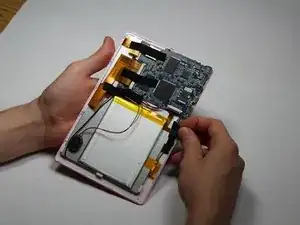

Поместите палец на конец ленты, ближайший к аккумулятору.

Отклейте ленту в направлении гибких кабелей, чтобы освободить провода аккумулятора.

Воспользовавшись лопаткой, приставьте инструмент к одному из краёв аккумулятора.

Будьте осторожны — не сгибайте и не повреждайте аккумулятор! Аккумуляторы содержат опасные вещества.

Перемещайте лопатку вдоль краёв аккумулятора, чтобы отсоединить его от планшета.

Паяльники сильно нагреваются! Будьте осторожны при обращении с ним. Если требуется инструкция по использованию, нажмите здесь.

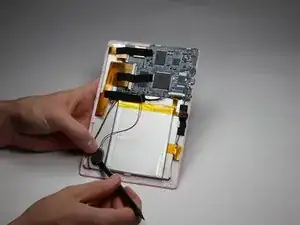

Пользуясь паяльником, отпаяйте оба провода аккумулятора. Провода аккумулятора расположены слева от гибкого кабеля камеры.

Извлеките аккумулятор.

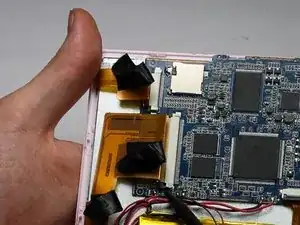

Осторожно отсоедините одну сторону чёрной ленты от платы.

Пользуясь маленькой пластиковой открывалкой, поднимите чёрный разъём, пока не послышится щелчок.

Теперь гибкий кабель можно извлечь.

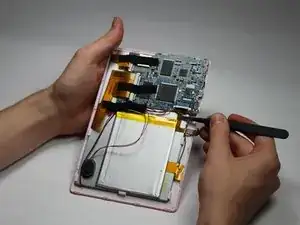

Используя пинцет, удерживайте гибкий кабель сразу под чёрным разъёмом.

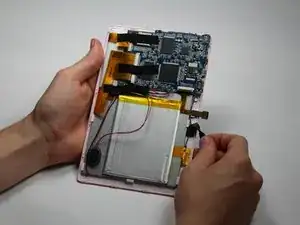

Аккуратно потяните гибкий кабель из разъёма, удерживая другую часть устройства второй рукой.

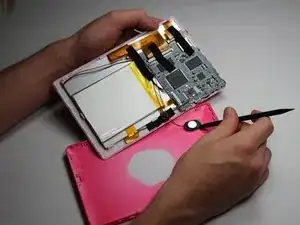

Воспользовавшись лопаткой, извлеките динамик из задней панели.

Пользуясь лопаткой, отсоедините динамик от задней стороны экрана.

Паяльники сильно нагреваются! Будьте осторожны при обращении с ним. Если требуется инструкция по использованию, нажмите здесь.

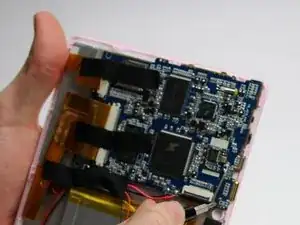

Пользуясь паяльником, отпаяйте оба провода от материнской платы.

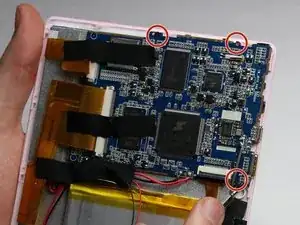

Пользуясь крестовой отвёрткой №00, выкрутите три трёхмиллиметровых винта, поворачивая отвёртку против часовой стрелки.

Удалите три куска ленты, фиксирующие провода.

Поместите лопатку на маленькие чёрные штырьки с обеих сторон гибких кабелей.

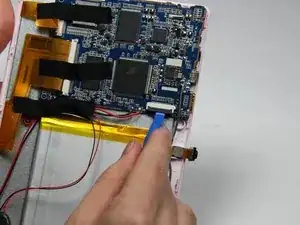

Осторожно надавите лопаткой в сторону задней части гибких кабелей, чтобы разблокировать их.

Извлеките гибкие кабели из разъёмов.

Паяльники сильно нагреваются! Будьте осторожны при обращении с ним. Если требуется инструкция по использованию, нажмите здесь.

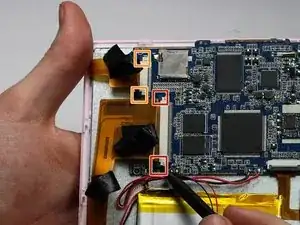

Отпаяйте восемь соединений.

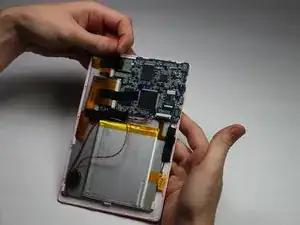

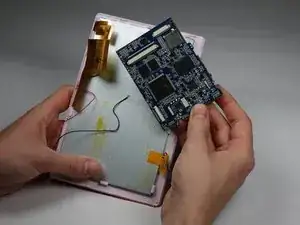

Поднимите материнскую плату, чтобы извлечь её.

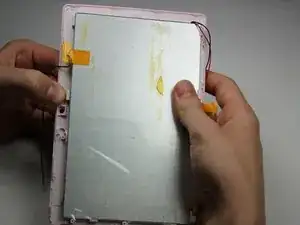

Примените усилие сверху к каждому из зажимов, удерживающих сенсорный экран к пластмассовому корпусу.

Не прилагайте слишком большое усилие — это может привести к повреждению устройства! Петли должны двигаться легко.

Перемещайтесь по устройству по часовой стрелке по мере продвижения.
