Замена разъема зарядного устройства NuVision TM800A510L

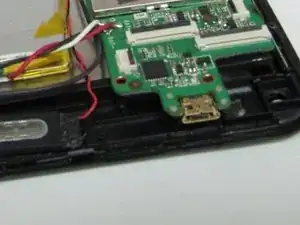

Ваше время будет разделено между снятием задней крышки устройства и распайкой. Разъем зарядного устройства фактически припаян к нижней части материнской платы. Чтобы получить к нему доступ, лучше всего снять материнскую плату с устройства.
Шаг 1

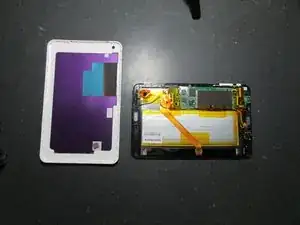

Используйте тепловую пушку для ослабления клея на нижней стороне задней крышки.
Используйте несколько лопаток, чтобы приподнять заднюю крышку устройства.
Рекомендую нагреть устройство до 'едва горячего для прикосновения', а затем поднимать стороны одну за другой.
Хотя вы можете использовать пластиковые или металлические лопатки, металлические лопатки могут поцарапать устройство. Также убедитесь, что не повредите кнопки питания и громкости при снятии крышки.
Шаг 2

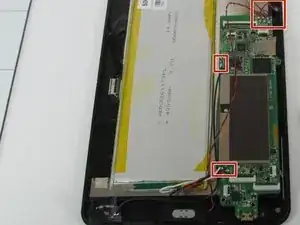

Открутите материнскую плату.
Шаг 3

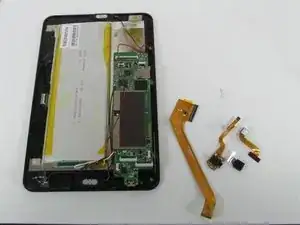

Убедитесь, что все шлейфы отключены.
Шаг 4
Отпаивайте материнскую плату — это облегчит доступ к разъему зарядного устройства без повреждения проводов.
Переверните материнскую плату и отпаивайте разъем зарядного устройства от материнской платы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
