Замена кнопок громкости iPad Mini 6

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и защитите себя во время ремонта, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты внахлест по поверхности дисплея, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальным шагам руководства как описано. Однако если стекло уже повреждено, оно, вероятно, продолжит трескаться в процессе работы, и может потребоваться металлический инструмент для поддевания, чтобы вынуть осколки стекла.

Надевайте защитные очки для защиты глаз и осторожничайте, чтобы не повредить ЖК-экран.

Полностью выключите устройство перед началом работы.

Приложите нагретый iOpener к нижнему краю устройства на 90 секунд, чтобы размягчить клей под ним.

Можно также использовать фен, тепловую пушку или горячую плиту, но следите, чтобы не перегреть устройство.

Пока клей размягчается, обратите внимание на следующее:

Области вверху и внизу экрана чувствительны к поддеванию.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить экран.

Вдоль левого края параллельно экрану расположена длинная плата.

Не вставляйте медиатор глубже 1,5 мм, чтобы не повредить плату.

Первые два изображения зеркальны для демонстрации.

Когда экран станет тёплым на ощупь, установите присоску на нижний край экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и корпусом.

Вставьте медиатор в зазор между корпусом и экраном.

Не вставляйте медиатор глубже 1,5 мм, чтобы не повредить плату.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Проведите медиатором вдоль нижнего края устройства в направлении к правому нижнему углу.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Приложите нагретый iOpener к правому краю устройства на 90 секунд, чтобы размягчить клей под ним.

Поверните медиатор вокруг правого нижнего угла устройства.

Повторите нагрев, прорезание и оставление медиаторов для оставшихся кромок устройства.

При работе рядом с фронтальной камерой не вставляйте медиатор глубже 1,5 мм, чтобы не повредить и не замазать камеру.

Если по краям всё ещё ощущается сопротивление, используйте медиатор, чтобы снова разрезать клей.

Не пытайтесь снять экран полностью — он всё ещё соединён с корпусом гибким кабелем.

Положив нижнюю часть устройства перед собой, потяните правый край экрана вверх и в направлении левого края устройства.

Установите экран вверх ногами и параллельно корпусу перед продолжением работы.

Не скручивайте экран и не отдаляйте его слишком далеко от корпуса, чтобы не повредить гибкий кабель.

Используйте отвертку Phillips #000, чтобы выкрутить пять винтов длиной 1,2 мм, закрепляющих рамку держателя к корпусу.

Используйте пинцет или пальцы, чтобы снять держатель кабеля дисплея с корпуса.

Используйте плоскую сторону лопатки, чтобы поддеть и отключить два нажимных разъёма кабеля дисплея, закреплённых в корпусе.

Снимите экран с корпуса.

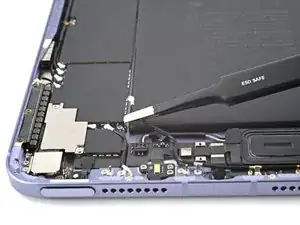

Плоской стороной лопатки подденьте и отключите нажимной разъём аккумулятора, закреплённый в корпусе.

Чтобы повторно присоединить такие же нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном совмещении контактов они могут погнуться, что приведёт к необратимому повреждению.

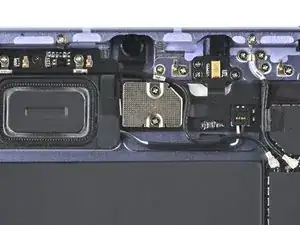

Используйте крестовую отвертку #000, чтобы выкрутить два винта 1,2 мм, крепящих экран защитной пластины передней камеры к каркасу.

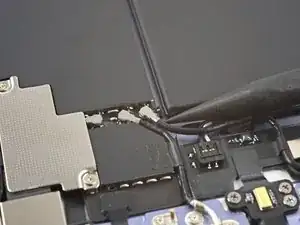

Используйте наконечник лопатки, чтобы поддеть и отсоединить коаксиальный кабель платы кнопок громкости.

При повторной сборке с их подключением может быть сложно. Удерживайте каждый разъем над его гнездом и прижимайте плоским концом лопатки. Разъем должен защёлкнуться на месте.

Используйте крестовую отвертку #000, чтобы выкрутить винт 1 мм, крепящий коаксиальный кабель платы кнопок громкости к каркасу.

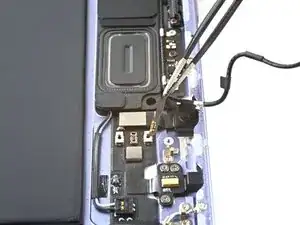

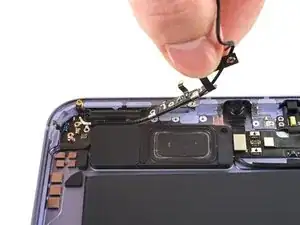

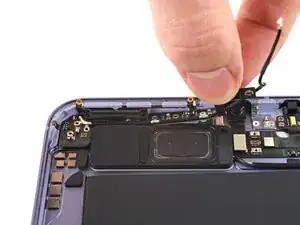

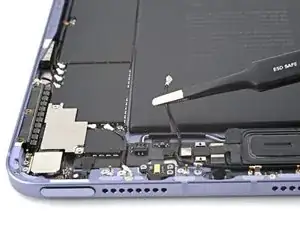

Используйте пинцет или пальцы, чтобы оттянуть коаксиальный кабель от каркаса, обязательно отделяя ленту, удерживающую его на месте.

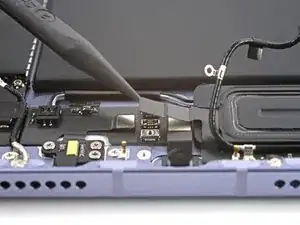

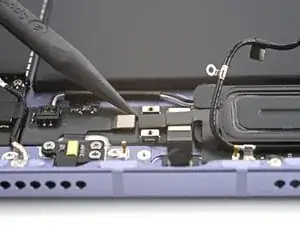

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъём платы кнопок громкости, закреплённый в каркасе.

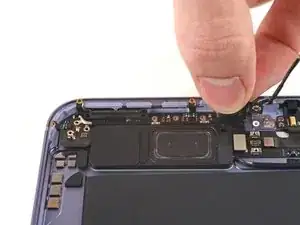

Используйте пинцет или пальцы, чтобы отслоить кабель платы кнопок громкости от верхнего динамика.

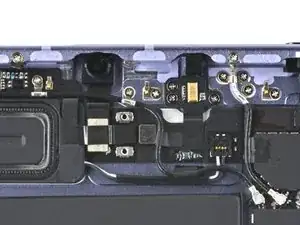

Используйте крестовую отвертку #000, чтобы выкрутить одиннадцать винтов, крепящих плату кнопок громкости к каркасу:

Один винт 2,1 мм

Шесть винтов 1,4 мм

Два винта 2,2 мм

Два винта 1,2 мм

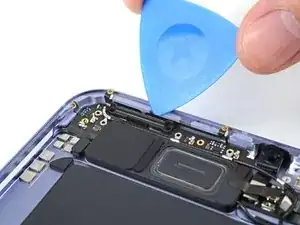

Используйте медиатор для вскрытия или лопатку, чтобы вытащить кронштейн кнопок громкости из его пластиковых защёлок.

Плата кнопок громкости слабо приклеена к каркасу.

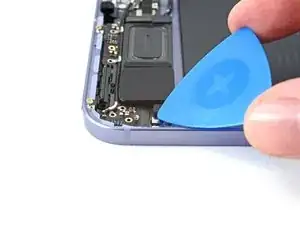

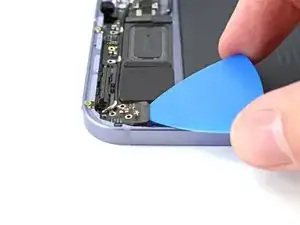

Вставьте медиатор между платой кнопок громкости и каркасом.

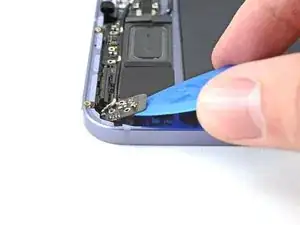

Проводите резание, одновременно поддевая медиатором, чтобы отделить клей.

Осторожно от peel плату кнопок громкости от каркаса, чтобы полностью отделить клей.

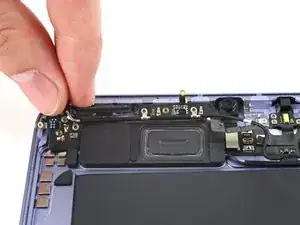

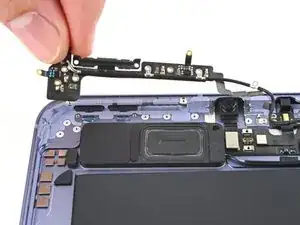

Используйте пальцы, чтобы снять плату кнопок громкости.

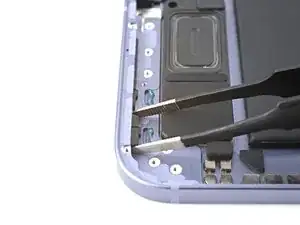

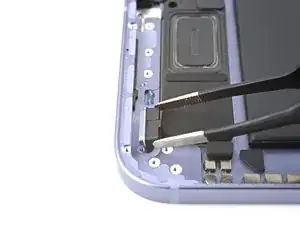

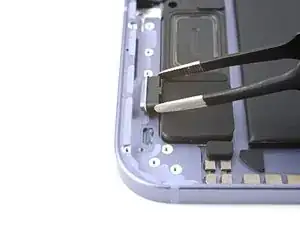

Используйте пинцет или пальцы, чтобы извлечь кнопки громкости из их посадочных мест в каркасе.
