Замена блока динамиков iPad mini 6

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая панель не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и вам может потребоваться металлический инструмент для поддевания, чтобы вынуть стекло.

Надевайте защитные очки, чтобы защитить глаза, и аккуратно обращайтесь с ЖК-экраном, чтобы не повредить его.

Полностью выключите устройство перед началом работы.

Приложите нагретый iOpener к нижнему краю устройства на 90 секунд, чтобы ослабить клей под ним.

Можно также использовать фен, термофен или нагревательную пластину, но следите, чтобы не перегреть устройство.

Пока клей размягчается, обратите внимание на следующее:

Области вверху и внизу экрана чувствительны к поддеванию.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить экран.

К экрану прикреплена длинная плата, которая идёт параллельно левому краю.

Не вставляйте медиатор глубже 1.5 мм, чтобы не повредить плату.

Первые два изображения зеркально отображены для демонстрации.

Когда экран станет тёплым на ощупь, установите присоску у нижнего края экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор в зазор между рамкой и экраном.

Не вставляйте медиатор глубже 1.5 мм, чтобы не повредить плату.

Оставьте медиатор на месте, чтобы клей не склеился вновь.

Проведите медиатором вдоль нижнего края устройства в направлении к нижнему правому углу.

Оставьте медиатор, чтобы клей не склеился вновь.

Приложите нагретый iOpener к правому краю устройства на 90 секунд, чтобы ослабить клей под ним.

Поверните медиатор вокруг нижнего правого угла устройства.

Повторите нагрев, разрезание клея и оставление медиаторов для остальных краёв устройства.

При разрезании возле фронтальной камеры не вставляйте медиатор глубже 1.5 мм, чтобы не повредить и не размазать камеру.

Если по-прежнему ощущается сопротивление по краям экрана, используйте медиатор, чтобы ещё раз перерезать клей.

Не пытайтесь пока полностью снять экран; он всё ещё соединён с рамкой гибким кабелем.

Поставив нижнюю часть устройства к себе, потяните правый край экрана вверх и влево в сторону левого края устройства.

Уложите экран вверх ногами и параллельно рамке перед продолжением работы.

Не выкручивайте экран и не отдаляйте его слишком далеко от рамки, чтобы не повредить гибкий кабель.

Используйте отвертку Phillips #000, чтобы удалить пять винтов длиной 1.2 мм, крепящих крепление рамки к рамке корпуса.

С помощью пинцета или пальцев снимите крепление кабеля дисплея с рамки.

Используйте плоский конец лопатки, чтобы приподнять и отключить два нажимных разъёма кабеля дисплея, закреплённых на рамке.

Снимите экран с рамки.

Плоским концом лопатки приподнимите и отключите нажимной разъём батареи, закреплённый на рамке.

Чтобы вновь прикрепить такие нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если разъём misalignирован, контакты могут погнуться, что приведёт к необратимому повреждению.

Если вы заменяете конкретный динамик, используйте ссылки ниже, чтобы перейти к соответствующим шагам:

Верхний динамик

Нижний динамик

Следующие 11 шагов показывают, как снять верхний динамик.

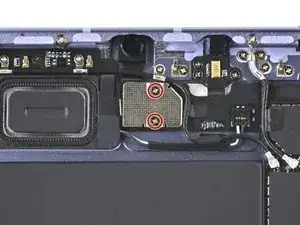

Используйте отвертку Phillips #000, чтобы выкрутить два винта 1,2 мм, фиксирующие защиту передней камеры к рамке.

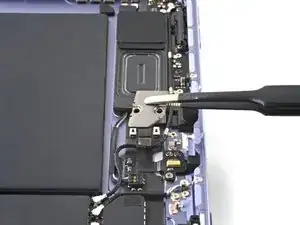

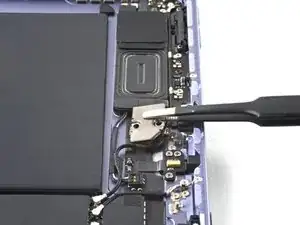

Используйте пинцет или пальцы, чтобы снять защиту передней камеры.

Используйте лопатку, чтобы приподнять и отсоединить пресс-коннектор платы кнопки регулировки громкости, закреплённый на рамке.

Используйте пинцет или пальцы, чтобы отогнуть кабель платы кнопки громкости от верхнего динамика.

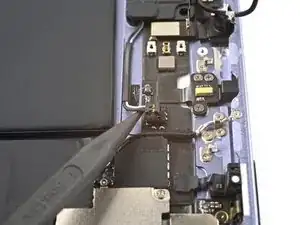

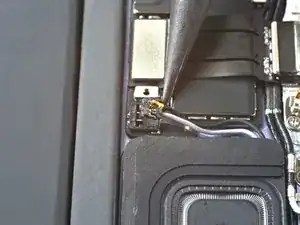

Используйте острый конец лопатки, чтобы приподнять и отсоединить кабель верхнего динамика.

Будьте очень осторожны при выполнении этого шага; прикладывайте равную силу к обоим проводам, чтобы избежать повреждения разъёма.

Кабель верхнего динамика слегка приклеен к рамке.

Осторожно отодвиньте кабель, чтобы отделить его от рамки.

Приложите нагретый iOpener к верхнему левому краю устройства на 90 секунд, чтобы ослабить клей верхнего динамика.

Пока клей размягчается, обратите внимание на следующее:

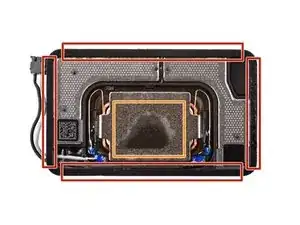

Клей расположен по периметру динамика.

Вставьте медиатор на 2 мм, чтобы отделить этот клей.

Клей также находится в центре динамика.

Вставьте медиатор на 7 мм, чтобы отделить этот клей.

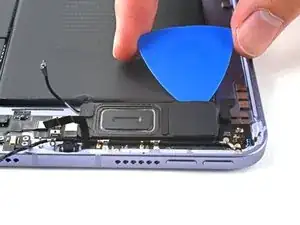

Вставьте медиатор между верхним динамиком и рамкой.

Вставьте медиатор как минимум на 7 мм, чтобы отделить центральный клей.

Проведите лезвием по периметру верхнего динамика, чтобы отделить клей.

На этом этапе периметр динамика должен быть отделён от рамки. Если по краям динамика всё ещё чувствуется сопротивление, используйте медиатор, чтобы снова перерезать клей.

Подденьте медиатором, чтобы полностью отделить верхний динамик от рамки.

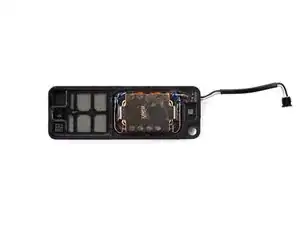

Снимите верхний динамик.

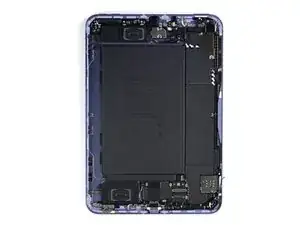

Следующие шесть шагов показывают, как снять нижний динамик.

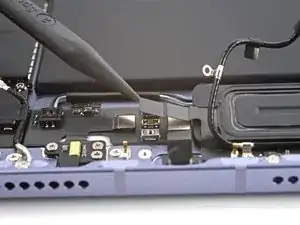

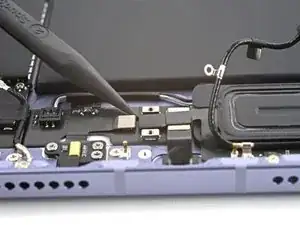

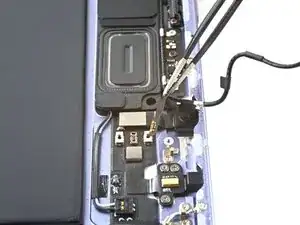

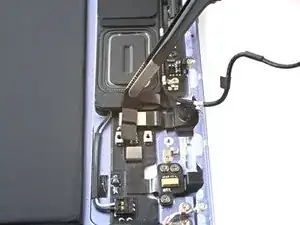

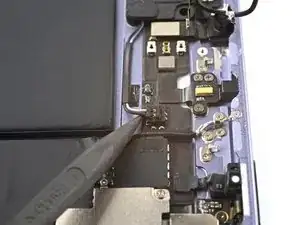

Используйте острый конец лопатки, чтобы приподнять и отсоединить кабель нижнего динамика.

Будьте очень осторожны при выполнении этого шага; прикладывайте равную силу к обоим проводам, чтобы избежать повреждения разъёма.

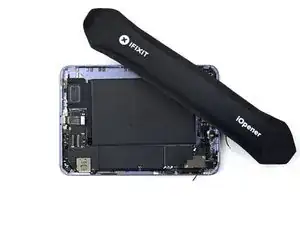

Приложите нагретый iOpener к нижнему левому краю устройства, чтобы ослабить клей нижнего динамика.

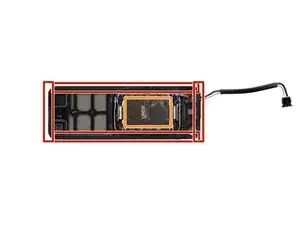

Пока клей размягчается, обратите внимание на следующее:

Клей расположен по периметру динамика.

Вставьте медиатор на 2 мм, чтобы отделить этот клей.

Клей также находится в центре динамика.

Вставьте медиатор на 9 мм, чтобы отделить этот клей.

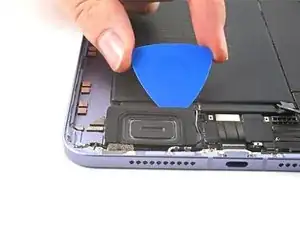

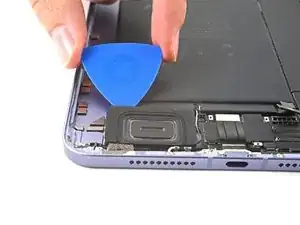

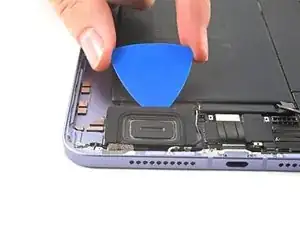

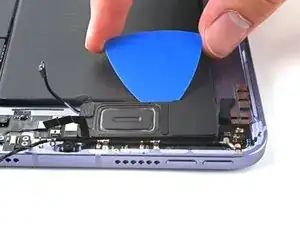

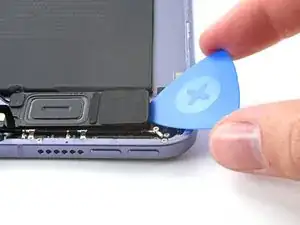

Вставьте медиатор между нижним динамиком и рамкой.

Вставьте медиатор как минимум на 9 мм, чтобы отделить центральный клей.

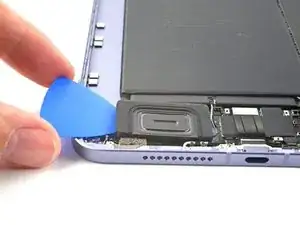

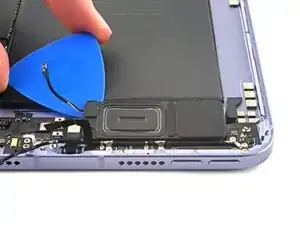

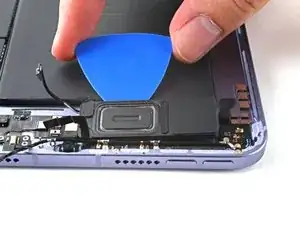

Проведите лезвием по периметру нижнего динамика, чтобы отделить клей.

На этом этапе периметр динамика должен быть отделён от рамки. Если по краям динамика всё ещё чувствуется сопротивление, используйте медиатор, чтобы снова перерезать клей.

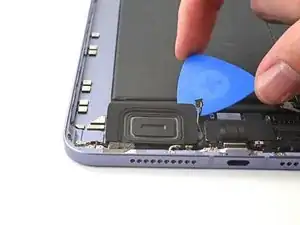

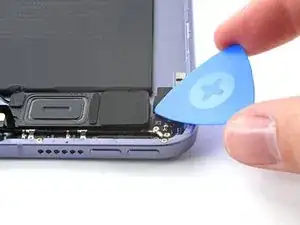

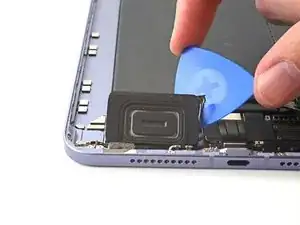

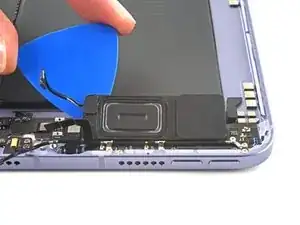

Подденьте медиатором, чтобы полностью отделить нижний динамик от рамки.

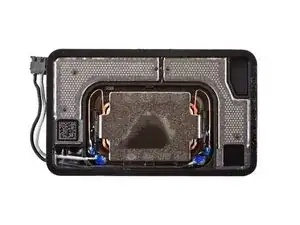

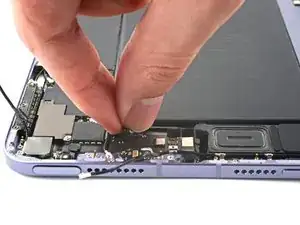

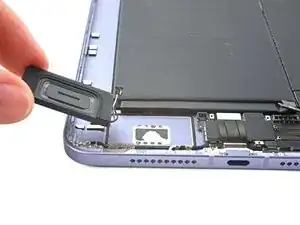

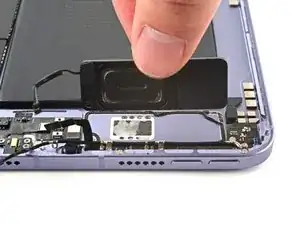

Снимите нижний динамик.
