Замена задней камеры iPad Mini 6

Если стекло дисплея треснуло, ограничьте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачного упаковочного скотча на дисплей iPad, пока вся лицевая панель не будет покрыта.

Это удержит осколки стекла на месте и придаст конструктивную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако после того как стекло треснет, оно, вероятно, будет продолжать трескаться в процессе работы, и вам может потребоваться металлический инструмент для поддевания, чтобы вынуть стекло.

Надевайте защитные очки, чтобы защитить глаза, и осторожно не повредите ЖК-экран.

Полностью выключите устройство перед началом работ.

Приложите нагретый iOpener к нижнему краю устройства на 90 секунд, чтобы ослабить клей под ним.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство.

Пока клей размягчается, обратите внимание на следующее:

Области вверху и внизу экрана чувствительны к поддеванию.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить экран.

По левому краю параллельно ему проходит длинная плата, прикреплённая к экрану.

Не вставляйте медиатор глубже 1.5 мм, чтобы не повредить плату.

Первые два изображения зеркальные для демонстрации.

Как только экран станет тёплым на ощупь, прикрепите присоску к нижнему краю экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамой.

Вставьте медиатор в зазор между рамой и экраном.

Не вставляйте медиатор глубже 1.5 мм, чтобы не повредить плату.

Оставьте медиатор на месте, чтобы клей не склеился заново.

Проведите медиатор вдоль нижнего края устройства в направлении нижнего правого угла.

Оставьте медиатор, чтобы клей не склеился заново.

Приложите нагретый iOpener к правому краю устройства на 90 секунд, чтобы ослабить клей под ним.

Поверните медиатор вокруг нижнего правого угла устройства.

Повторите нагрев, разрезание клея и оставление медиаторов на остальных краях устройства.

Когда вы режете около фронтальной камеры, не вставляйте медиатор глубже 1.5 мм, чтобы не повредить или не размазать камеру.

Если по-прежнему есть сопротивление по краям экрана, используйте медиатор, чтобы снова перерезать клей.

Не пытайтесь полностью снять экран — он всё ещё соединён с рамой гибким кабелем.

С нижней частью устройства, обращённой к вам, потяните правый край экрана вверх и влево по направлению к левому краю устройства.

Положите экран вверх ногами и параллельно раме перед продолжением работы.

Не скручивайте экран и не отодвигайте его слишком далеко от рамы, чтобы не повредить гибкий кабель.

Используйте отвёртку Phillips #000, чтобы выкрутить пять винтов длиной 1.2 мм, крепящих рамочный кронштейн к раме.

С помощью пинцета или пальцев снимите крепление кабеля дисплея с рамы.

Используйте плоский конец лопатки, чтобы поддеть и отключить два контактных соединителя кабеля дисплея, закреплённых на раме.

Снимите экран с рамы.

Плоским концом лопатки подденьте и отключите контактный разъём батареи, закреплённый на раме.

Чтобы снова присоединить такие контактные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посредине. При неправильном выравнивании контактов штыри могут погнуться и привести к необратимому повреждению.

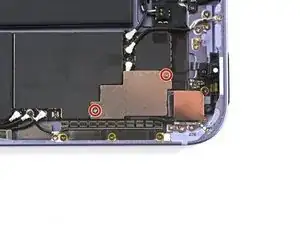

Используйте отвертку Phillips #000, чтобы выкрутить два винта 1.2 мм, крепящие задний щиток камеры к корпусу.

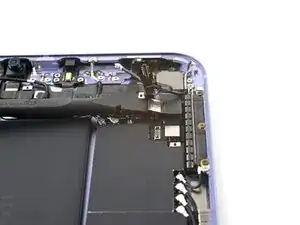

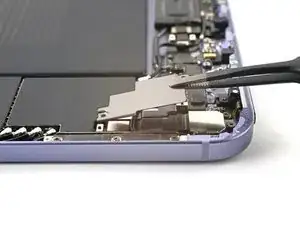

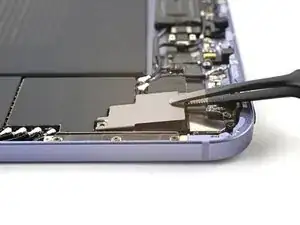

Используйте пинцет или пальцы, чтобы снять задний щиток камеры.

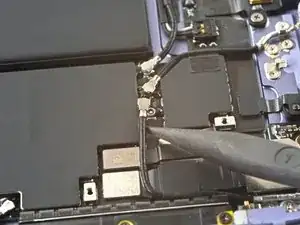

Используйте наконечник лопатки, чтобы приподнять и отключить коаксиальный кабель антенны.

При сборке эти разъёмы могут быть трудными для повторного подключения. Удерживайте каждый разъём над его гнездом и нажмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

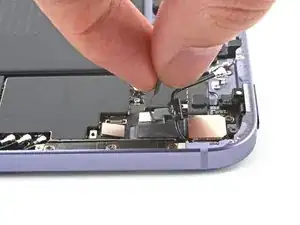

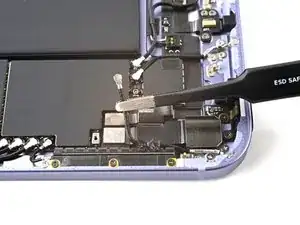

Используйте пинцет или пальцы, чтобы оттянуть коаксиальный кабель от корпуса, при этом отделяя ленту, удерживающую его на месте.

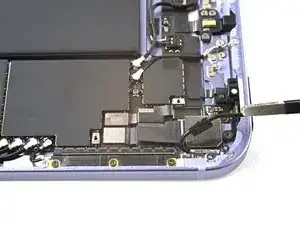

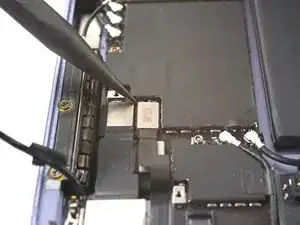

Используйте наконечник лопатки, чтобы приподнять и отключить нажимной разъём платы кнопки питания.

Кабель платы кнопки питания слабо приклеен к нажимному разъёму задней камеры.

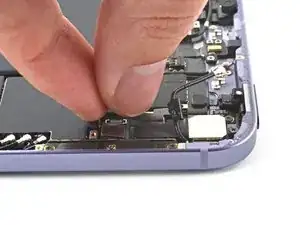

Осторожно отлепите кабель платы кнопки питания, чтобы отделить его от нажимного разъёма задней камеры.

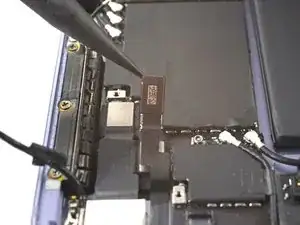

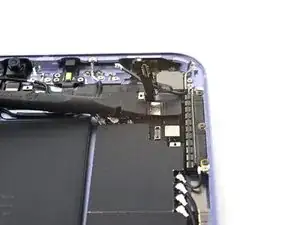

Используйте лопатку, чтобы приподнять и отключить нажимной разъём задней камеры.

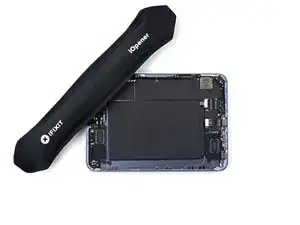

Приложите разогретый iOpener к верхнему правому краю устройства на 1–2 минуты, чтобы ослабить клей под задней камерой.

Можно также использовать фен, тепловой пистолет или нагревательную пластину, но следите, чтобы не перегреть устройство.

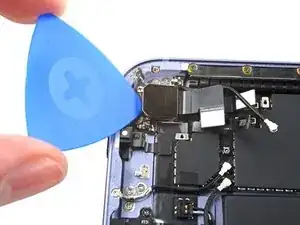

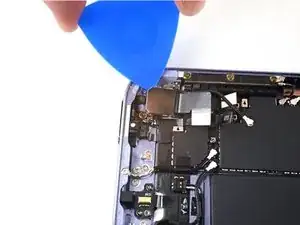

Вставьте медиатор для вскрытия между задней камерой и корпусом.

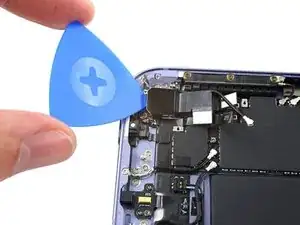

Поверните медиатор по периметру камеры, чтобы отделить весь клей.

Подденьте медиатором, чтобы полностью отделить заднюю камеру от корпуса.

Если трудно отделить клей, снова приложите iOpener на 1–2 минуты и попробуйте снова.

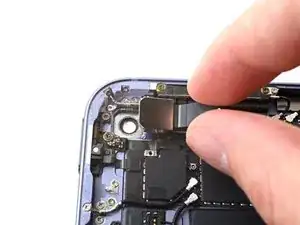

Используйте пинцет или пальцы, чтобы снять заднюю камеру.
