Замена левого динамика iPad 6 Wi‑Fi

Разогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие зоны, чувствительные к поддеванию:

Фронтальная камера

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процесс открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоять назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите объект под iPad так, чтобы устройство ровно лежало между присосками.

Разместите присоски ближе к середине левой кромки — одну сверху и одну снизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более сцепляющей.

Выдвиньте синюю рукоять вперёд, чтобы зафиксировать рычаги.

Поверните рукоять по часовой стрелке на 360 градусов или пока присоски не начнут натягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовать зазор для открытия.

Если экран недостаточно нагревается, можно использовать фен, направляя тепло вдоль левой кромки iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Вставьте лопатку для открытия под дигитайзер, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, дополнительно нагрейте область и поверните рукоять по часовой стрелке на полоборота.

Не поворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. Альтернативно можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран при помощи присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте лопатку для открытия в зазор между дигитайзером и рамкой.

Вставьте вторую лопатку для открытия в созданный вами зазор.

Сдвиньте лопатку в направлении нижнего левого угла устройства, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не соединялся снова.

Не беспокойтесь, если вы видите лопатку через дигитайзер — просто вытяните лопатку. ЖК‑экран не должен повредиться, но вы рискуете оставить трудноудаляемые следы клея.

Если лопатка застряла в клее, «прокатывайте» лопатку вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первую лопатку в направлении верхнего левого угла устройства, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не соединился снова.

Разогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните лопатку вокруг верхнего левого угла устройства, чтобы отделить клей.

Сдвиньте лопатку вдоль верхней кромки устройства, останавливаясь непосредственно перед фронтальной камерой.

Избегайте проведения лопаткой по фронтальной камере, так как вы можете повредить объектив. Последующие шаги покажут, как этого избежать.

Выньте медиатор так, чтобы между дигитайзером и рамкой остался только кончик.

Просуньте медиатор над передней камерой, чтобы отделить клей.

Оставьте медиатор рядом с правой стороной передней камеры перед продолжением.

Вставьте медиатор снова и сдвиньте его к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не приклеился снова.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните медиатор вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новый медиатор и сдвиньте его к середине правого края iPad.

Кабели дисплея расположены примерно на полпути от низа iPad. Остановитесь, когда достигнете трёх дюймов от низа iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте нижний левый медиатор к нижнему левому углу, чтобы отделить клей.

Не поворачивайте медиатор полностью вокруг угла, чтобы не повредить антенну.

Оставьте медиатор в нижнем левом углу перед переходом к следующему шагу.

Вставьте новый медиатор в зазор, который вы только что создали на нижнем краю iPad.

Сдвиньте медиатор по антенне, остановившись прямо перед кнопкой «Домой».

Сдвигайте медиатор только в сторону кнопки «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если потребуется пройти этот участок снова, извлеките медиатор и вставьте его заново в нижнем левом углу.

Оставьте медиатор слева от кнопки «Домой» перед продолжением.

Вставьте медиатор в зазор, который вы только что создали.

Просуньте медиатор под кнопку «Домой» и двигайтесь к нижнему правому углу, следя за тем, чтобы только кончик находился между дигитайзером и рамкой.

Вставляйте медиатор не более чем на 1 мм, чтобы не повредить правую антенну.

Вставьте медиатор снова и сдвиньте его в сторону кнопки «Домой», чтобы полностью отделить нижний клей.

Сдвигайте медиатор только в сторону кнопки «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно пройти этот участок снова, извлеките медиатор и вставьте его заново в нижнем правом углу.

Оставьте медиатор справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей нагрет и стал мягким, и что вы отделили весь клей с помощью медиатора. Не стесняйтесь остановиться и снова нагреть.

Поверните два медиатора в левых углах iPad, чтобы слегка приподнять дигитайзер и отделить оставшийся клей.

Если чувствуете значительное сопротивление, снова нагрейте края и обработайте их медиатором.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте медиатор между двумя кабелями дисплея, чтобы отделить остатки клея.

Когда весь клей будет отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь его повторно использовать — изопропиловым спиртом. Замените клей нашими клеевыми полосками или готовыми клеевыми картами.

Будьте внимательны к кабелям дисплея при сборке. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Удалите любую ленту, закрывающую винты ЖК-экрана.

Удалите четыре винта Phillips #00 длиной 4,3 мм, фиксирующие ЖК-дисплей.

Не пытайтесь полностью снимать ЖК-дисплей. Он всё ещё подключён к iPad несколькими кабелями со стороны кнопки «Домой». Поднимайте только от конца с фронтальной камерой.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в его пазу настолько, чтобы хватить его пальцами. Вокруг отверстий под винты может быть клей, который потребуется разрезать ножом.

Переверните ЖК-дисплей iPad как страницу в книге, поднимая у камеры и переворачивая его через конец задней крышки с кнопкой «Домой».

Будьте аккуратны и следите за кабелями ЖК-дисплея при перевороте панели.

Положите ЖК-дисплей лицевой стороной вниз, чтобы получить доступ к кабелям дисплея.

Положите ЖК-дисплей на мягкую, чистую, не оставляющую ворса поверхность.

На этих фотографиях показано, как выглядит разъём аккумулятора под платой логики. Используйте их как ориентир при безопасном отключении аккумулятора.

Обратите внимание, что у разъёма аккумулятора на плате логики есть консольные пружины, которые давят на контактные площадки аккумулятора. Поскольку и плата логики, и аккумулятор приклеены, вам нужно будет просунуть что‑то тонкое и гибкое между контактными точками, чтобы отключить аккумулятор.

Удалите один винт Phillips #000 длиной 2,3 мм, фиксирующий разъём аккумулятора на плате логики.

Чтобы снизить риск короткого замыкания, можно использовать изолирующую лопатку для аккумулятора, чтобы отключить питание.

Просуньте блокиратор аккумулятора под разъём аккумулятора на плате логики под углом 35 градусов.

Не засовывайте блокиратор аккумулятора под разъём чрезмерной силой. Если у вас возникают трудности с установкой блокиратора под плату логики, вы можете попробовать использовать игральную карту для отключения аккумулятора.

Блокиратор аккумулятора или игральная карта должны легко скользить под плату логики, не встречая помех. После вставки он должен находиться под углом примерно 15 градусов.

Оставьте блокиратор аккумулятора на месте на время выполнения работ.

Снимите три винта Phillips #000 длиной 1,4 мм с крепления кабеля дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть крепление кабеля дисплея и поднять его прямо вверх от платы логики.

Разъём кабеля дисплея приклеен к нижней стороне крепления, поэтому не засовывайте лопатку слишком далеко под крепление, иначе вы можете повредить разъём.

Снимите ЖК-дисплей.

Удалите любую ленту, закрывающую разъём шлейфа кнопки «Домой».

Используйте плоский конец лопатки, чтобы откинуть защёлку ZIF‑разъёма шлейфа кнопки «Домой» вверх.

Аккуратно вытяните шлейф кнопки «Домой» прямо из ZIF‑разъёма.

Используйте плоский конец лопатки или ноготь, чтобы аккуратно выподнять два разъёма кабелей дигитайзера прямо вверх из их гнёзд.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, не корпус гнезда на плате логики.

При сборке убедитесь, что эти разъёмы полностью посажены в свои гнёзда, иначе могут возникнуть проблемы с отображением.

Осторожно оторвите шлейф кнопки «Домой» от клея, удерживающего его на задней крышке.

Снимите переднюю панель в сборе.

Если у нового дисплея возникают ложные срабатывания сенсора («призрачные» касания), это можно исправить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной) ленты, в отмеченные зоны на обратной стороне панели. Панели iFixit имеют надлежащую изоляцию и, как правило, не требуют добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои сенсорного ввода.

Изоляция невидима невооружённым глазом и отличается от поролоновых полосок‑пылезащитников, встречающихся во многих iPad.

Вставьте лопатку под правый антенный кабель, ближайший к краю iPad, и поднимите вверх, чтобы отсоединить разъём антенного кабеля.

Вокруг правого антенного кабеля обернуто две большие полосы ленты, перекрывающие ленту левого антенного кабеля.

Оторвите ленту от задней крышки.

Вставьте лопатку под левый антенный кабель, разъём которого находится дальше от края iPad. Поднимите вверх, чтобы отсоединить разъём антенного кабеля.

Вокруг левого антенного кабеля обернуто шесть кусков ленты, которые фиксируют его на задней крышке.

Используйте пинцет, чтобы аккуратно оторвать каждый кусок ленты, освобождая антенный кабель по ходу работы.

На антенный кабель зажата скоба, приклеенная к корпусу динамика. Клей необходимо разрезать, чтобы извлечь антенну.

Осторожно вставьте медиатор для вскрытия между корпусом динамика и скобой антенного кабеля.

Сдвиньте медиатор вправо, чтобы разрезать клей.

Оттолкните скобу от динамика, чтобы освободить её от ленты под ней.

Удалите следующие винты Phillips #000:

Два винта 1,4 мм

Один винт 2,3 мм

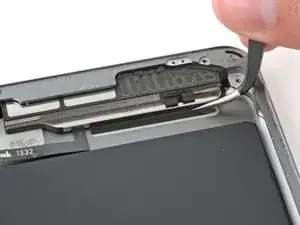

Вставьте плоский конец лопатки между антенной и узлом динамика.

Сдвиньте лопатку в направлении выреза под кнопку «Домой», чтобы разрезать пористый клей, фиксирующий антенну.

Снимите левую антенну с iPad.

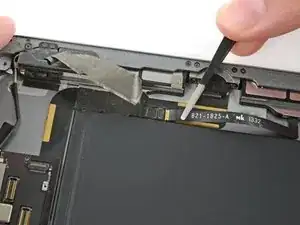

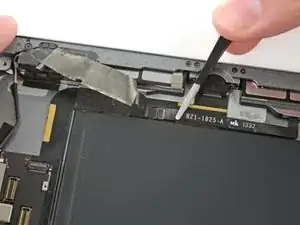

Отклейте ленту в направлении кнопки «Домой», чтобы открыть разъём кабеля динамика.

Убедитесь, что вы отрываете только ленту — не шлейф кабеля динамика.

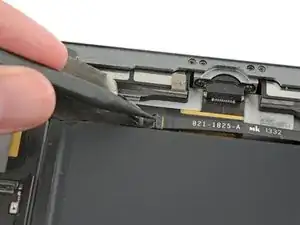

Используйте заострённый конец лопатки, чтобы приподнять фиксирующую защёлку на разъёме левого кабеля динамика.

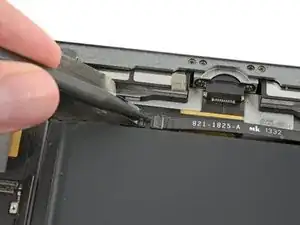

Выдвиньте кабель динамика прямо из его ZIF-разъёма.

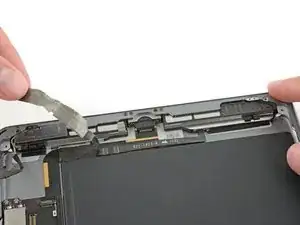

Снимите ленту, удерживающую динамик на задней крышке.

Удалите винт Phillips #000 длиной 2,2 мм, фиксирующий динамик к задней крышке.

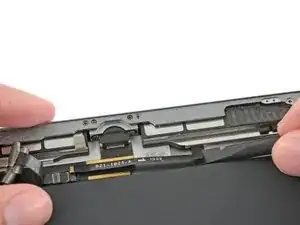

Слегка подогните кабель динамика вверх.

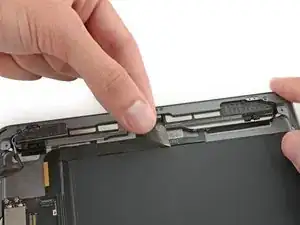

Вставьте ноготь в паз в корпусе динамика возле угла задней крышки.

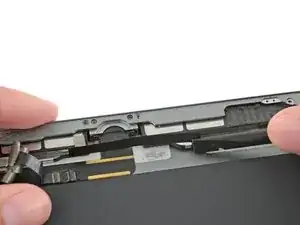

Потяните динамик вниз, отводя его от угла корпуса.

Используйте лопатку, чтобы помочь вытащить динамик из-под кромки задней крышки.

Снимите левый динамик с iPad.
