Замена фронтальной камеры Toshiba Encore Mini

Для доступа к аккумулятору сначала необходимо снять заднюю крышку.

Используя плоский конец лопатки, аккуратно приподнимите заднюю панель от остальной части устройства.

Проще начать вдоль одной из длинных граней и осторожно продвигаться к углу, затем вдоль короткой грани.

Снимите заднюю крышку и отложите в сторону.

Осторожно снимите электрическую ленту, которая удерживает аккумулятор на месте.

С помощью пинцета с тонкими губками аккуратно выдвиньте большой белый разъём (подключённый к чёрному, красному и синему проводам) из его посадочного места.

Осторожно поднимите аккумулятор и извлеките его из устройства.

Будьте внимательны и не тяните за соединительные провода.

Для замены фронтальной камеры необходимо снять аудиомодуль.

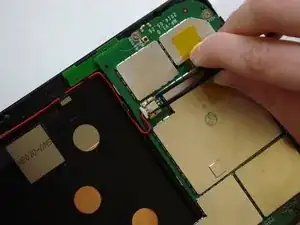

С помощью пинцета с тонкими губками аккуратно выдвиньте маленький белый разъём (красно/чёрные провода) из его посадочного места.

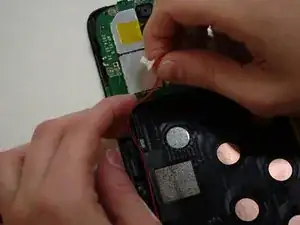

Осторожно освободите красно/чёрные проводники из зажимов, удерживающих их на задней части экрана.

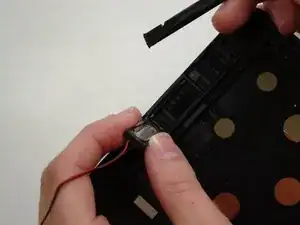

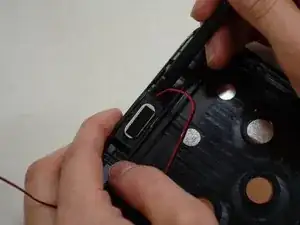

Аккуратно отожмите аудиомодуль от задней части экрана с помощью пинцета и лопатки. Будьте внимательны и не тяните за провода.

Клей на нижней части модуля динамика может затруднять его снятие.

Отложите аудиомодуль с прикреплённым проводом в сторону.

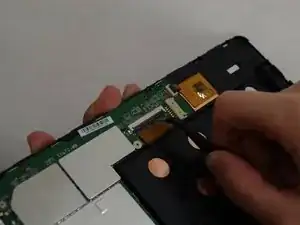

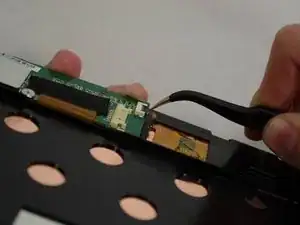

С помощью пинцета аккуратно отогните тёмно-серую крышку справа от устройства, удерживающую маленькую оранжевую шлейфовую ленту. (Ширина примерно 1/4".)

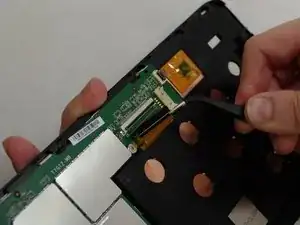

Пинцетом аккуратно вытяните маленькую ленту из её посадочного места. Она останется прикреплённой к устройству с другого конца.

Широкая оранжево-золотистая шлейфовая лента соединяет экран с материнской платой. (Ширина ленты примерно 1".)

Осторожно оторвите чёрную ленту от корпуса разъёма и отложите её в сторону. Вам потребуется заменить ленту при сборке.

Повреждение этой ленты приведёт к необратимой неисправности устройства!

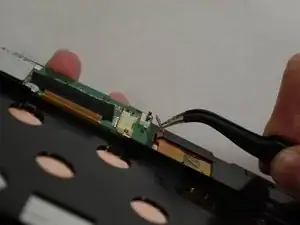

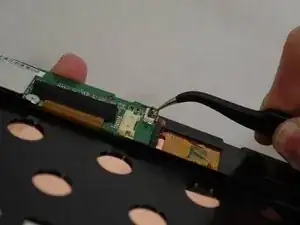

С помощью пинцета с тонкими губками аккуратно отогните тёмно-серую крышку.

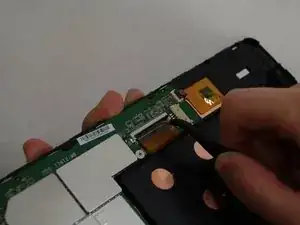

Пинцетом аккуратно вытяните широкую шлейфовую ленту из её посадочного места. Она останется прикреплённой к устройству с другого конца.

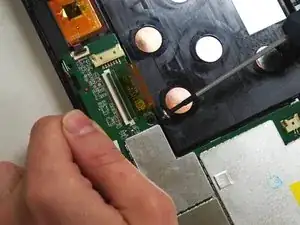

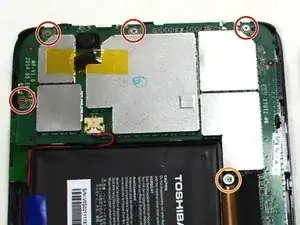

Отверткой Phillips 000 удалите винты, удерживающие компоненты вместе.

Снимите четыре винта Phillips 4,2 мм.

Снимите один винт Phillips 3 мм.

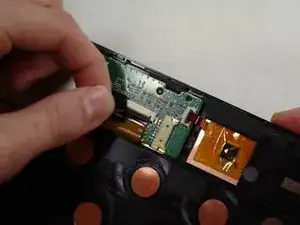

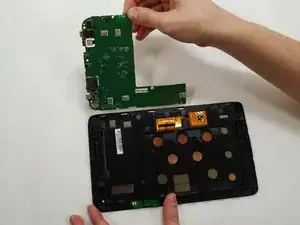

Держа материнскую плату аккуратно за края, осторожно приподнимите её от экрана и аккуратно отложите в сторону.

При подъёме плата может оказывать сопротивление — это нормально.

Фронтальная камера может самостоятельно отстегнуться при снятии материнской платы.

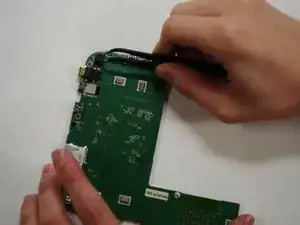

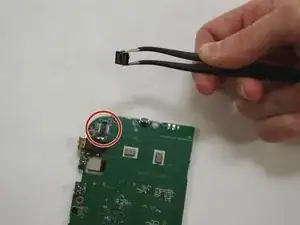

Если камера ещё не отсоединилась, используйте пинцет с тонкими губками, чтобы аккуратно захватить камеру и извлечь её с материнской платы.
