Замена порта зарядки USB в Tivax MiTraveler 10Q-8

Положите устройство экраном вниз и сдвиньте крышку порта зарядки с левой стороны устройства.

Удалите винт 2,9 мм из порта зарядки с помощью крестовой отвертки Phillips #000.

Чтобы поддеть заднюю панель, используйте пластиковый инструмент для вскрытия между задней и передней панелями; начните с разъёма для наушников.

Убедитесь, что кромка пластикового инструмента направлена вверх.

Перемещайте пластиковый инструмент по периметру устройства, нажимая вниз, чтобы освободить заднюю панель от защёлок.

При работе по периметру устройства вы услышите щелчки.

После обхода всего устройства пластиковым инструментом задняя панель полностью отделится от остальной части устройства.

Батарея лежит плоско на внутренней поверхности планшета. Она прямоугольной формы и обмотана синей и жёлтой лентой.

Два провода, один красный и один чёрный, идущие от материнской платы к батарее, нужно отпаять от материнской платы.

Просмотрите инструкцию по пайке здесь.

Приложите паяльник к красному проводу в месте его соединения с материнской платой. Он должен отслоиться от платы.

Приложите паяльник к чёрному проводу в месте его соединения с материнской платой. Он отслоится от платы.

После отпайки обоих проводов удалите батарею из устройства.

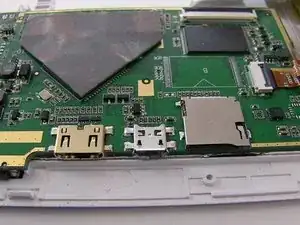

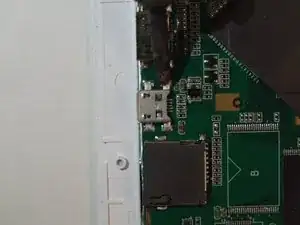

Положив устройство лицевой стороной вниз, порт зарядки USB расположен на левой стороне устройства непосредственно на материнской плате. Порт mini HDMI находится выше порта зарядки, а слот micro SD — ниже, при этом порт зарядки расположен между ними.

Убедитесь, что питание полностью отключено, следуя шагам по удалению батареи.

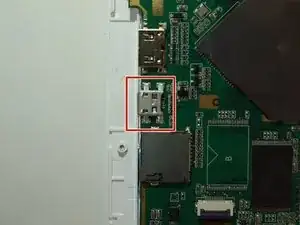

Порт зарядки припаян на всех четырёх углах; каждую ножку нужно выпаять.

Просмотрите инструкцию по пайке здесь

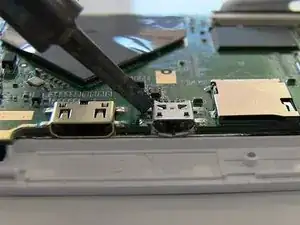

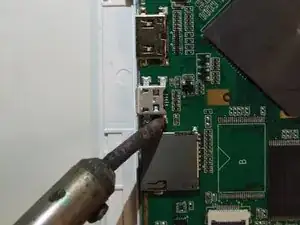

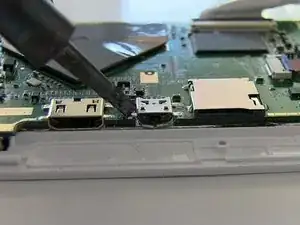

Приложите паяльник к одной ножке за раз, припаянной к материнской плате. Порт USB отстанет от материнской платы.

Повторите шаги 2–5 для выпаивания остальных трёх ножек.

После того как все четыре ножки будут выпаяны, порт зарядки USB можно будет извлечь из устройства.
