Замена динамика Tivax MiTraveler 10Q-8
Снятие динамика требует демонтажа задней панели и извлечения аккумулятора; для этих операций есть отдельные руководства по замене. Динамик легко находится внутри устройства и требует минимального набора инструментов.
Шаг 1
Положите устройство лицевой стороной вниз и сдвиньте крышку порта зарядки влево, чтобы снять её.
Шаг 2
Удалите винт 2,9 мм из порта зарядки, используя крестовую отвертку Phillips #000.
Шаг 3

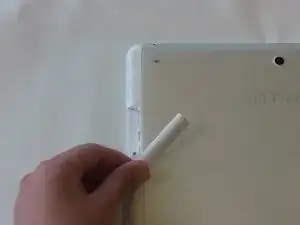

Чтобы поддеть заднюю панель, используйте пластиковый инструмент для открытия между задней и передней панелями; начните от разъёма для наушников.
Убедитесь, что кромка пластикового инструмента направлена вверх.
Шаг 4
Продвигайтесь по периметру устройства пластиковым инструментом, надавливая, чтобы освободить заднюю панель от защёлок.
При работе по периметру устройства вы будете слышать щелчки.
Шаг 5
После того как вы обошли всё устройство пластиковым инструментом, задняя панель полностью отделится от остальной части устройства.
Шаг 6
Аккумулятор лежит плоско на внутренней поверхности планшета. Он прямоугольной формы и имеет синюю и жёлтую ленту.
Шаг 7
Два провода, один красный и один чёрный, которые идут от материнской платы к аккумулятору, необходимо выпаять с материнской платы.
Просмотрите инструкцию по пайке здесь.
Шаг 8

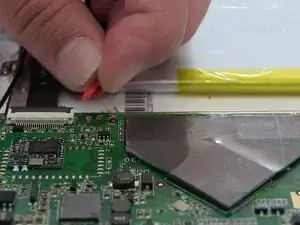

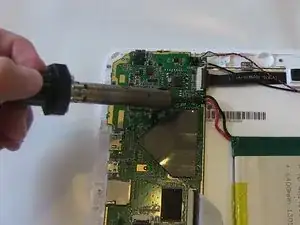

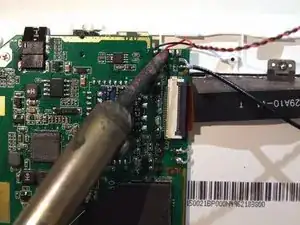

Прогревайте паяльником красный провод в месте его соединения с материнской платой. Он отсоединится от платы.

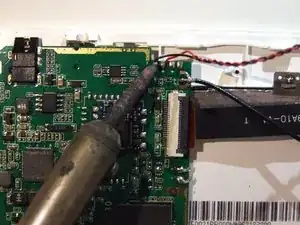

Прогревайте паяльником чёрный провод в месте его соединения с материнской платой. Он отсоединится от платы.
Шаг 9

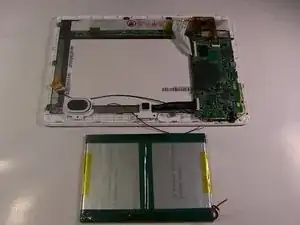

После того как оба провода выпаяны, извлеките аккумулятор из устройства.
Шаг 10

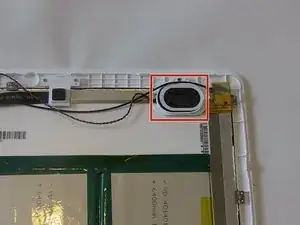

Положите устройство лицевой стороной вниз и найдите динамик в правом верхнем углу.
Убедитесь, что аккумулятор был удалён.
Шаг 11

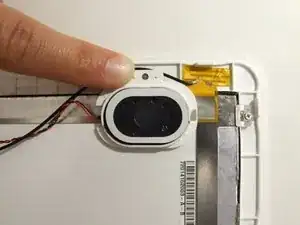

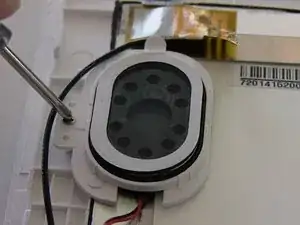

Удалите винт 3,9 мм, удерживающий динамик, используя крестовую отвертку Phillips #000.
Шаг 12

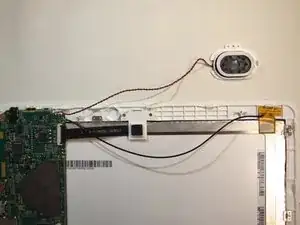

Динамик подключён двумя проводами: один чёрный и один красный. Оба идут к материнской плате.
Провода необходимо выпаять с материнской платы.

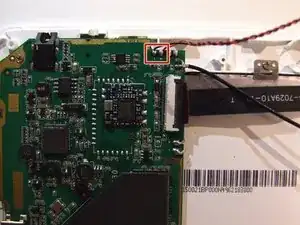

Найдите места, где оба провода припаяны к материнской плате.
Просмотрите инструкцию по пайке здесь
Шаг 13

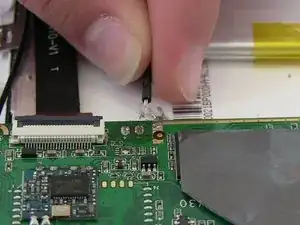

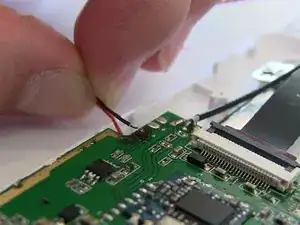

Прогрейте паяльником место, где припаян красный провод.
Провод отсоединится от материнской платы.
Шаг 14

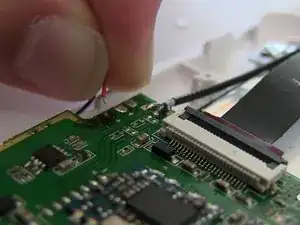

Прогрейте паяльником место, где припаян чёрный провод.
Чёрный провод отсоединится от материнской платы.

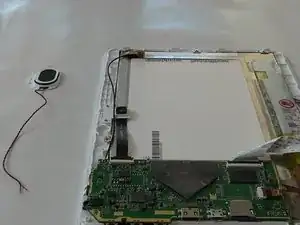

После выпаивания обоих проводов динамик освободится от устройства.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
