Замена материнской платы Toshiba Encore 2 WT10-A

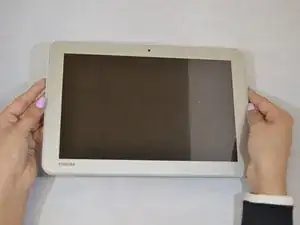

Начните с того, что положите планшет Toshiba экраном вверх.

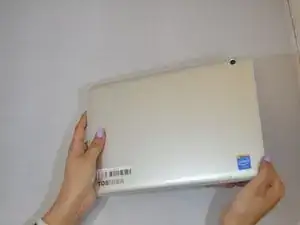

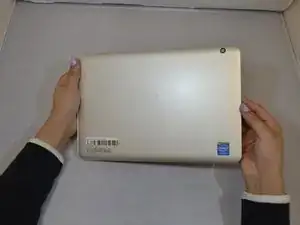

Переверните планшет слева направо, чтобы можно было видеть заднюю панель.

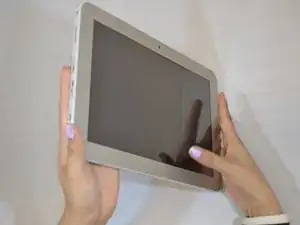

Держите планшет и приготовьтесь перейти к следующим шагам.

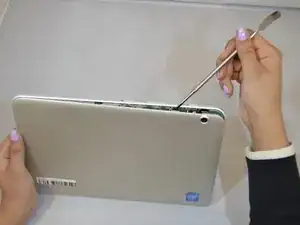

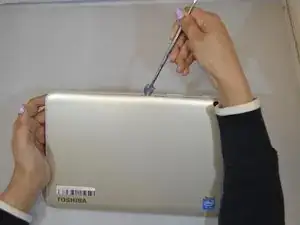

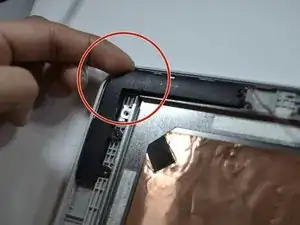

Вставьте пластиковый инструмент для вскрытия в заднюю крышку планшета, чтобы освободить защёлки.

Начните слегка поднимать инструмент и двигайтесь по периметру планшета, чтобы освободить все защёлки.

Использование металлического инструмента для вскрытия, как показано на фотографиях, может повредить устройство.

Держите заднюю крышку правой рукой и продолжайте поднимать, чтобы снять крышку.

Снимайте заднюю крышку, тянув справа налево и сверху вниз.

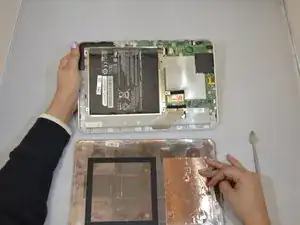

После отсоединения задней крышки отложите её в сторону.

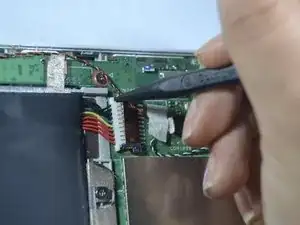

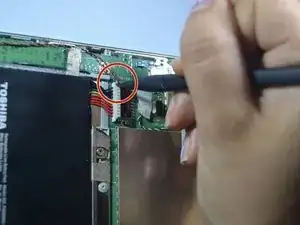

Используйте пластиковую лопатку, чтобы отсоединить подключённые провода аккумулятора, нажав на пластиковый держатель проводов сверху и снизу и сдвинув его справа налево.

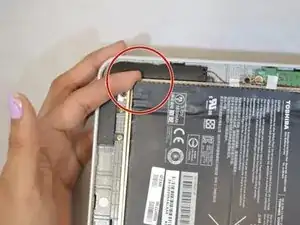

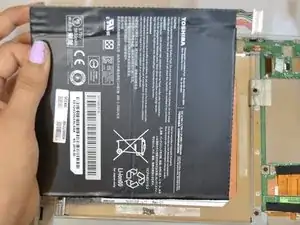

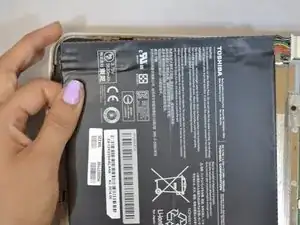

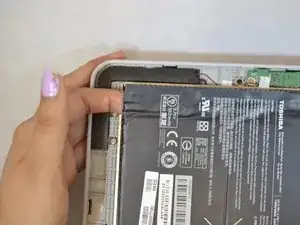

Начните с того, что поместите левую руку на верхний левый угол аккумулятора.

Затем поднимайте и продвигайтесь вокруг аккумулятора, чтобы отделить его.

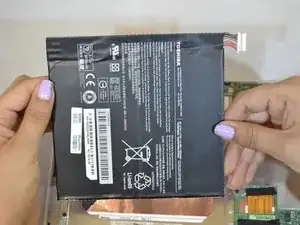

Удалите аккумулятор из отсека.

После снятия задней крышки и аккумулятора положите планшет экраном вниз.

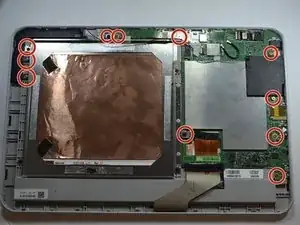

Отвинтите 11 винтов, показанных на изображениях, крестовой отвёрткой PH #00.

ВНИМАНИЕ: Винты очень мелкие.

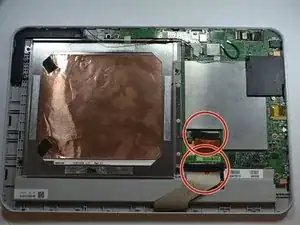

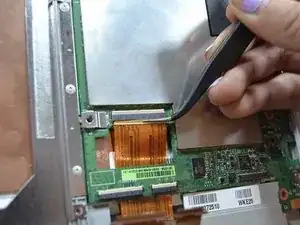

Перед снятием материнской платы возьмите пинцет и оторвите ленту на двух ленточных кабелях, отмеченных на изображении.

После удаления ленты аккуратно потяните ленточные кабели вниз тем же пинцетом, чтобы отсоединить их от материнской платы.

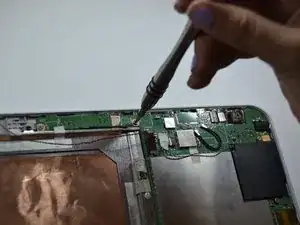

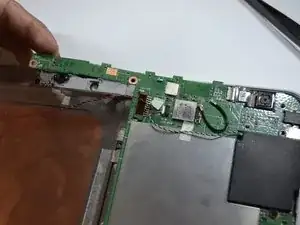

В верхнем левом углу аккуратно потяните чёрный модуль вверх.

К этому компоненту всё ещё подключены провода, поэтому при снятии следите, чтобы не перерезать их.

После снятия чёрного модуля вы будете готовы отсоединить материнскую плату.

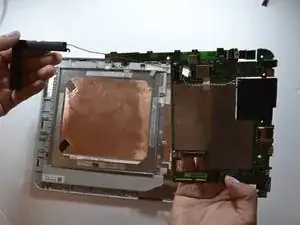

Осторожно поднимите материнскую плату вверх вместе с чёрным модулем.
