Замена задней камеры Toshiba Encore Mini

Чтобы заменить батарею, сначала необходимо снять заднюю крышку.

Используя плоский конец лопатки, аккуратно подденьте заднюю панель, отделяя её от остальной части устройства.

Проще начать вдоль одного из длинных краёв и осторожно продвигаться к углу, затем вдоль короткого края.

Снимите заднюю крышку и отложите её в сторону.

Осторожно удалите электрическую ленту, которая фиксирует аккумулятор.

Используя пинцет с узкими губками, аккуратно выталкивайте большой белый разъём проводки (подключённый к чёрному, красному и синему проводам) из его гнезда.

Аккуратно приподнимите аккумулятор и извлеките его из устройства.

Остерегайтесь натяжения соединительных проводов.

Аудиомодуль необходимо снять для замены фронтальной камеры.

Используя пинцет с узкими губками, аккуратно выталкивайте небольшой белый разъём проводки (красный/чёрный провода) из его гнезда.

Осторожно освободите красные/чёрные проводники из зажимов, удерживающих их на задней части экрана.

Осторожно отожмите аудиомодуль от задней части экрана с помощью пинцета и лопатки. Следите, чтобы не тянуть за провода.

Клеевой слой на нижней части модуля динамика может затруднить его снятие.

Отложите аудиомодуль вместе с прикреплённым проводом.

Используя пинцет, аккуратно приподнимите тёмно-серую защёлку справа от устройства, которая удерживает маленькую оранжевую ленту. (Её ширина примерно 1/4 дюйма.)

Пинцетом аккуратно вытяните маленькую ленту из её гнезда. Она останется прикреплённой к устройству с другого конца.

Широкая оранжево-золотистая шлейфовая лента соединяет экран с платой. (Шлейф примерно 1 дюйм в ширину.)

Осторожно снимите чёрную ленту с корпуса шлейфа и отложите её. При сборке потребуется заменить ленту на место.

Повреждение этого шлейфа навсегда выведет устройство из строя!

Используя пинцет с узкими губками, аккуратно приподнимите тёмно-серую защёлку.

Пинцетом аккуратно вытяните широкую ленту из её гнезда. Она останется прикреплённой к устройству с другого конца.

Используя отвёртку Phillips 000, снимите винты, скрепляющие компоненты.

Снимите четыре винта Phillips 4,2 мм.

Снимите один винт Phillips 3 мм.

Держа плату аккуратно за кромки, осторожно приподнимите её от экрана и аккуратно отложите в сторону.

Плата может сопротивляться при попытке её приподнять — это нормально.

Фронтальная камера может самостоятельно отслоиться при снятии платы.

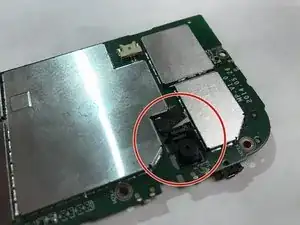

Если камера ещё не «выскочила» с платы, используйте пинцет с узкими губками, чтобы аккуратно захватить камеру и снять её с платы.

Удалите жёлтую ленту.

Пинцетом потяните за корпус камеры, пока он полностью не освободится от платы.
