Замена экрана Toshiba Encore Mini

Планшеты

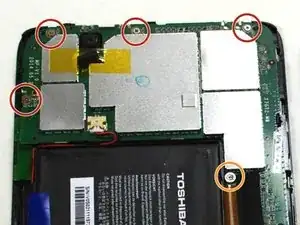

Перед началом работ с устройством рекомендуем сделать резервную копию данных на внешний накопитель. Также убедитесь, что у вас есть надёжный способ хранить пять очень маленьких винтов, так как они понадобятся при сборке. Самая сложная часть замены экрана — вероятно, снятие задней крышки.

Шаг 1

Чтобы заменить батарею, сначала нужно снять заднюю крышку.

Используя плоский кончик лопатки, аккуратно подденьте заднюю панель, чтобы отделить её от остальной части устройства.

Проще начать вдоль одной из длинных граней и осторожно продвигаться к углу, затем вдоль короткой грани.

Шаг 2

Снимите заднюю крышку и отложите её в сторону.

Шаг 3

Осторожно снимите электрическую ленту, которая фиксирует аккумулятор на месте.

Шаг 4

Используя пинцет с тонкими носиками, аккуратно выдвиньте большой белый разъём проводов (подключённый к чёрному, красному и синему проводам) из его гнезда.

Шаг 5

Осторожно поднимите аккумулятор и извлеките его из устройства.

Будьте осторожны, не тяните за соединительные провода.

Шаг 6

Для замены экрана необходимо снять аудиомодуль.

Используя пинцет с тонкими носиками, аккуратно выдвиньте маленький белый разъём проводов (красный/чёрный провода) из его гнезда.

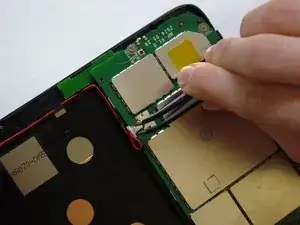

Осторожно освободите красные/чёрные проводники из зажимов, удерживающих их на задней стороне экрана.

Шаг 7

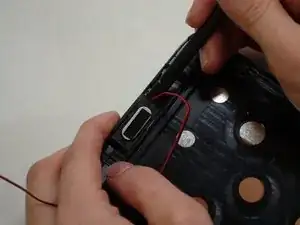

Осторожно подденьте аудиомодуль с тыльной стороны экрана, используя пинцет и лопатку. Не тяните за провода.

Клей на нижней части модуля динамика может затруднять его снятие.

Отложите аудиомодуль вместе с прикреплённым проводом.

Шаг 8

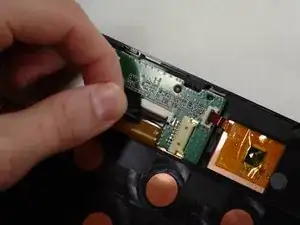

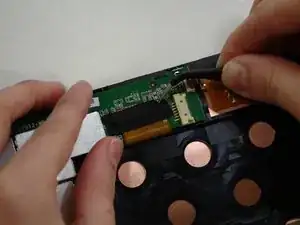

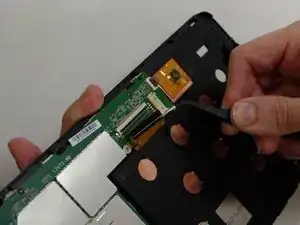

Используя пинцет с тонкими носиками, аккуратно поднимите тёмно-серую крышку справа от устройства, удерживающую малую оранжево-золотистую ленточную шлейфовую ленту. (Ширина примерно 1/4 дюйма.)

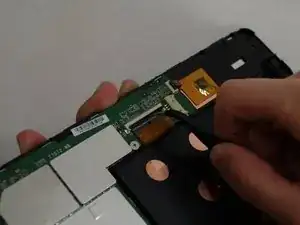

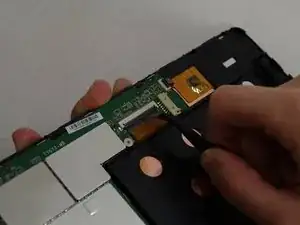

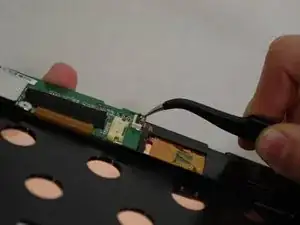

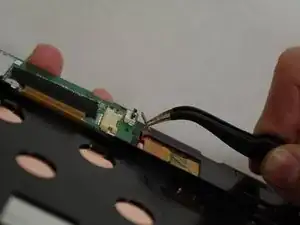

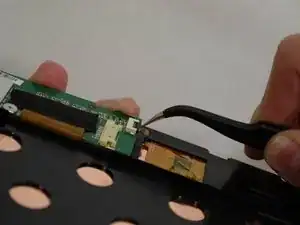

Пинцетом аккуратно выведите маленькую ленту из её гнезда. Она останется прикреплённой к устройству с другого конца.
