Замена материнской платы Tivax MiTraveler 10Q-8

Планшеты

Это руководство о том, как заменить материнскую плату Tivax MiTraveler 10Q-8. Если при использовании этого планшета вы заметили его медленную работу или полное отсутствие реакции, возможно, пришло время заменить материнскую плату. Материнская плата важна для распределения электричества по устройству. Замена требует пайки и снятия батареи устройства. При необходимости ознакомьтесь с руководством по пайке и распайке соединений.

Шаг 1

Положите устройство лицом вниз и сдвиньте крышку порта зарядки с левой стороны устройства.

Шаг 2

Удалите винт размером 2,9 мм из порта зарядки с помощью отвертки Philips #000.

Шаг 3

Чтобы аккуратно снять заднюю крышку, используйте пластиковый инструмент для открытия между задней и передней крышками; начните с разъёма для наушников.

Убедитесь, что край пластикового инструмента направлен вверх.

Шаг 4

Передвигайтесь по устройству с помощью пластикового инструмента, нажимая вниз, чтобы освободить заднюю крышку от защёлок.

Вы услышите щелчки, когда будете работать вокруг устройства.

Шаг 5

Когда вы обойдёте всё устройство с пластиковым инструментом, задняя крышка полностью освободится от устройства.

Шаг 6

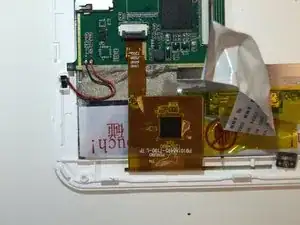

Батарея лежит на внутренней поверхности планшета. Она прямоугольной формы и имеет синий и жёлтый скотч.

Шаг 7

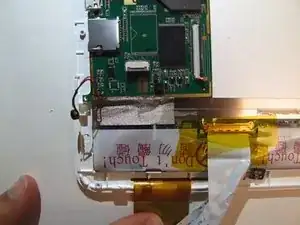

Два провода, один красный и один чёрный, которые идут от материнской платы к батарее, необходимо распаять от материнской платы.

Посмотрите, как паять здесь.

Шаг 8

Нагрейте место соединения красного провода с материнской платой. Он должен освободиться от материнской платы.

Нагрейте место соединения чёрного провода с материнской платой. Он также освободится от материнской платы.

Шаг 9

После того как оба провода будут распаяны, удалите батарею из устройства.

Шаг 10

С лицевой стороны устройства вниз найдите динамик в верхнем правом углу.

Убедитесь, что батарея была удалена.

Шаг 11

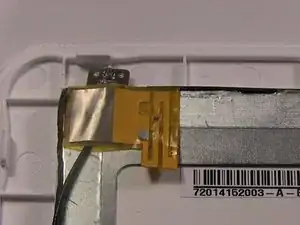

Удалите винт размером 3,9 мм, удерживающий динамик на месте, с помощью отвертки Philips #000.

Шаг 12

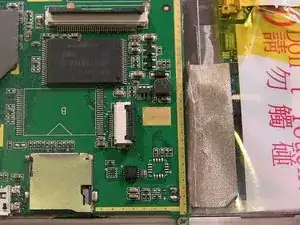

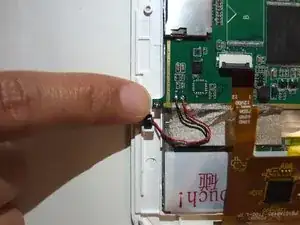

Динамик будет подключён к двум проводам; один чёрный и один красный. Оба идут к материнской плате.

Провода необходимо распаять от материнской платы.

Найдите, где оба провода спаяны с материнской платой.

Посмотрите как паять здесь.

Шаг 13

Нагрейте место, где спаян красный провод.

Провод освободится от материнской платы.

Шаг 14

Нагрейте место, где спаян чёрный провод.

Чёрный провод освободится от материнской платы.

После того как оба провода будут распаяны, динамик освободится от устройства.

Шаг 15

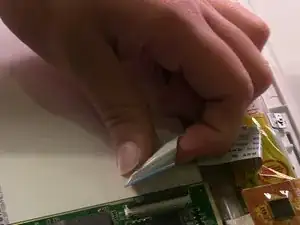

Чтобы удалить чёрный шлейф, поднимите чёрную часть разъёма вверх.

Потяните за шлейф, чтобы удалить его из разъёма.

Убедитесь, что батарея была удалена.

Шаг 16

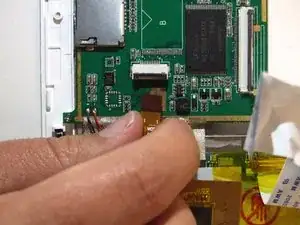

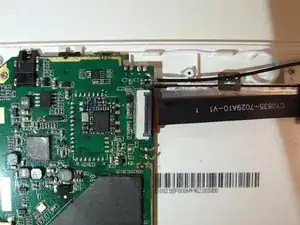

Удалите белый шлейф из материнской платы.

Шаг 17

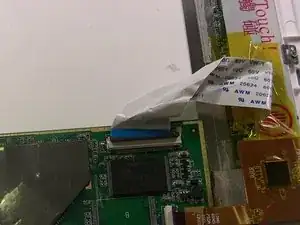

Удалите оранжевый шлейф из материнской платы.

Шаг 18

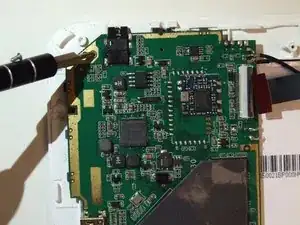

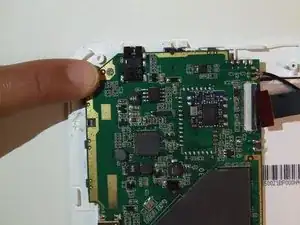

Найдите винт с головкой Philips размером 2,88 мм в верхнем правом углу материнской платы.

Используйте отвертку #00 с головкой PH000, чтобы снять винт.

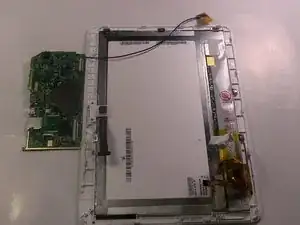

Шаг 19

Найдите винт с головкой Philips размером 2,88 мм в нижнем левом углу.
