Замена материнской платы планшета Toshiba Encore WT8-A

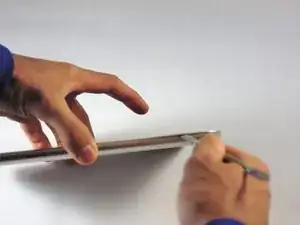

Используйте металлическую лопатку, чтобы создать зазор между задней панелью и устройством.

Будьте аккуратны при использовании металлической лопатки, чтобы не повредить корпус.

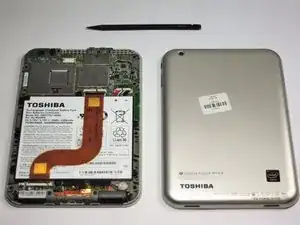

Используйте нейлоновую лопатку, чтобы полностью отделить заднюю часть устройства.

Проведите нейлоновой лопаткой по периметру крышки устройства, пока она не отсоединится.

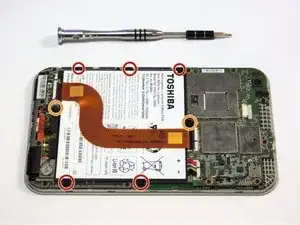

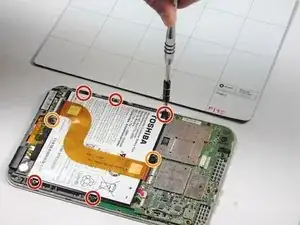

Используйте крестовую отвертку PH0, чтобы удалить 7 винтов аккумулятора.

5 боковых винтов имеют длину 3,5 мм.

2 верхних и нижних винта имеют длину 4,5 мм.

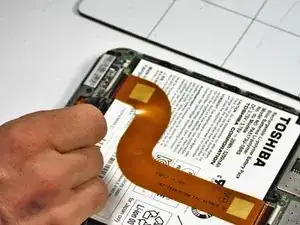

Чтобы отсоединить шлейф, используйте тонкий пинцет, чтобы отогнуть небольшую фиксирующую защелку. Затем можно безопасно извлечь гибкий шлейф.

Убедитесь, что вы поддеваете откидную фиксирующую защелку, а не сам разъем.

Разъем ZIF (с нулевым усилием при вставке) используется для крепления хрупких гибких шлейфов, например, шлейфа тачпада.

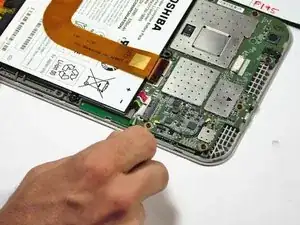

Извлеките цветной кабель питания из его разъема.

Чтобы безопасно отсоединить его, используйте острый конец лопатки, чтобы аккуратно надавить на каждую сторону разъема.

Чередуя стороны, мягко "вышагайте" разъем из гнезда.

Обязательно будьте очень осторожны при отсоединении цветных проводов от материнской платы, чтобы не повредить их.

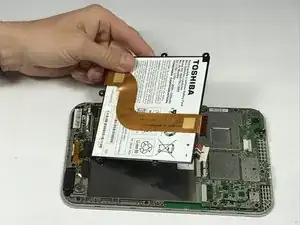

Аккумулятор будет извлечен из устройства.

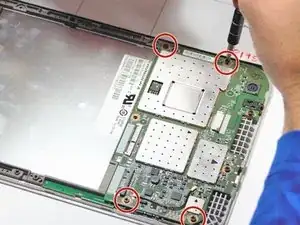

Удалите 4 винта длиной 4,5 мм из узла материнской платы.

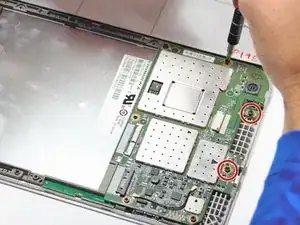

Удалите 2 винта длиной 3,5 мм из узла материнской платы.

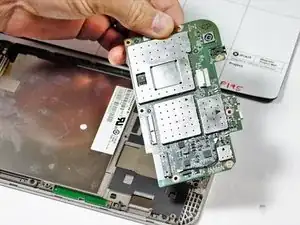

На этом этапе материнская плата должна свободно отделиться.
