Замена экрана Toshiba Encore WT8-A

Используйте металлическую лопатку, чтобы создать зазор между задней крышкой и корпусом устройства.

Работайте аккуратно металлической лопаткой, чтобы не повредить корпус.

Используйте нейлоновую лопатку, чтобы полностью отделить заднюю часть корпуса.

Проведите нейлоновой лопаткой по внешнему краю крышки устройства, пока она не выйдет из зацепления.

Используйте крестовую отвертку PH0, чтобы выкрутить 7 винтов батареи.

5 боковых винтов имеют длину 3.5 мм.

2 верхних и нижних винта имеют длину 4.5 мм.

Чтобы отсоединить шлейф, используйте тонкие пинцеты, чтобы перевернуть маленькую фиксирующую планку вверх. Затем можно безопасно вынуть ленточный кабель.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, а не сам разъем.

ZIF-разъем (разъем с нулевым усилием вставки) используется для закрепления деликатных ленточных кабелей, таких как этот кабель трекпада.

Снимите цветной провод питания с его разъема.

Чтобы безопасно отсоединить его, используйте острый наконечник лопатки, чтобы осторожно надавить по обеим сторонам разъема.

Переходя поочерёдно с одной стороны на другую, аккуратно «шагая», выведите разъем из гнезда.

Будьте очень осторожны при снятии цветных проводов с материнской платы, чтобы не повредить их.

Аккумулятор выйдет из корпуса устройства.

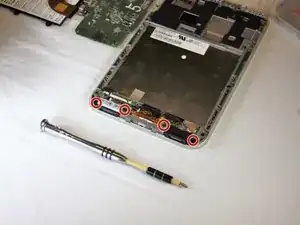

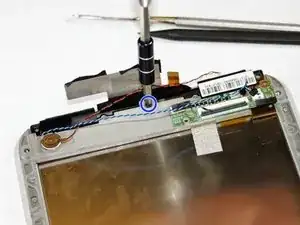

Выкрутите 4 винта длиной 4–4.5 мм с узла материнской платы.

Выкрутите 2 винта длиной 3.5 мм с узла материнской платы.

Материнская плата должна освободиться в этот момент.

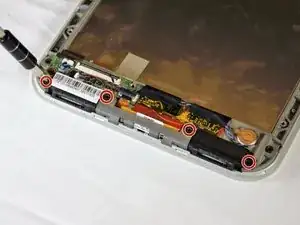

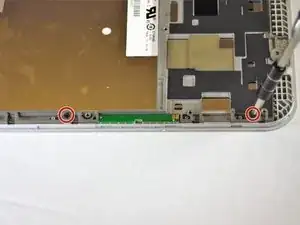

Используйте отвертку, чтобы выкрутить 4 винта 3.5 мм на двух нижних динамиках.

С помощью лопатки аккуратно подденьте распорную планку и снимите её с рамки.

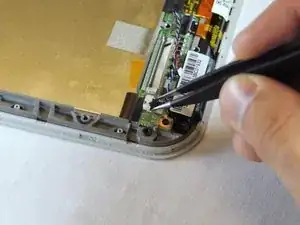

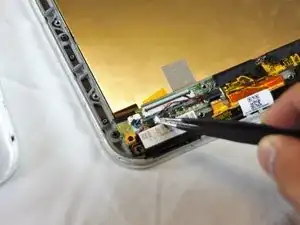

Используйте тонкие пинцеты, чтобы аккуратно снять 2 бесконтактных разъема динамиков.

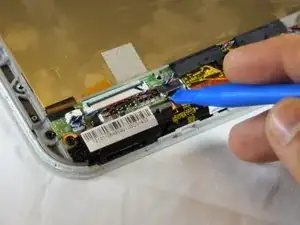

Поднимите черный ZIF-разъем, удерживающий ленточный кабель, с помощью пластикового приспособления для вскрытия.

Осторожно используйте лопатку, чтобы вынуть ленточный кабель.

С помощью тонких пинцетов снимите 2 кусочка тканевой ленты с нижней платы.

Уберите провода динамиков с пути.

Используйте пластиковое приспособление для вскрытия или лопатку, чтобы аккуратно приподнять среднюю плату логики и вынуть её из рамки.

Эта плата управляет сенсорной панелью на переднем стекле.

Для ослабления клея под платой может потребоваться дополнительное усилие. Приложите усилие равномерно по краям.

Плата управления сенсором имеет хрупкие ленточные кабели. Не скручивайте и не рвите эти кабели при отделении платы от рамки и при работе вокруг неё.

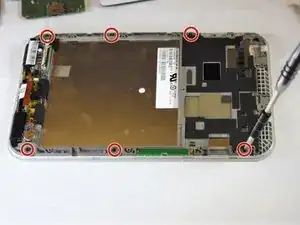

Теперь 7 винтов PHILLIPS 3.5 мм крепят рамку к переднему стеклу планшета.

Используйте крестовую отвертку, чтобы выкрутить эти 7 винтов.

Седьмой винт находится под платой управления сенсором в нижней средней части, которую мы только что приподняли.

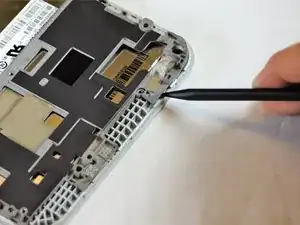

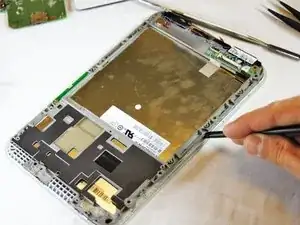

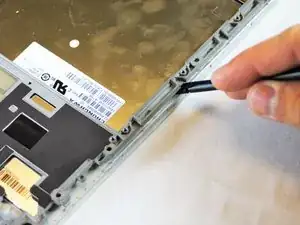

Используйте лопатку, чтобы поддеть рамку по периметру и отделить её от переднего стекла.

Работайте аккуратно при поддевании. Есть хрупкие пластиковые защёлки и элементы, которые могут легко сломаться при чрезмерном давлении.

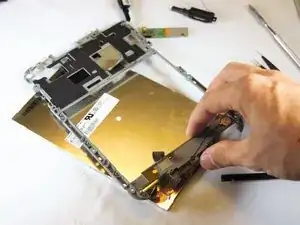

Когда рамка отделена и ослаблена, поднимите её сверху и снимите с переднего стекла, отложите стекло в сторону.

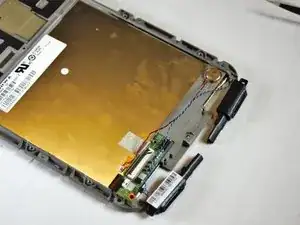

Снимите нижние динамики и отложите их в сторону.

Экран прикреплён к рамке металлической тканевой лентой в верхней и нижней частях рамки.

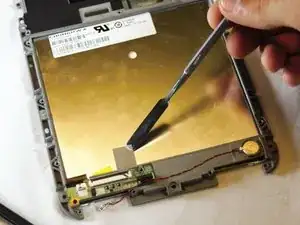

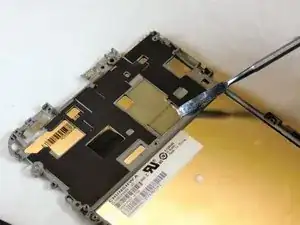

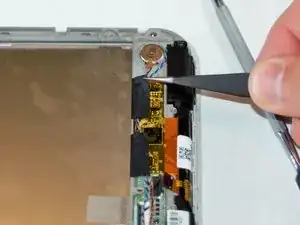

Используйте металлическую лопатку, чтобы отодрать ленту от задней части экрана.

Последняя плата, о которой нужно позаботиться — это плата с разъёмом ленточного кабеля (с шага по снятию аккумулятора) и разъёмом экрана.

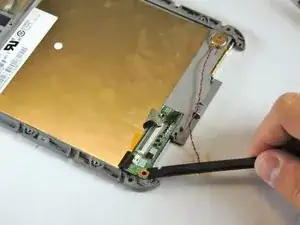

Используйте лопатку, чтобы осторожно приподнять плату с нижней стороны, как вы делали при снятии платы управления сенсорным экраном.

Необходимо хорошо размягчить клей под платой — плата должна легко отсоединиться от рамы.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить ленточный кабель экрана от платы, поддев плоский разъём сверху.

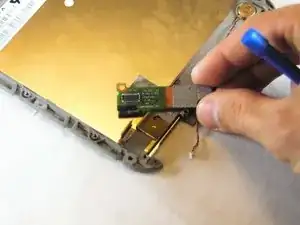

Плата отсоединится, и вы можете отложить её в сторону.

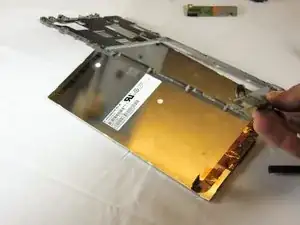

После отведения ленты и снятия платы вы можете снять рамку с задней стороны экрана.

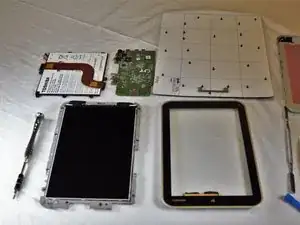

Ваш экран теперь готов к замене на новый.
