Замена кнопки питания Toshiba Encore 2 WT10-A

Начните, положив планшет Toshiba экраном вверх.

Переверните планшет слева направо, чтобы вы могли видеть заднюю панель устройства.

Держите планшет и подготовьтесь к переходу к следующим шагам.

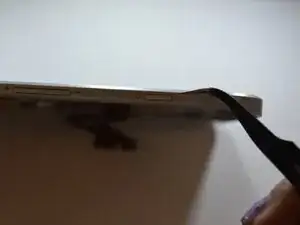

Вставьте пластиковый лопаткой в заднюю крышку планшета, чтобы освободить защёлки.

Немного приподнимайте инструмент и обойдите планшет по периметру, чтобы освободить все защёлки.

Использование металлического монтажного инструмента, как показано на фотографиях, может повредить устройство.

Удерживайте заднюю крышку правой рукой и продолжайте приподнимать, чтобы снять крышку.

Снимайте крышку, тянув её справа налево и сверху вниз.

После отсоединения задней крышки отложите её в сторону.

Используйте пластиковый лопаткой, чтобы отсоединить провода батареи, нажимая держатель проводов из пластика сверху и снизу справа налево.

Начните, поместив левую руку в верхний левый угол батареи.

Затем приподнимайте батарею и продвигайтесь по периметру, чтобы освободить её.

Извлеките батарею из отсека.

После снятия задней крышки и батареи положите планшет экраном вниз.

Отвинтите 11 винтов, показанных на разметке, крестовой отвёрткой Phillips #00.

ВНИМАНИЕ: винты чрезвычайно маленькие.

Перед снятием материнской платы возьмите пинцет и отслойте ленту на двух шлейфах, отмеченных на фото.

После снятия ленты аккуратно потяните шлейфы пинцетом вниз, чтобы отключить их от материнской платы.

В верхнем левом углу осторожно потяните вверх чёрный корпус.

К этому компоненту всё ещё подведены провода, поэтому будьте осторожны, чтобы не перерезать их при снятии.

После снятия чёрного корпуса вы можете переходить к отсоединению материнской платы.

Осторожно поднимите материнскую плату вверх вместе с чёрным корпусом.

После отсоединения материнской платы возьмите пинцет.

Найдите кнопку питания. Когда она обнаружена, с помощью пинцета в правом верхнем углу начните поднимать пластиковую ленту, соединённую с кнопкой питания.

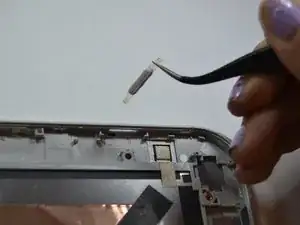

Схватите правый конец пластиковой ленты и поднимите вверх, чтобы отсоединить от корпуса.
