Замена динамика iPad 3 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся подставкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы его касаться.

В течение ремонта, по мере остывания iOpener, разогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может вызвать разрыв iOpener. Не нагревайте выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener по-прежнему слишком горяч в середине, продолжайте использовать его, ожидая небольшого остывания перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте рукавицу для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Погрузите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые выступы.

Ваш iOpener готов к использованию! Если потребуется повторный нагрев, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, ограничьте дальнейшее рассыпание осколков и предотвратите травмы, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит необходимую жёсткость при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как описано. Однако при разбитом стекле оно, вероятно, будет продолжать трескаться в процессе работы, и может потребоваться использовать металлический монтажный инструмент для вынимания стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑экран.

Так как в процессе могут встретиться осколки стекла, настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Положите iOpener плоско на правый край iPad, разровняйте его так, чтобы был хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед началом поддёма передней панели.

В верхнем правом углу iPad есть небольшой разрыв в клеевом кольце, примерно в 5 см от верхней части iPad. Эту слабость вы и будете использовать.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового монтажного инструмента в зазор между передним стеклом и пластиковой рамкой. Вставьте только самый кончик инструмента, ровно столько, чтобы расширить трещину.

Может потребоваться приложить силу, чтобы ввести заострённый кончик инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, покачивая пластиковый монтажный инструмент взад‑вперёд по мере необходимости.

Убедитесь, что вы поместили инструмент в правильное место — между пластиковой рамкой дисплея и передним стеклом.

Держав кончик пластикового монтажного инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую лопатку в зазор рядом с монтажным инструментом.

Уберите пластиковый монтажный инструмент с iPad и продвиньте лопатку дальше под переднее стекло на глубину около 0,5 дюйма.

Пока вы ослабляете клей по правой стороне iPad, снова нагрейте iOpener и поместите его на нижний край iPad.

Пока нижний край прогревается iOpener, начните освобождать клей с правого края iPad.

Ведите лопатку вниз вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, возможно потребуется значительная сила. Работайте аккуратно.

Если вы видите кончик лопатки под передним стеклом, немного вытяните лопатку. Хотя использование лопатки на такой глубине не повредит ничего, она может покрыться клеевыми остатками и испачкать ЖК‑экран.

Возможно, потребуется переместить разогретый iOpener обратно на правый край iPad по мере ослабления клея. Это зависит от того, как долго iPad успел остыть во время вашей работы.

Если инструмент для вскрытия застревает в клее, «прокатите» инструмент вдоль боковой стороны iPad, продолжая ослаблять клей.

Перед удалением первого инструмента из нижнего угла iPad вставьте второй инструмент под правый край переднего стекла, чтобы клей не слипся снова.

Повторно разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют предельной осторожности.

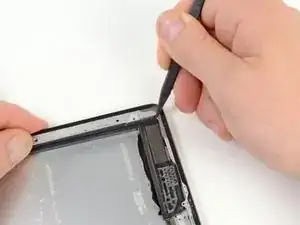

Wi‑Fi антенна прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за расположения антенны крайне важно действовать аккуратно, иначе антенна может получить необратимые повреждения.

Вам нужно будет освободить клей, удерживающий антенну на передней панели, не повредив тонкие элементы, соединяющие антенну с нижней частью iPad. Следуйте следующим шагам тщательно.

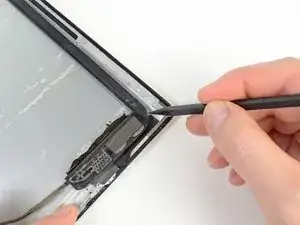

Проведите инструмент для вскрытия вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите инструмент дальше правого нижнего угла. Вы можете повредить Wi‑Fi антенну.

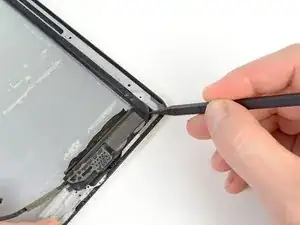

На этом шаге требуется перемещать инструмент вдоль правого нижнего края передней панели. Wi‑Fi антенна очень близко к углу и легко перерезается при неправильном отсоединении клея.

Не извлекайте инструмент полностью из под переднего стекла, а вытащите его лишь немного так, чтобы примерно 1/8" (3 мм) кончика оставалось под стеклом.

Проведите кончиком инструмента вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

После того как вы прошли мимо Wi‑Fi антенны (приблизительно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте инструмент до максимальной глубины.

Проведите инструмент вправо, ослабляя клей, фиксирующий Wi‑Fi антенну на переднем стекле.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, выдвигая инструмент достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя его на глубину 1/2 дюйма (10 мм), как только инструмент пройдет кнопку «Домой».

Если клей вдоль нижнего края слишком остыл, разогрейте iOpener, чтобы согреть клей в той области, где вы работаете.

Не разогревайте iOpener более одной минуты за раз и всегда ждите не менее двух минут перед повторным разогревом.

Продолжайте освобождать клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте инструмент в этой области на глубину не более 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте инструмент зажатым под передним стеклом рядом с кнопкой «Домой».

Повторно разогрейте iOpener в микроволновой печи и установите его на левый край iPad, чтобы начать нагрев клея в этой секции.

Проведите инструмент вдоль верхнего края iPad, немного выдвинув его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень толстый, и может потребоваться значительное усилие. Работайте осторожно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей остыл, замените iOpener вдоль верхнего края и продолжайте работу. Если iOpener слишком остыл, разогрейте его.

Если инструмент начинает застревать в клее, «прокатите» инструмент, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите инструмент вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей ещё довольно липкий, повторно разогрейте iOpener и положите его на левый край, пока вы работаете.

Проведите инструмент вдоль левого края iPad, освобождая клей по ходу. Клей здесь тонкий из‑за сенсорного слоя по всей левой стороне. Убедитесь, что инструмент не вставлен слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить сенсорный слой.

Шлейф сенсорного слоя находится примерно в 2" (50 мм) от низа iPad. Остановитесь, когда будете примерно в 2.25" (60 мм) от нижнего края iPad.

Используя медиатор, который всё ещё находится под нижней кромкой iPad, отрезвите клей в нижнем левом углу.

Нижняя часть кабеля дигитайзера находится всего в ~1" (25 мм) от нижнего края iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, приподнимите нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В этом случае подденьте медиатор под край iPad в месте, где стекло всё ещё приклеено, и «перережьте» клей.

Держа iPad за верхний и нижний правые углы, отведите переднее стекло от iPad.

Осторожно обращайтесь с оставшимся клеем и при необходимости используйте медиатор, чтобы разрезать клей, удерживающий переднюю панель.

При сборке используйте микрофибровую салфетку и сжатый воздух, чтобы удалить пыль и отпечатки на ЖК‑экране перед повторной установкой стекла.

Снимите четыре винта Phillips #00 длиной 2 мм, крепящие ЖК‑экран к алюминиевой рамке.

Используя пластиковый инструмент для вскрытия или лопатку, приподнимите правый край ЖК‑экрана и извлеките его из iPad.

Поверните ЖК‑экран по его левому краю и положите его на переднюю панель.

Будьте осторожны при перемещении ЖК‑экрана. Шлейф хрупкий и может порваться при сильном изгибе.

С помощью дефлектора лопатки отогните кусочек ленты, закрывающий разъём шлейфа ЖК‑экрана.

Поднимите фиксирующий язычок ZIF‑разъёма шлейфа ЖК‑экрана.

Используя пальцы или пинцет, извлеките шлейф ЖК‑экрана из его гнезда на плате.

Не касаясь передней стороны ЖК‑экрана, поднимите его с передней панели.

При необходимости отогните кусочек ленты, который фиксирует шлейф дигитайзера на плате.

Поднимите фиксирующие язычки на обоих ZIF‑разъёмах шлейфа дигитайзера.

Используйте плоский конец лопатки, чтобы ослабить клей под шлейфом дигитайзера.

Очень аккуратно вытяните шлейф дигитайзера прямо из его гнезд на плате.

Отогните шлейф дигитайзера и с помощью плоского конца лопатки освободите клей, закрепляющий шлейф на задней алюминиевой крышке.

Пальцами извлеките шлейф дигитайзера из его канавки в алюминиевой рамке.

Снимите переднюю панель с iPad.

Если присутствуют, удалите кусочки электроизоляционной ленты, закрывающие антенну Wi‑Fi, кабель динамика и кабель док‑разъёма.

Отключите следующие разъёмы от их гнёзд на плате:

Кабель антенны Wi‑Fi

Кабель разъёма динамика.

Кабель док‑разъёма.

Убедитесь, что вы поддеваете под разъём, а не под гнездо. Поддевание гнезда может вызвать серьёзные повреждения.

Отогните и снимите кусочек электроизоляционной ленты, закрывающий разъём кабеля блока разъёма для наушников.

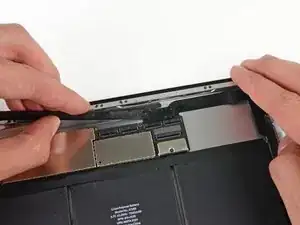

Используя наконечник лопатки, поднимите фиксирующие язычки на обоих ZIF‑разъёмах, фиксирующих кабель блока наушников на плате.

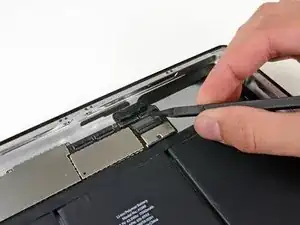

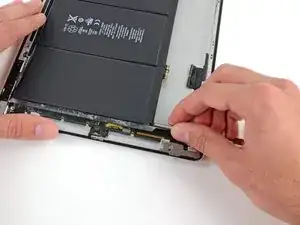

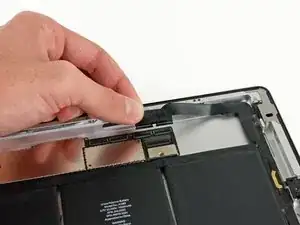

Засуньте плоский конец лопатки под кабель блока наушников, чтобы освободить клей, прикрепляющий его к задней алюминиевой рамке.

Вытяните кабель блока наушников прямо из его гнезда на плате.

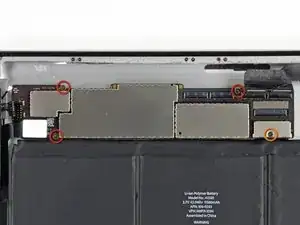

Снимите следующие четыре винта, фиксирующие плату к задней алюминиевой панели:

Три винта Phillips #00 длиной 2.1 мм

Один винт Phillips #00 длиной 2.5 мм

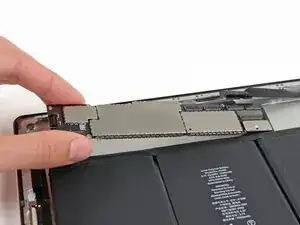

Извлеките плату из задней панели iPad.

Батарея в iPad третьего поколения очень плотно приклеена к алюминиевой рамке с помощью большого количества прочного клея.

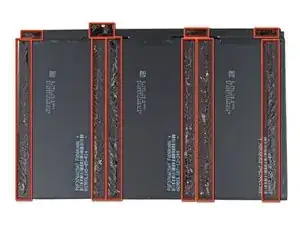

В следующих шагах вы будете удалять клей под батареей по 2 дюйма за раз. Это предотвратит чрезмерное напряжение на батарею.

Будьте очень осторожны, чтобы не проколоть и не повредить батарею при её извлечении из iPad. Батареи содержат токсичные вещества, которые опасны при проглатывании или вдыхании.

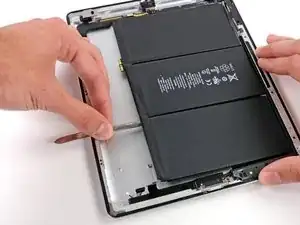

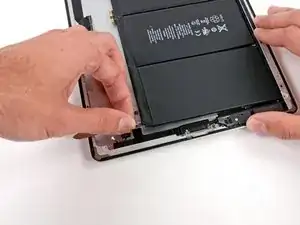

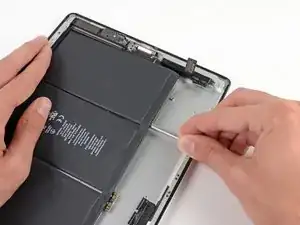

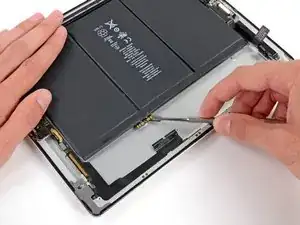

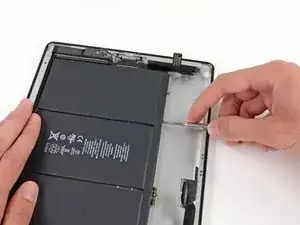

Вставьте плоский конец металлической лопатки под батарею рядом с нижней частью iPad.

Просуньте металлическую лопаткy примерно на 1.5" под батарею, чтобы освободить клей.

Клей очень прочный. Ослабление клея требует значительного усилия. Работайте медленно и осторожно, следя за тем, чтобы металлическая лопатка не соскользнула.

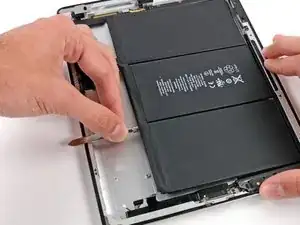

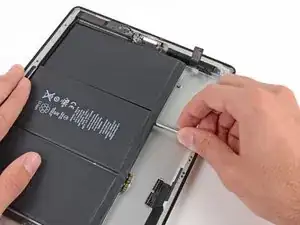

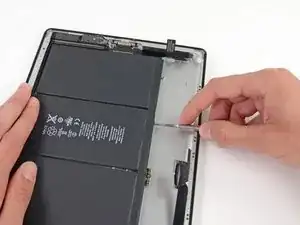

Аналогично описанному выше, просуньте лопаткy примерно на 2" под другие полосы клея.

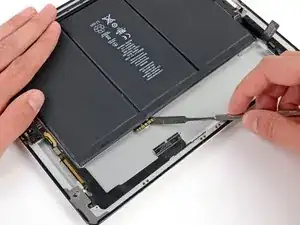

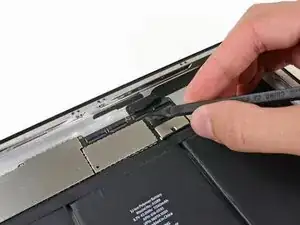

Осторожно просуньте металлическую лопаткy под разъем батареи, освобождая клей, который фиксирует его на месте.

Продолжайте освобождать клей возле верхней части батареи.

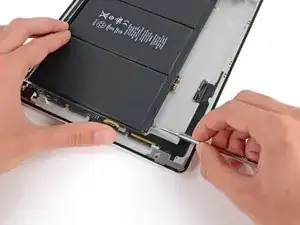

Начиная там, где закончился последний проход, вставьте металлическую лопаткy ещё на два дюйма под батарею.

Когда вы продвигаете лопаткy глубже под батарею, держите её как можно более плоско относительно задней крышки, чтобы избежать изгиба батареи.

Повторите этот процесс для оставшихся полос клея.

Аналогично ранее описанному, продолжайте ослаблять клей на всех полосах до глубины примерно 4".

Для последнего прохода протолкните металлическую лопаткy до самого правого края iPad.

Проделайте это для всех полос клея.

Убедитесь, что весь клей от батареи ослаблен.

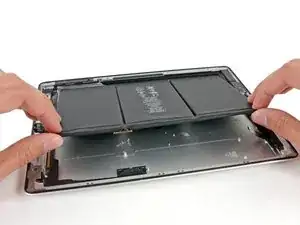

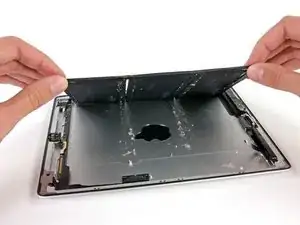

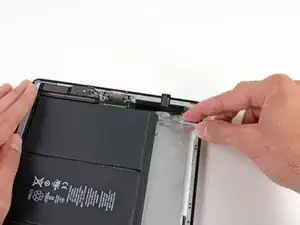

Осторожно приподнимите левую сторону батареи, поворачивая её в сторону правой части iPad.

Используйте металлическую лопаткy, чтобы ослабить любой клей, который всё ещё держит батарею на месте

Извлеките батарею из iPad.

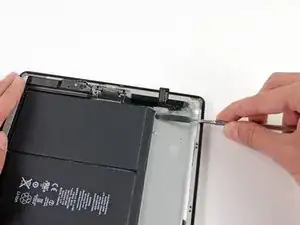

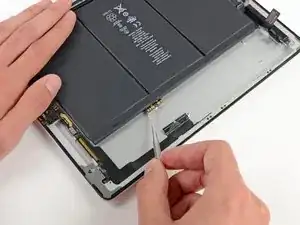

Используя плоский конец лопатки, отожмите пластиковую прокладку от алюминиевой рамки.

Удалите пластиковую прокладку из iPad.

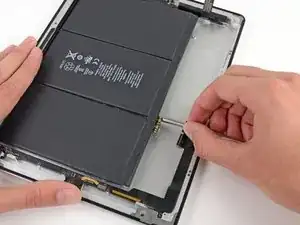

Удалите два винта Phillips #00 длиной 1.8 мм, крепящих разъем дока к задней алюминиевой крышке.

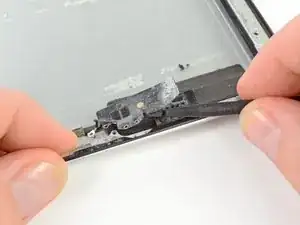

Используя плоский конец лопатки, подденьте разъем дока.

Удалите разъем дока из iPad.

Удалите следующие винты, фиксирующие антенну Wi‑Fi к алюминиевой рамке.

Два винта Phillips #00 длиной 1.75 мм (маленькая головка)

Один винт Phillips #00 длиной 4.15 мм

Один винт Phillips #00 длиной 1.8 мм (широкая головка)

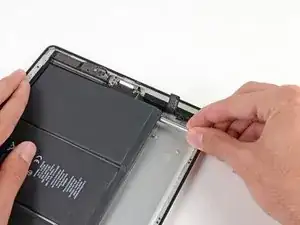

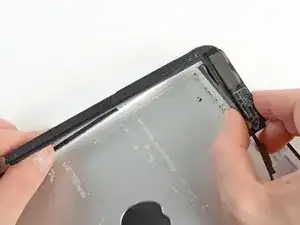

Используйте плоский конец лопатки, чтобы ослабить поролоновый клей, фиксирующий антенну Wi‑Fi к узлу динамика.

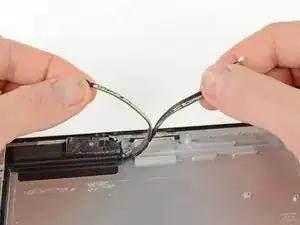

Крепко захватите антенну Wi‑Fi и кабель динамика вместе.

Осторожно отсоедините кабели от алюминиевой рамки.

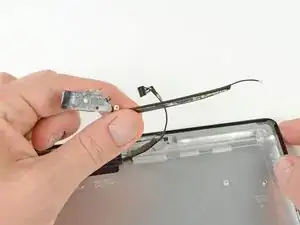

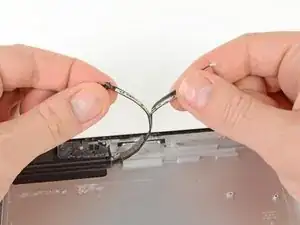

Разделите кабель динамика и кабель антенны Wi‑Fi.

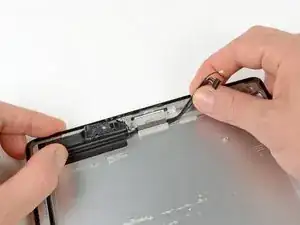

Удалите кабель Wi‑Fi из iPad.

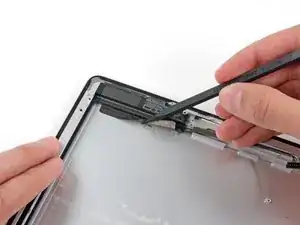

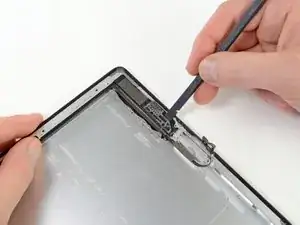

Вставьте кончик лопатки под клейкую ленту, фиксирующую динамик к алюминиевой рамке.

Просуньте лопаткy под ленту, ослабляя клей.

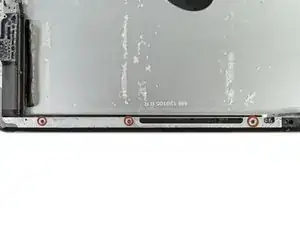

Удалите три винта Phillips #00 длиной 4.25 мм, фиксирующие динамик к алюминиевой рамке.

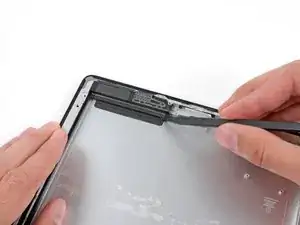

Используя лопаткy, аккуратно выдавите узел динамика из его гнезда в алюминиевой рамке.

Продолжайте надавливать и поддевать, пока угол динамика не выйдет из-под алюминиевой рамки.

Извлеките динамик из iPad.
