Замена переключателя блокировки поворота/беззвучного режима iPad 3 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом работы — грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Разогрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки потребуется больше или меньше времени. iOpener достаточно разогрет, когда до него едва горячо дотронуться.

В течение всего ремонта, по мере остывания iOpener, разогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Следите, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он кажется вздувшимся.

Если iOpener в середине всё ещё слишком горячий, продолжайте работу, дождавшись его частичного остывания перед следующим разогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет сильно горячим, поэтому будьте осторожны при обращении. При необходимости используйте кухонную перчатку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Вытяните разогретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если потребуется повторный разогрев, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуто, закрепите дальнейшее разрушение и защитите себя во время ремонта, заклеив стекло.

Наклейте накладывающиеся полосы прозрачной упаковочной ленты на дисплей iPad до полного покрытия лицевой стороны.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако после повреждения стекло, вероятно, будет продолжать трескаться в процессе работы, и может потребоваться использовать металлический инструмент, чтобы вычистить стекло.

Наденьте защитные очки, чтобы защитить глаза, и соблюдайте осторожность, чтобы не повредить ЖК‑дисплей.

Поскольку в ходе процедуры вы можете иметь дело с разбитым стеклом, настоятельно рекомендуем надеть защитные очки для защиты от летящих осколков.

Положите iOpener плоско на правый край iPad, разгладив его так, чтобы был хороший контакт между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad в клеевом кольце есть небольшой зазор, примерно в 2,0 дюйма (~5 см) от верха iPad. Вы воспользуетесь этой слабостью.

Совместите инструмент с кнопкой беззвучного режима. Вставьте наконечник пластикового инструмента для открытия в зазор между передним стеклом и пластиковым ободом. Вставляйте только самый кончик инструмента, лишь настолько, чтобы расширить трещину.

Для того чтобы застрявший наконечник инструмента прошёл между стеклом и пластиком, может потребоваться сила. Работайте терпеливо и аккуратно, покачивая пластиковый инструмент туда‑сюда по необходимости.

Убедитесь, что вы поместили инструмент в правильное место — между пластиковым ободом дисплея и передним стеклом.

Держа наконечник пластикового инструмента зажатым между передним стеклом и пластиковым ободом, вставьте в зазор пластиковую пластину‑фиксатор прямо рядом с инструментом.

Уберите пластиковый инструмент из iPad и протолкните фиксатор глубже под переднее стекло на глубину около 0,5 дюйма.

Пока вы освобождаете клей по правой стороне iPad, разогрейте iOpener и замените его на нижнем крае iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проводите фиксатором вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, и может потребоваться значительное усилие. Работайте аккуратно.

Если вы видите наконечник фиксатора под передним стеклом, вытяните фиксатор чуть‑чуть наружу. Использование фиксатора на такой глубине не повредит ничего, но может оставить клей на ЖК‑дисплее.

Может понадобиться переместить нагретый iOpener обратно к правому краю iPad по мере отвода клея. Это зависит от того, как долго iPad успел остыть во время работы.

Если открывающая лопатка застревает в клее, «прокатывайте» лопатку вдоль боковой стороны iPad, продолжая освобождать клей.

Перед тем как вынуть первую лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не склеился снова.

Снова разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие несколько шагов требуют крайней осторожности.

Wi‑Fi антенна прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за расположения Wi‑Fi антенны крайне важно действовать осторожно, иначе возможен необратимый ущерб антенне.

Вам нужно освободить клей, удерживающий антенну на передней панели, не повредив тонкие детали, прикрепляющие антенну к нижней части iPad. Тщательно следуйте следующим шагам.

Проведите лопатку вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите лопатку дальше правого нижнего угла. Вы можете повредить Wi‑Fi антенну.

На этом шаге нужно перемещать лопатку вдоль правого нижнего края передней панели. Wi‑Fi антенна очень близко к углу и легко перерезается, если клей освобождается неправильно.

Не вынимайте лопатку полностью из‑под переднего стекла, а вытяните её немного так, чтобы примерно 3 мм (1/8") кончика оставалось под стеклом.

Проведите кончиком лопатки вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (примерно 75 мм от правого края, или прямо рядом с кнопкой «Домой»), вставьте лопатку на полную глубину.

Сдвиньте лопатку вправо, освобождая клей, прикрепляющий Wi‑Fi антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, обеспечивая её сохранность при снятии панели.

Продолжайте освобождать клей вдоль нижней части iPad, вытягивая лопатку достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 10 мм (1/2") после того, как лопатка пройдет кнопку «Домой».

Если клей вдоль нижнего края слишком остыл, разогрейте iOpener, чтобы согреть клей в рабочей зоне.

Не нагревайте iOpener более одной минуты за раз и всегда дождитесь как минимум двух минут перед повторным нагревом.

Продолжайте освобождать клей по всей длине нижнего края iPad.

На моделях iPad 4 вставляйте лопатку на максимальную глубину 10 мм (1/2") в этой области, чтобы не повредить шлейф кнопки «Домой».

Оставьте лопатку зажатой под передним стеклом рядом с кнопкой «Домой».

Разогрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать прогрев клея в этой секции.

Проведите лопатку вдоль верхнего края iPad, немного вытягивая её, чтобы обойти крепление фронтальной камеры.

Клей в этой области очень плотный, и может потребоваться значительная сила. Работайте аккуратно и медленно, чтобы не соскользнуть и не пораниться и не повредить iPad.

Если клей слишком остыл, положите iOpener вдоль верхнего края и продолжайте работу. Если iOpener слишком остыл, снова разогрейте его.

Если лопатка застревает в клее, «прокатывайте» лопатку, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите лопатку вокруг левого верхнего угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё липкий, снова разогрейте iOpener и положите его на левый край во время работы.

Проведите лопатку вдоль левого края iPad, освобождая клей по ходу. Здесь клей тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что лопатка не вставлена слишком глубоко (максимум 10 мм / 1/2"), чтобы не повредить дигитайзер.

Шлейф дигитайзера находится примерно в 50 мм (2") от нижней части iPad. Прекратите скольжение лопатки, когда будете примерно в 60 мм (2.25") от нижней части iPad.

Используя захват для поддевания, который всё ещё находится под нижним краем iPad, освободите клей по нижнему левому углу.

Нижняя часть кабеля дигитайзера находится всего в ~1" (25 мм) от нижнего края iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя один из захватов для поддевания, приподнимите нижний правый угол iPad и возьмите его пальцами.

Некоторая клейкая лента по периметру iPad могла снова приклеиться. В этом случае подденьте захватом край iPad в месте, где защитное стекло всё ещё приклеено, и «разрежьте» клей.

Держав iPad за верхний и нижний правый углы, отведите защитное стекло от корпуса iPad.

Остерегайтесь оставшегося клея и используйте захват для поддевания, чтобы отрезать клей, который всё ещё может удерживать фронтальную панель.

При сборке используйте микрофибру и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК‑экрана перед установкой стекла.

Удалите четыре винта Phillips #00 длиной 2 мм, крепящие ЖК‑дисплей к алюминиевой раме.

Используя пластиковый инструмент для поддевания или лопатку, приподнимите правый край ЖК‑дисплея и выньте его из iPad.

Поверните ЖК‑дисплей по его левому краю и положите поверх фронтальной панели.

Будьте осторожны при перемещении ЖК‑экрана. Шлейф хрупкий и может оборваться при чрезмерном изгибе.

Используя наконечник лопатки, отогните кусочек ленты, закрывающий разъём шлейфа ЖК‑дисплея.

Поднимите фиксирующий язычок на ZIF‑разъёме шлейфа ЖК‑дисплея.

С помощью пальцев или пинцета вытащите шлейф ЖК‑дисплея из его гнезда на логической плате.

Не касаясь передней стороны ЖК‑экрана, снимите ЖК‑дисплей с фронтальной панели.

При необходимости отогните кусочек ленты, который закрепляет шлейф дигитайзера на логической плате.

Поднимите фиксирующий язычок на обоих ZIF‑разъёмах шлейфа дигитайзера.

Используйте плоский конец лопатки, чтобы ослабить клей под шлейфом дигитайзера.

Очень осторожно вытяните шлейф дигитайзера прямо из его гнёзд на логической плате.

Отогните шлейф дигитайзера и используйте плоский конец лопатки, чтобы отделить клей, фиксирующий кабель к задней алюминиевой крышке.

Пальцами вытащите шлейф дигитайзера из его канавки в алюминиевой рамке.

Снимите фронтальную панель с iPad.

Отогните и снимите кусочек электроизоляционной ленты, закрывающий разъём кабеля разъёма для наушников.

Используя наконечник лопатки, поднимите фиксирующие язычки на обоих ZIF‑разъёмах, удерживающих кабель разъёма для наушников на логической плате.

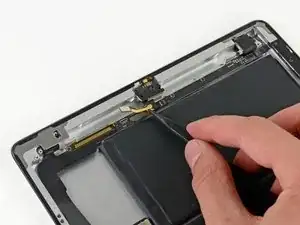

Сдвиньте плоский конец лопатки под кабель узла разъёма для наушников, чтобы отделить клей, фиксирующий его к задней алюминиевой рамке.

Вытяните кабель узла разъёма для наушников прямо из его разъёма на логической плате.

Отогните и снимите клейкую ленту, закрывающую узел разъёма для наушников.

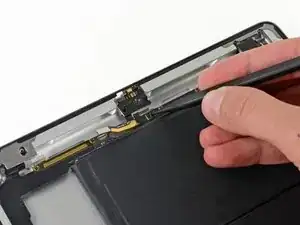

Используя плоский конец лопатки, отожмите разъём фронтальной камеры от его гнезда на узле разъёма для наушников.

Сдвиньте лопатку вправо, чтобы освободить клей, держащий кабель камеры.

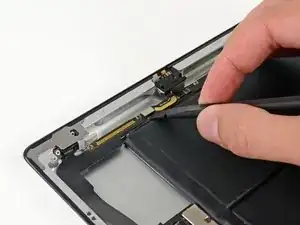

Используя наконечник лопатки, поднимите фиксирующий язычок на ZIF‑разъёме микрофонного кабеля.

Вставьте наконечник лопатки под микрофонный шлейф и выньте его из ZIF‑разъёма.

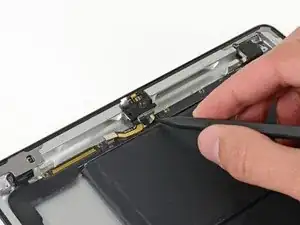

Сдвиньте лопатку влево, чтобы отделить клей, удерживающий микрофонный шлейф на узле разъёма для наушников.

Поднимите фиксирующий язычок, удерживающий шлейф кнопок громкости/питания в разъёме на плате узла разъёма для наушников.

Извлеките шлейф кнопки громкости из его ZIF‑разъёма.

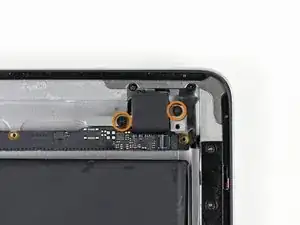

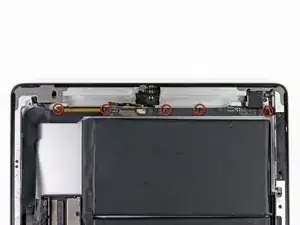

Удалите следующие винты с блока разъёма для наушников:

Пять 2,6 мм крестовых винтов #0

Два 2,0 мм с широким головкой крестовых винта #00

Два 2,6 мм крестовых винта #00

Эти винты вкручены под углом в алюминиевую рамку. Держите отвертку так, чтобы она была выровнена с винтом, чтобы избежать срезания шлица.

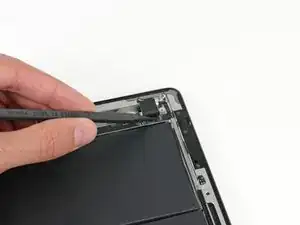

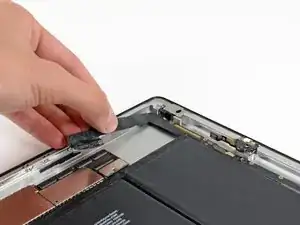

Осторожно отслойте гибкий кабель блока разъёма для наушников от поролоновой прокладки в верхнем левом углу задней крышки.

При необходимости используйте плоский конец лопатки, чтобы ослабить клей, фиксирующий гибкий кабель к поролону.

Удалите следующие винты, крепящие кабель кнопок питания и громкости к алюминиевой рамке:

Два 5,5 мм крестовых винта #0

Один 2,6 мм крестовый винт #0

Два 2,6 мм крестовых винта #0

Эти винты вкручены под углом в алюминиевую рамку. Всегда держите отвертку выровненной с винтом.

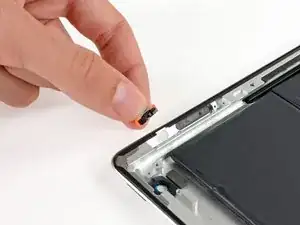

Снимите пластиковую деталь, закрывающую кнопки громкости.

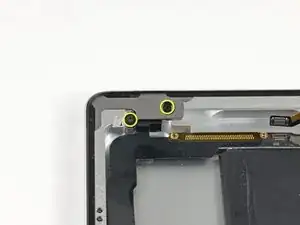

Удалите один 2,6 мм крестовый винт #00, удерживающий рамку кнопок громкости к алюминиевой рамке.

Этот винт вкручен под углом в алюминиевую рамку. Всегда держите отвертку выровненной с винтом.

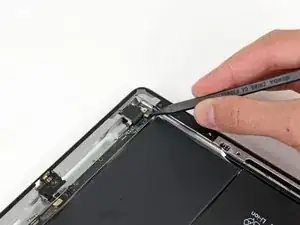

Подденьте край датчика сна/пробуждения пластиковой лопаткой, аккуратно, чтобы не повредить хрупкий кабель.

Проведите пластиковой лопаткой вокруг датчика, отделяя клей.

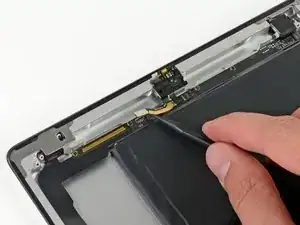

Продолжайте водить пластиковой лопаткой под кабелями питания и громкости, освобождая клей.

Используя наконечник лопатки, отделите клей под ветвью гибкого кабеля кнопок громкости.

Продолжайте направлять наконечник лопатки к верхней части iPad, отделяя клей.

Держа наконечник лопатки под гибким кабелем, аккуратно приподнимите кнопку питания из её разъёма в алюминиевой рамке.

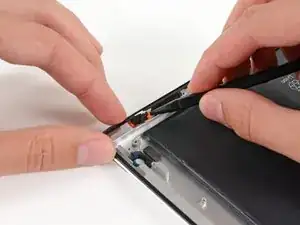

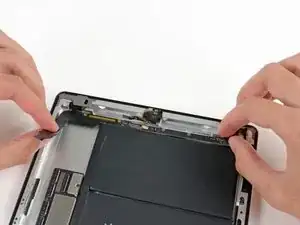

Держа кабель кнопок питания и громкости обеими руками, осторожно вытяните кнопки громкости и переключатель блокировки из их разъёмов в алюминиевой рамке.

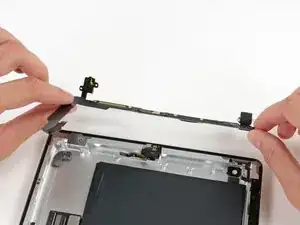

Поднимите и удалите кабель кнопок питания и громкости из задней алюминиевой крышки.

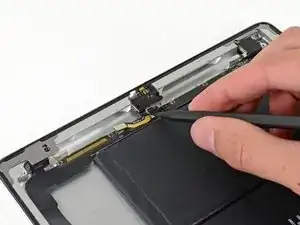

С помощью лопатки, направляя её, выдавите переключатель звука/блокировки из гнезда в алюминиевой рамке.

Поднимите и удалите переключатель звука/блокировки из задней алюминиевой крышки.
