Замена экрана Trio Stealth-Mini

Планшеты

Экраны планшетов часто повреждаются. Это руководство проведет пользователя через этапы замены поврежденного экрана. Важно быть осторожным, чтобы не повредить детали, так как большинство из них хрупкие.

Шаг 1

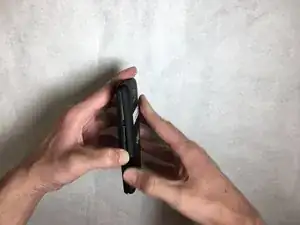

Найдите углубление в нижней части устройства.

Шаг 2

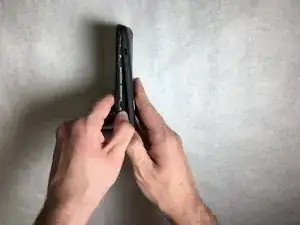

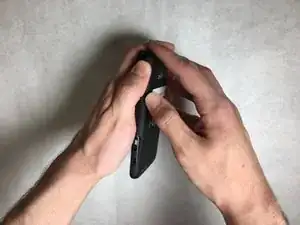

Потяните за углубление и снимите корпус устройства.

Шаг 3

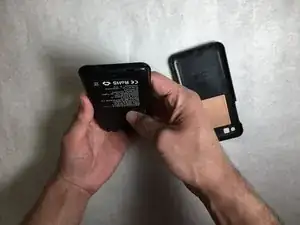

Удалите неисправную батарею и вставьте замену в ее слот.

Шаг 4

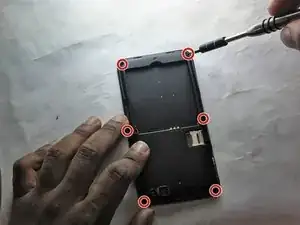

Удалите шесть винтов Phillips #0 длиной 2.4 мм, обведенных на изображении.

Шаг 5

Снимите внутренний корпус, чтобы получить доступ к материнской плате.

Шаг 6

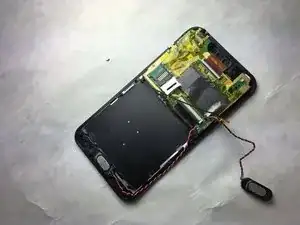

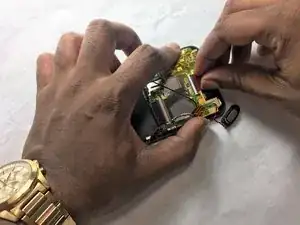

Удалите динамики, отогнув желтую ленту.

Шаг 7

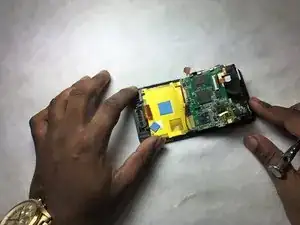

Удалите шлейф сверху материнской платы.

Шаг 8

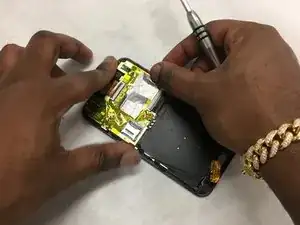

Отогнув желтую ленту, удалите винты Phillips #0 длиной 2.5 мм сверху материнской платы.

Шаг 9

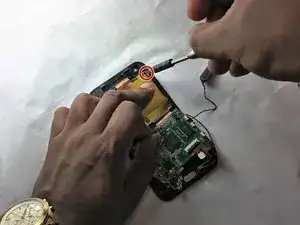

Удалите три винта Phillips #0 длиной 2.5 мм, крепящие экран к основной сборке.

Шаг 10

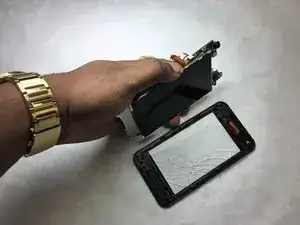

Убедитесь, что все винты отсоединены от экрана.

Шаг 11

От

Перевод руководства с ifixit.com
