Замена динамика Trio STEALTH-9
В данном руководстве вы будете разбирать ваше устройство, чтобы получить доступ к динамику в вашем Trio. В следующих шагах необходимо быть очень осторожным с некоторыми проводами из-за их тонкости, а также потребуются инструменты для пайки.
Шаг 1

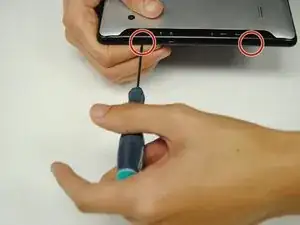

Удалите два винта Phillips #00 сбоку планшета.
Шаг 2
Возьмите один из пластиковых инструментов для открывания и вставьте его в середину планшета, начиная со стороны порта USB.
Удерживая инструмент на месте, возьмите одну из 6 пластиковых открывательных лопаток и проведите ею по щели, которую вы сделали инструментом для открывания.
Шаг 3

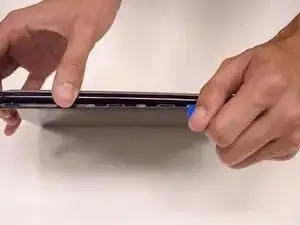

Продолжайте проходить по сторонам планшета с помощью пластиковой лопатки, следя за тем, чтобы удерживать щели, сделанные либо рукой, либо инструментом для открывания.
Вы можете заметить некоторые щелчки, когда проходите лопаткой. Не переживайте, это совершенно нормально.
Шаг 4

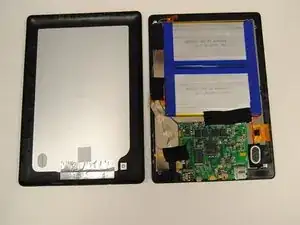

Снимите заднюю крышку планшета, чтобы открыть внутренние компоненты.
Чтобы собрать обратно, прижмите концы вместе, пока все четыре стороны не закроются.
Шаг 5

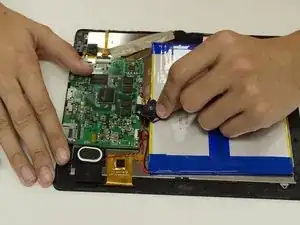

Медленно удалите изоленту, удерживающую провода динамика.
Шаг 6

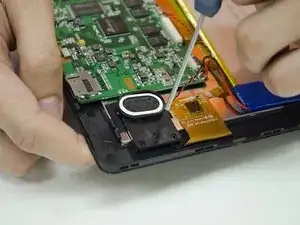

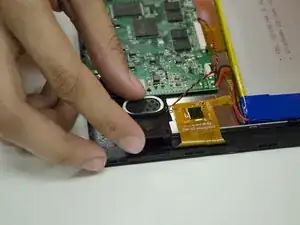

Удалите винт #00 на кронштейне динамика и снимите кронштейн динамика.
Шаг 7

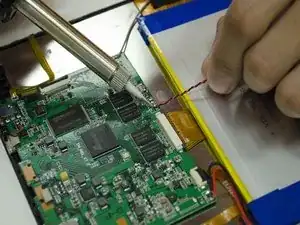

Подготовьте свои инструменты для пайки. Отпаивайте провода динамика от материнской платы.
При необходимости удалите излишки олова и нанесите новое олово при замене динамика.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке, обязательно будьте внимательны с проводами и работой по пайке.
