Замена экрана Trio Stealth-G4X

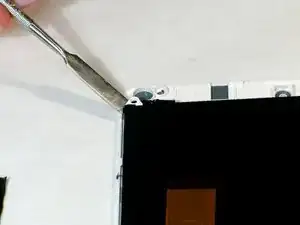

Начиная примерно от середины кромки планшета Trio Stealth-G4X, осторожно вставьте лопатку для вскрытия или медиатор между стыками с одной стороны планшета.

Продолжайте по периметру через все четыре угла планшета, освобождая все удерживающие защёлки, фиксирующие корпус. Это позволит разделить две половины планшета и получить доступ к материнской плате.

Не заглубляйтесь слишком сильно при разделении половин, чтобы не повредить внутренние компоненты планшета.

После разделения двух половин отложите заднюю крышку планшета в сторону — она не понадобится до сборки. Теперь найдите камеру на материнской плате планшета.

Отогните жёлтую защитную плёнку на материнской плате, чтобы получить доступ к шлейфу камеры.

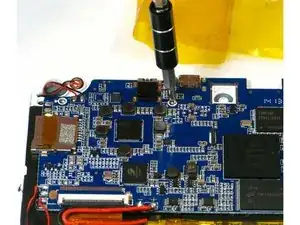

Возьмите крестовую отвёртку и выкрутите 3 мм винт прямо над модулем камеры. Отложите винт, чтобы не потерять его.

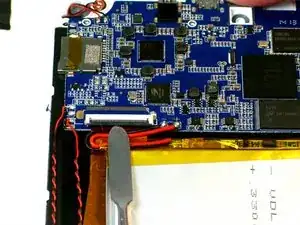

Используйте лопатку, чтобы поддеть чёрную защёлку на этом разъёме вверх. Это разблокирует шлейф, соединяющий камеру с материнской платой.

После разблокировки очень аккуратно вытащите шлейф из разъёма, чтобы отключить его.

Обращайтесь с шлейфом очень осторожно, он легко рвётся.

Теперь можно снять узел камеры. Используйте лопатку, чтобы аккуратно поддеть камеру и освободить её из посадочного места.

Возьмите модуль камеры пальцами и аккуратно приподнимите его, чтобы вынуть из планшета.

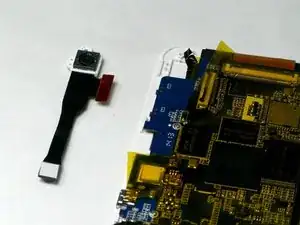

Вы сняли модуль камеры и можете отложить его в сторону. Установите новый модуль камеры, выполняя шаги в обратном порядке. Затем соберите планшет в той же последовательности.

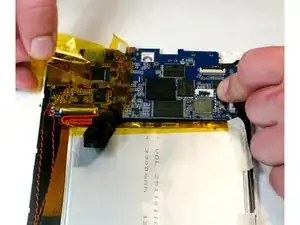

Медленно снимите жёлтую плёнку, покрывающую материнскую плату.

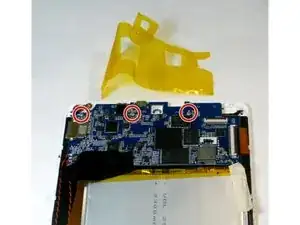

Снимите три оставшихся винта 3 мм с материнской платы с помощью крестовой отвёртки.

Найдите зелёную проводящую ленту в нижней части аккумулятора.

Несмотря на наличие точек пайки, для этой замены разъём распаивать не нужно.

Очень осторожно используйте лопатку, чтобы отлепить проводящую ленту от аккумуляторного блока.

Найдите шлейф в правом верхнем углу планшета.

Он соединяет дигитайзер с материнской платой.

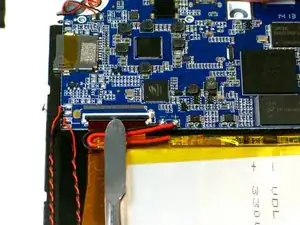

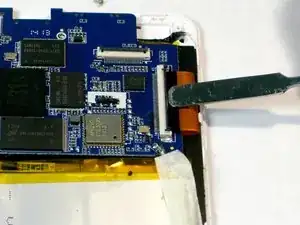

Используйте лопатку, чтобы поддеть чёрную защёлку вверх и разблокировать разъём шлейфа.

Используйте лопатку, чтобы приподнять правую сторону шлейфа и отсоединить его от материнской платы.

Найдите второй шлейф в левом верхнем углу планшета.

Он соединяет ЖК-дисплей с материнской платой.

Используйте лопатку, чтобы поддеть чёрную защёлку вверх и отсоединить шлейф.

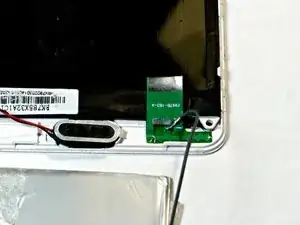

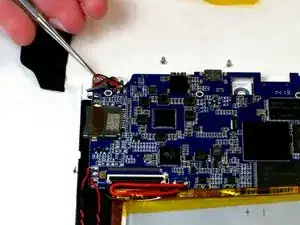

Найдите микрофон в левом верхнем углу планшета. Этот элемент легко выскакивает из посадочного отверстия с помощью лопатки.

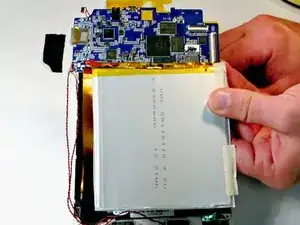

После выполнения всех этих шагов материнская плата, динамики и аккумулятор должны сниматься одним блоком. Аккумулятор может быть закреплён клеем. Чтобы снять его, осторожно подденьте инструмент для Pry под аккумулятор и отделяйте его от задней стороны ЖК-экрана.

Будьте осторожны при извлечении всех этих компонентов из планшета.

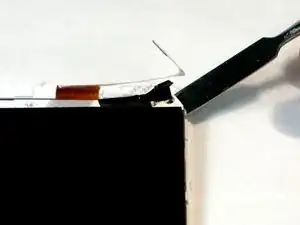

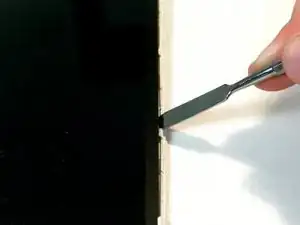

Далее аккуратно вставьте лопатку между экраном и корпусом в левом верхнем углу. Это начнёт отделять клей, скрепляющий экран и корпус.

Продолжайте движение вниз по левой стороне планшета.

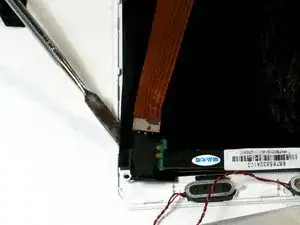

Начните с правого верхнего угла планшета и с помощью лопатки двигайтесь вниз по правой стороне, далее отделяя экран от корпуса.

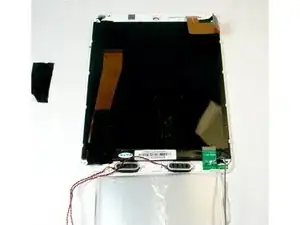

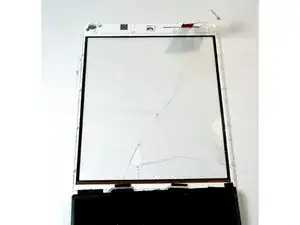

Экран теперь можно извлечь из планшета.

Обязательно удалите остатки клея с корпуса планшета перед установкой нового экрана. Сборку и установку можно выполнить, следуя этим шагам в обратном порядке.
