Замена аккумулятора Trio STEALTH-9
Здесь вы будете работать с проводами под напряжением! Будьте очень осторожны при их выпаивании и следите за тем, чтобы контакты не соприкасались!
Шаг 1
Снимите два винта Phillips #00 с боку планшета.
Шаг 2
Возьмите один из пластиковых инструментов для открытия и вставьте его в середину планшета, начиная со стороны USB-порта.
Удерживая инструмент на месте, возьмите одну из 6 пластиковых лопаток и проведите ею по образовавшемуся отверстию.
Шаг 3
Продолжайте обходить стороны планшета пластиковым инструментом, следя за тем, чтобы держать открытые места, которые вы сделали, либо рукой, либо инструментом.
Вы будете слышать щелчки, когда будете проходить с лопаткой. Не беспокойтесь, это совершенно нормально.
Шаг 4
Снимите заднюю крышку планшета, чтобы увидеть внутренности.
Для замены прижмите каждый из концов вместе, пока все четыре стороны не закроются.
Шаг 5

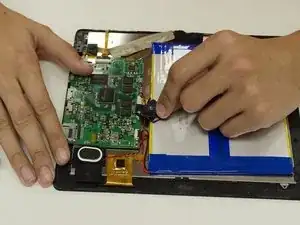

С осторожностью снимите электрическую изоленту, как показано.
Шаг 6

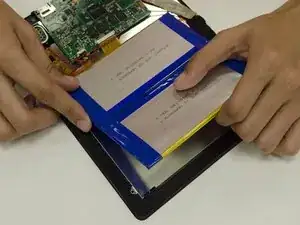

Осторожно вытяните аккумулятор из рамки планшета.
Шаг 7
Подготовьте паяльник и инструменты для снятия.

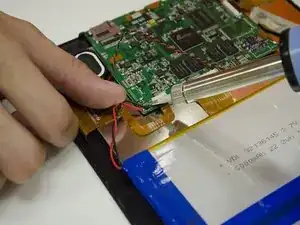

Прикоснитесь паяльником к каждому из контактов аккумулятора и потяните провод от платы.
При необходимости удалите излишки припоя.
Шаг 8

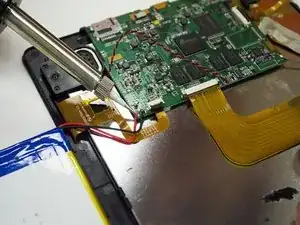

Чтобы заменить аккумулятор, необходимо вставить контакты аккумулятора обратно в материнскую плату, убедившись, что красный провод подключен к положительному (+) контакту, а черный провод к отрицательному (-) контакту.
Нанесите тепло и припой на каждый провод по отдельности.
Удалите излишки припоя, если происходит затопление.
Заключение
Чтобы заменить аккумулятор, необходимо повторно припаять контакты аккумулятора к материнской плате. Вы ДОЛЖНЫ убедиться, что контакты были в правильном порядке, как в начале.
Перевод руководства с ifixit.com
