Замена материнской платы Verizon Ellipsis 10

Откройте крышку слота SD/SIM, чтобы начать поддевать заднюю панель.

Вставьте инструмент для вскрытия iFixit в область слота SD/SIM и начните освобождать защёлки, удерживающие заднюю панель.

Проводите инструментом вдоль кромки корпуса, чтобы освободить все удерживающие защёлки.

Когда все защёлки отпущены, задняя панель должна легко сниматься.

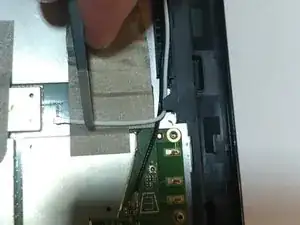

Снимите нижний кусок ленты, фиксирующий аккумулятор, следя за тем, чтобы при этом не оторвать ничего лишнего.

Снимите верхний кусок ленты с помощью инструмента iFixit для вскрытия.

Держась за ленту, аккуратно снимите её, не повредив аккумулятор.

Отсоедините разъём питания аккумулятора, сдвинув белую пластмассовую вилку вниз, отводя её от платы.

Аккумулятор можно вынуть из устройства. Следите, чтобы не сгибать и не повредить аккумулятор.

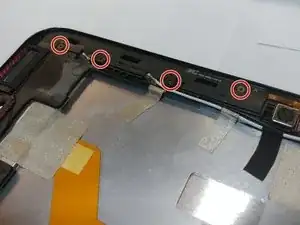

Удалите 4 винта M1.5, удерживающие отмеченный модуль LTE.

Используйте нейлоновую лопатку, чтобы поддеть модуль.

Он зажат защёлками, поэтому будет небольшое сопротивление.

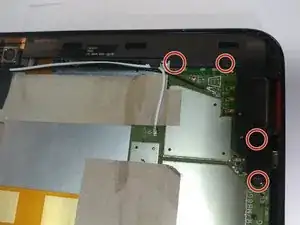

Снимите 4 винта M1.5, удерживающие отмеченный вспомогательный модуль LTE/GPS.

Модуль должен выйти с небольшим сопротивлением.

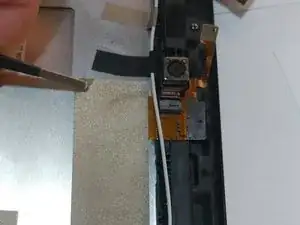

С помощью пинцета приподнимите фронтальную камеру с её направляющего штифта.

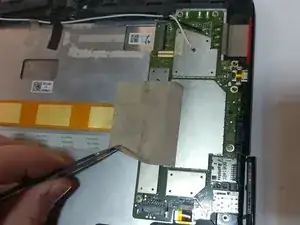

Снимите непроводящую ленту, покрывающую шлейф камеры.

Для снятия ленты может потребоваться отсоединить белый антенный кабель.

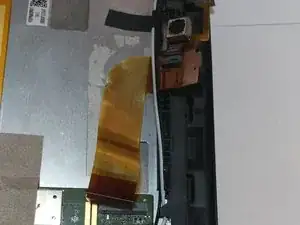

Аккуратно отсоедините шлейф от материнской платы.

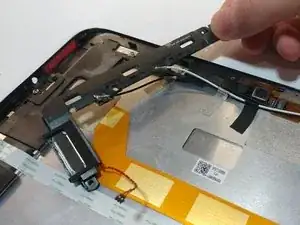

Осторожно отлепите шлейф, так как он приклеен к корпусу.

После отслаивания шлейфа камеры должны свободно выйти из устройства.

Снимите непроводящую ленту, закрывающую два шлейфа.

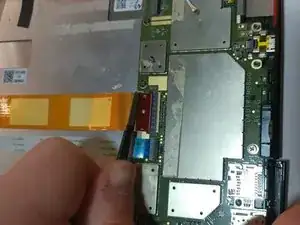

Осторожно отсоедините оба оранжевый и белый шлейфы.

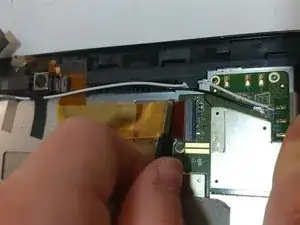

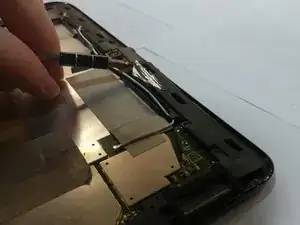

С помощью пинцета отожмите/отсоедините оба чёрный и белый антенные кабели от верхней части материнской платы.

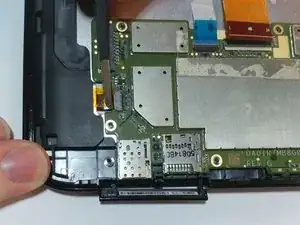

Отсоедините последний шлейф в нижней части материнской платы.

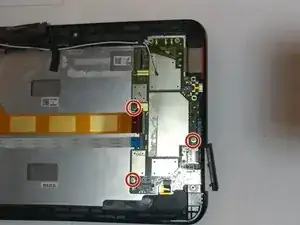

Удалите все винты M1.5, удерживающие материнскую плату.

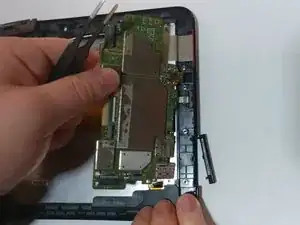

После удаления всех винтов материнская плата должна легко сняться без сопротивления.
