Замена камеры Trio STEALTH-9
Это руководство не должно быть слишком сложным, так как для разборки ничего не нужно паять или перепаивать. Однако будьте осторожны с некоторыми кабелями внутри устройства.
Шаг 1
Удалите два винта Phillips #00 с боковой стороны планшета.
Шаг 2
Возьмите один из пластиковых инструментов для открывания и wedgie его в середину планшета, начиная со стороны USB-порта.
Держите инструмент на месте, возьмите один из 6 пластиковых открывающих лопаток и сдвиньте его по открытию, которое вы сделали с помощью инструмента для открывания.
Шаг 3
Продолжайте двигаться вдоль боков планшета с помощью пластикового пика, убедившись, что вы поддерживаете открытие, которое сделали, либо рукой, либо инструментом для открывания.
Вы заметите некоторые щелчки, когда будете идти с пиком. Не переживайте, это вполне нормально.
Шаг 4
Снимите заднюю крышку планшета, чтобы открыть внутренности.
Чтобы установить крышку обратно, прижмите каждую из сторон, пока все четыре стороны не закроются.
Шаг 5

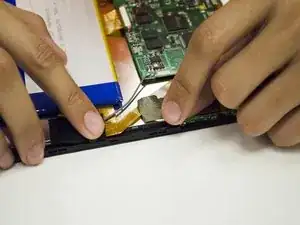

Медленно снимите два кусочка электрической ленты, удерживающие кабель камеры.
Шаг 6

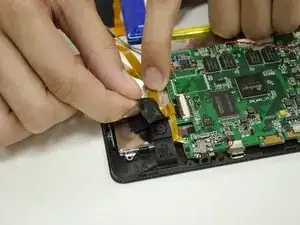

Удалите винт #00, удерживающий крепление камеры, затем снимите крепление камеры.
Шаг 7

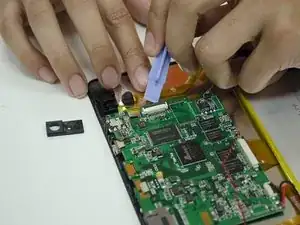

Отсоедините кабель камеры от материнской платы, используя ноготь или пластиковый инструмент для открывания.

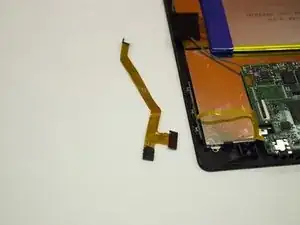

Удалите камеру из рамки и замените по необходимости.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
