Замена материнской платы Trio STEALTH-9

Удалите два винта Phillips #00 на боковой стороне планшета.

Возьмите один из пластиковых инструментов для открывания и вставьте его в середину планшета, начиная со стороны с USB-портом.

Удерживая инструмент на месте, возьмите один из шести пластмассовых клиньев и проведите им через образовавшийся зазор.

Продолжайте обходить боковые стороны планшета пластмассовым клином, следя за тем, чтобы вы сохраняли зазоры, созданные рукой или инструментом для открывания.

Вы услышите щелчки по мере продвижения клина. Не беспокойтесь, это нормально.

Снимите заднюю крышку планшета, чтобы открыть внутренности.

Для установки крышки сожмите каждый край, пока все четыре стороны не защёлкнутся.

Сняв крышку, медленно оттяните изоленту, как показано.

Осторожно оттяните аккумулятор от рамки планшета.

Подготовьте паяльник и инструменты для выпаивания.

Прикоснитесь паяльником к каждому выводу аккумулятора и оттяните вывод от платы.

Удалите излишки припоя по мере необходимости.

Чтобы заменить аккумулятор, вставьте его выводы обратно в материнскую плату, убедившись, что красный провод подключён к клемме + (положительной), а чёрный провод — к клемме - (отрицательной).

Нагрейте и припаивайте каждый вывод по отдельности.

Удалите излишки припоя при заливке.

Медленно снимите два куска изоленты, прижимающие ленточный кабель камеры.

Отвинтите винт #00, крепящий кронштейн камеры, затем снимите кронштейн камеры.

Отсоедините ленточный кабель камеры от материнской платы ногтем или пластиковым инструментом для открывания.

Снимите камеру с рамки и при необходимости замените её.

Медленно снимите изоленту, удерживающую провода динамика.

Отвинтите винт #00, крепящий кронштейн динамика, и снимите кронштейн динамика.

Подготовьте паяльные инструменты. Выпаяйте выводы динамика с материнской платы.

Удалите излишки припоя при необходимости и нанесите новый припой при установке динамика.

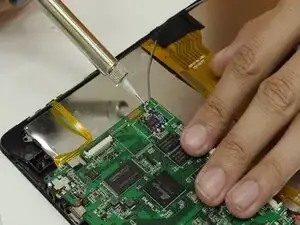

Подготовьте инструменты для выпаивания. Удалите серый провод, припаянный к материнской плате.

Удалите излишки припоя по мере необходимости.

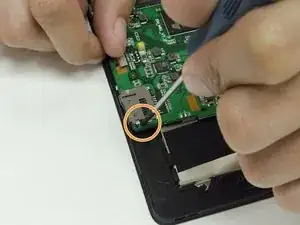

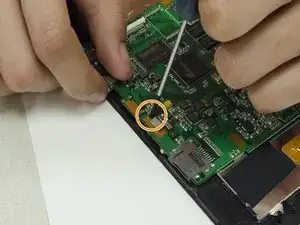

Удалите три винта #00, которые удерживают материнскую плату.

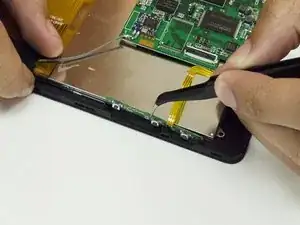

Используйте пинцет, чтобы аккуратно вытащить боковые кнопки из рамки.

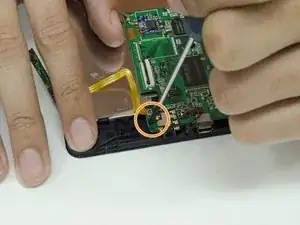

Тим же пинцетом осторожно выньте микрофон с передней части рамки.

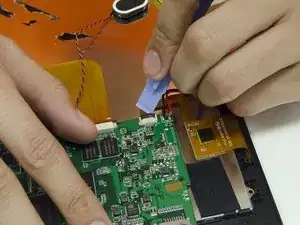

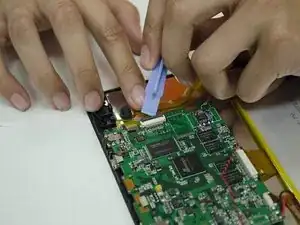

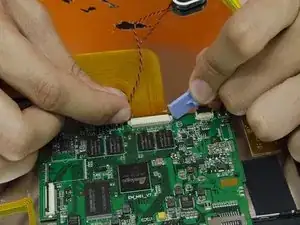

Снимите оставшиеся ленточные кабели с материнской платы ногтями или пластиковым инструментом для открывания.

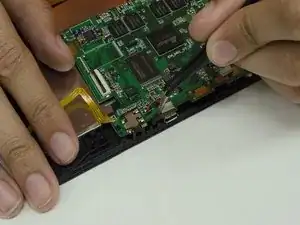

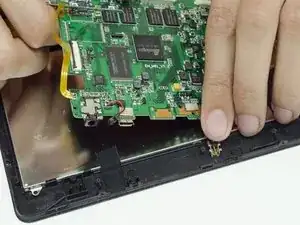

Сняв кабели, поднимите материнскую плату с рамки.

Отремонтируйте или замените материнскую плату по необходимости.
