Замена камеры Trio Stealth-G4X

Планшеты

В этом руководстве показано, как заменить камеру в планшете Trio Stealth-G4X. Вы можете столкнуться с неисправностями камеры, такими как размытые фотографии, сломанный объектив, камера не делает фотографии и т. д. Эти проблемы могут быть вызваны поврежденной камерой, которую необходимо заменить. Однако убедитесь, что камера повреждена, и у вас нет проблем с программным обеспечением, прежде чем пытаться выполнить эту замену. Вы можете проверить страницу устранения неполадок, чтобы узнать, требует ли ваша проблема замены камеры или её можно исправить другим способом.

Шаг 1

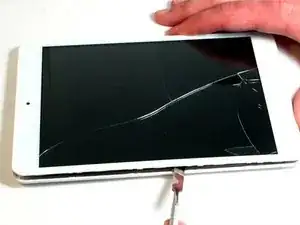

Начните около центрального края планшета Trio Stealth-G4X, осторожно вставляя лопатку или пластиковый инструмент в швы одной стороны планшета.

Шаг 2

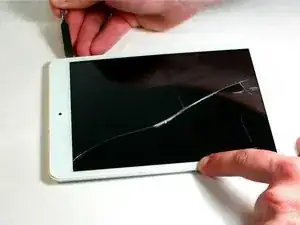

Обойдите все четыре угла планшета, отпуская все фиксирующие вкладки, которые держат планшет вместе. Это позволит вам разделить две половины планшета и получить доступ к материнской плате.

Осторожно не углубляйтесь при разделении двух половин, так как это может повредить внутренние компоненты планшета.

Шаг 3

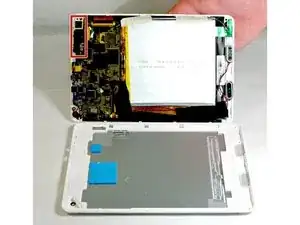

После разделения двух половин отложите заднюю крышку планшета, так как она не понадобится до сборки. Теперь найдите камеру на материнской плате планшета.

Шаг 4

Снимите желтую защитную пленку с материнской платы, чтобы получить доступ к шлейфу камеры.

Шаг 5

Возьмите крестовую отвертку и открутите винт 3 мм прямо над сборкой камеры. Отложите винт в сторону, чтобы не потерять его.

Шаг 6

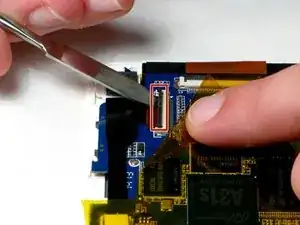

Используйте пластиковый инструмент, чтобы приподнять черную вкладку на этой точке подключения. Это разблокирует шлейф, соединяющий камеру с материнской платой.

После разблокировки очень аккуратно вытяните кабель из гнезда, чтобы отключить его.

Будьте очень осторожны с шлейфом, так как он может легко порваться.

Шаг 7

Теперь вы можете удалить сборку камеры. Используйте пластиковый инструмент, чтобы осторожно освободить камеру.

Шаг 8

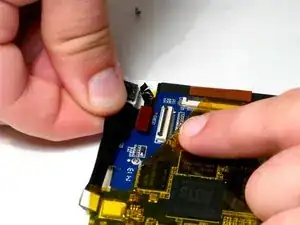

Возьмите сборку камеры пальцами и аккуратно поднимите её из планшета.

Шаг 9
