Замена разъема для наушников Verizon Ellipsis 10
Воспользуйтесь этим руководством, если Ваш Verizon Ellipsis 10 (определяется по номеру модели QTAIR7) воспроизводит искажённый звук, звук плохо слышен или отсутствует звук через наушники.
Неисправный разъем для наушников передаёт искажённый сигнал или вовсе не передаёт звук. Его потребуется заменить, следуя шагам, описанным ниже.
Перед началом ремонта обязательно осмотрите разъём на наличие загрязнений и посторонних частиц — именно они могут быть причиной проблемы. Проверьте работу нескольких разных пар наушников, чтобы убедиться, что неисправность связана именно с разъёмом Verizon Ellipsis 10.
Перед началом убедитесь, что устройство выключено и отключено от всех внешних источников питания.
Шаг 1
Откройте крышку отсека для карты памяти/сим-карты, чтобы начать отсоединение задней панели.
Шаг 2
Начните использовать инструмент iFixit для вскрытия в области отсека карты памяти/сим-карты, чтобы освободить защёлки, удерживающие заднюю панель.
Шаг 3
Перемещайтесь вдоль края устройства, освобождая все фиксирующие защёлки.
Шаг 4
После того как все защёлки будут освобождены, задняя панель легко снимется.
Шаг 5
Снимите нижнюю полоску ленты, фиксирующую аккумулятор, следя за тем, чтобы при этом не оторвать ничего лишнего.
Шаг 6
Удалите верхнюю полоску ленты с помощью инструмента iFixit для вскрытия.
Шаг 7
После того как лента будет отсоединена, аккуратно снимите её, следя за тем, чтобы не повредить аккумулятор.
Шаг 8
Отсоедините разъём питания аккумулятора, сдвинув белую пластиковую вилку вниз от платы.
Шаг 9
Аккумулятор должен легко извлечься из устройства. Следите за тем, чтобы не изогнуть и не повредить его.
Шаг 10

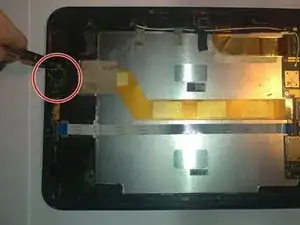

Найдите разъём для наушников и кнопки громкости.
Шаг 11
Вытяните сине-белый разъём от платы.
Шаг 12

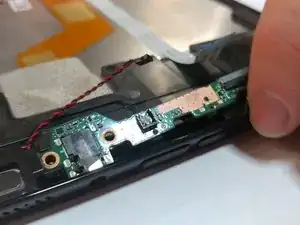

Осторожно отсоедините красный и чёрный провод от платы с помощью пинцета.
Шаг 13

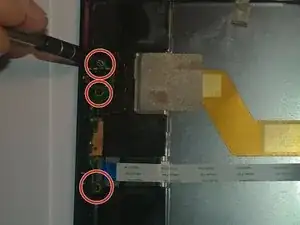

Выкрутите все три винта M1.5 с помощью крестовой отвёртки №00.
Шаг 14
Извлеките плату.
Следите за тем, чтобы не потерять накладки кнопок, так как они ничем не крепятся внутри устройства.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
