Замена динамиков Trio Stealth-G4X

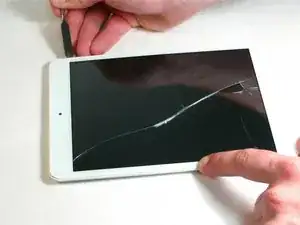

Начиная примерно от середины кромки планшета Trio Stealth-G4X, аккуратно вставьте маленький монтажный инструмент между стыками с одной стороны планшета.

Продвигайтесь по всему периметру через все четыре угла планшета, освобождая все фиксирующие защёлки, удерживающие корпус вместе.

Не углубляйтесь при разделении половин слишком сильно, чтобы не повредить внутренние компоненты планшета.

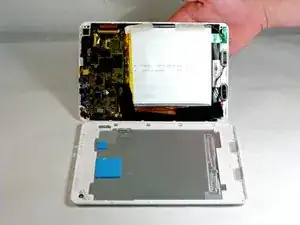

Теперь вы должны иметь возможность разделить две половины планшета. Отложите заднюю крышку в сторону — она вам не понадобится до сборки.

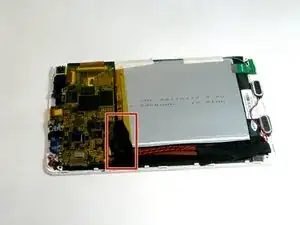

Развернув плату так, чтобы она была направлена вверх, найдите динамики и оплетённые (красный и чёрный) провода, идущие к ним. Сняв, удалите две полоски чёрной клейкой ленты, фиксирующие провода, с помощью маленького монтажного инструмента или вручную.

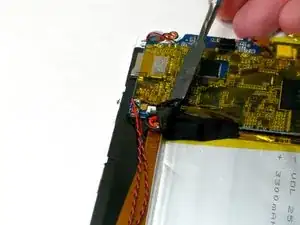

После удаления вы увидите места пайки, где оплетённые (красный и чёрный) провода подключены к плате.

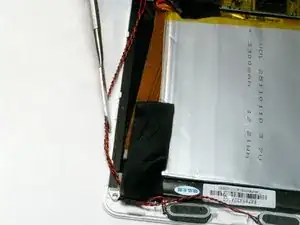

Проследите провода динамиков вниз до самих динамиков в нижней части планшета.

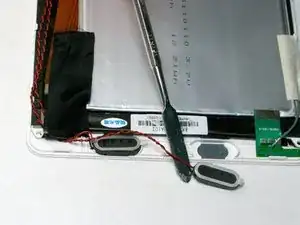

С помощью монтажного инструмента аккуратно подденьте динамики, чтобы освободить их. Как только они ослабнут, разъедините пары динамиков, чтобы определить, какой нужно заменить, и какие точки пайки нужно будет распаять на следующих шагах.

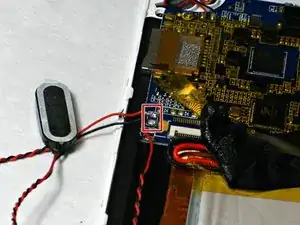

Тщательно осмотрите точки пайки. Обратите внимание, как положительные (красный) и отрицательные (чёрный) контакты расположены на плате. Нагрейте паяльником точку пайки до плавления припоя. После расплавления аккуратно снимите провод с контактной площадки. Распаяйте как положительные, так и отрицательные провода для каждого проблемного динамика.

Припойка выполняется так же, как распайка, но с добавлением припоя. Работайте точно и аккуратно при пайке. При необходимости найдите уроки по пайке на YouTube, если вы не уверены в своих навыках. После того как все провода припаяны обратно, соберите планшет в обратном порядке следования шагов.
