Замена экрана Trio AXS 3G

На задней части устройства находится белый лоток для SD-карты, который закрывает винты, крепящие заднюю панель к планшету.

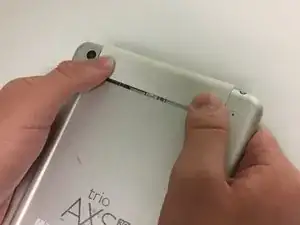

Используйте большие пальцы, чтобы сдвинуть и снять небольшой лоток для SD-карты.

Используя крестовую отвертку #000, выкрутите пять винтов длиной 4 мм и 3 мм в верхней части.

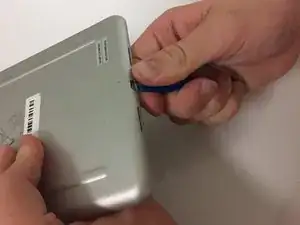

Вставьте пластиковый инструмент для вскрытия между задней панелью и передней частью планшета и аккуратно подденьте панель, отойдя от планшета.

Не поддевайте слишком сильно — экран хрупкий и может треснуть.

Лучше начинать с нижней части планшета при снятии задней панели.

При снятии задней панели также может отойти элемент регулировки громкости.

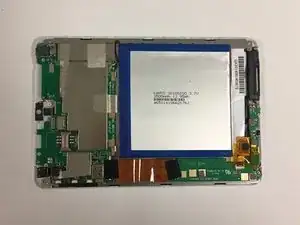

Плату и батарею необходимо снять, чтобы обнажить металлическую панель под ними.

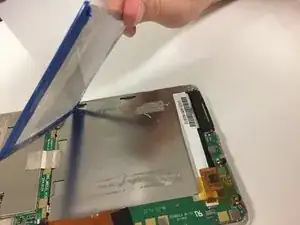

Используйте пластиковую карточку, чтобы отодвинуть батарею от корпуса устройства.

Батарея приклеена к планшету.

Отделите батарею от устройства и отложите в сторону.

Батарея соединена с платой двумя проводами. Будьте осторожны, чтобы не оборвать соединение.

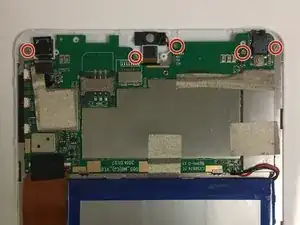

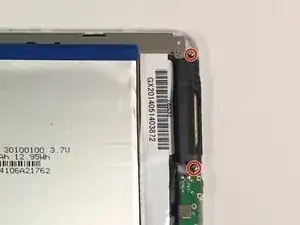

Используя отвертку #000, выкрутите пять винтов 4 мм и 3 мм, соединяющих верхнюю часть платы с устройством.

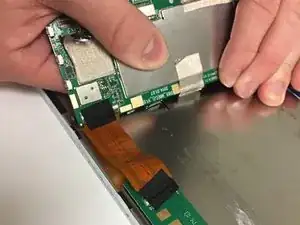

Отсоедините серебряную ленту, которая прикрепляет плату к металлической панели.

Отсоедините шлейф от нижней части платы.

Снимите плату и отложите в сторону.

Меньшая часть платы находится внизу вместе с динамиком.

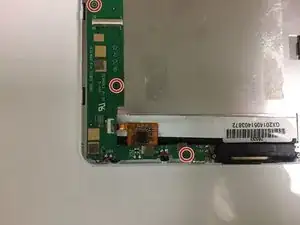

Используя отвертку #000, выкрутите три винта 3 мм, которые крепят меньший сегмент платы к планшету.

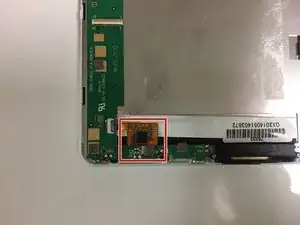

Находясь в нижней части, аккуратно снимите желтую плёнку.

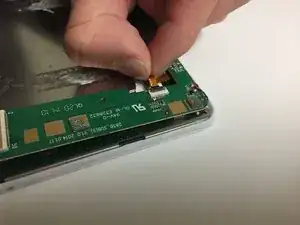

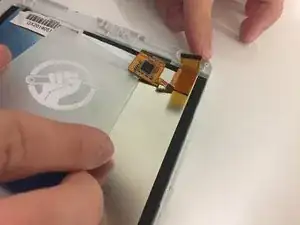

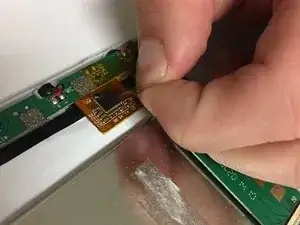

Осторожно отсоедините маленький шлейф, находящийся под плёнкой.

Под этой частью платы находится ещё одно соединение.

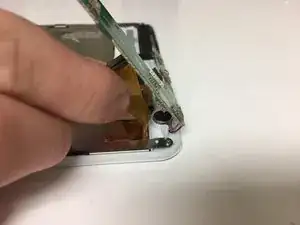

Подняв плату, отсоедините второй шлейф, находящийся под ней.

Выкрутите два винта 4 мм размером #000.

Снимите динамик и нижнюю часть платы.

На этом этапе должны быть удалены почти все внутренние компоненты (см. изображение).

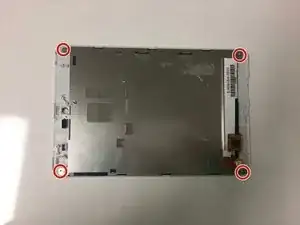

Используя отвертку #000, снимите четыре винта 4 мм, расположенные в каждом углу металлической панели, если вы ещё этого не сделали.

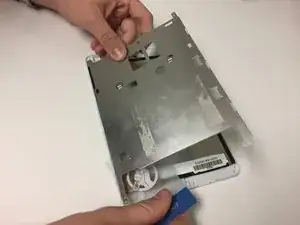

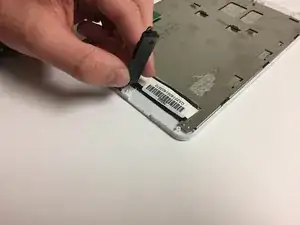

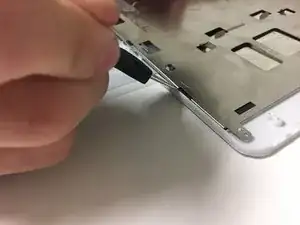

Используйте пластиковую карточку, чтобы отделить металлическую панель от компонентa экрана.

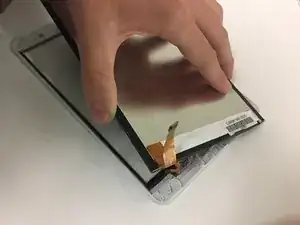

Отделите карту памяти от экрана.

Используйте пластиковую карточку, чтобы отделить компонент экрана от передней панели.

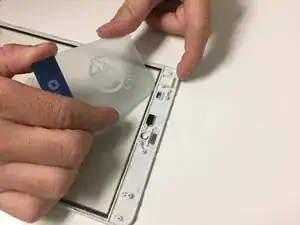

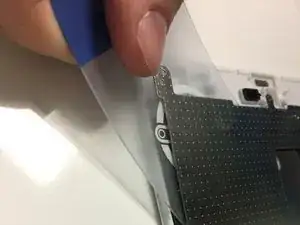

Используйте пластиковую карточку, чтобы отделить стекло от передней панели.

После удаления стекла новое стекло можно установить на переднюю панель.
